SMC CD85N16-40-B Новый и оригинальный Высокое качество

CD85N16-40-B

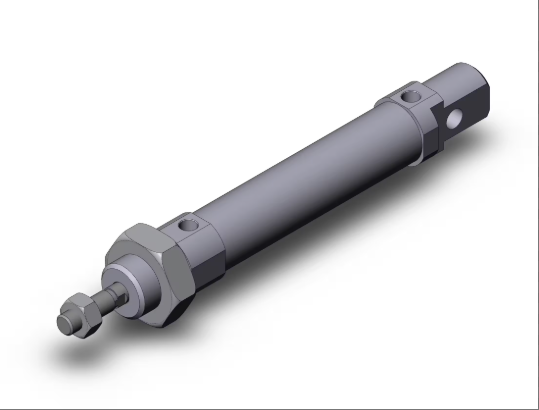

Модель CD85N16-40-B представляет собой одноштоковый цилиндр двойного действия, соответствующий стандартам ISO. Он имеет компактную конструкцию с тонкой цилиндрической формой, диаметром цилиндра 16 мм и ходом 40 мм. Основным материалом является алюминиевый сплав, который сочетает в себе легкие и высокопрочные характеристики и подходит для автоматизированного оборудования с ограниченным пространством. Его встроенное магнитное кольцо поддерживает установку магнитного переключателя, что упрощает достижение функции определения положения; Принимая двойную изогнутую анодированную алюминиевую торцевую крышку, втулку из нержавеющей стали и структуру штока поршня, он повышает коррозионную стойкость и пылестойкость, особенно подходит для пыльных или влажных сред. Цилиндр оснащен стопорной гайкой штока поршня и гайкой концевого крепления, что упрощает процесс установки; Встроенное уплотнение из синтетической резины с низким коэффициентом трения, что обеспечивает скорость работы до 1500 мм/с, что соответствует требованиям высокоскоростного возвратно-поступательного движения. Этот продукт совместим с резьбовыми интерфейсами M5 × 0,8, имеет рабочий диапазон температур от -20 ℃ до 80 ℃ и максимальную устойчивость к давлению 1,0 МПа. Он снижает ударный шум за счет использования ударных подушек и амортизирующей конструкции и широко используется в промышленных сценариях, таких как электронное производство и упаковочное оборудование, которые предъявляют строгие требования к миниатюризации оборудования и бесперебойной работе.

Технические характеристики для CD85N16-40-B

Параметры инфраструктуры

Модель: CD85N16-40-B

Серия: серия C85, соответствующая стандарту ISO 6432

Диаметр цилиндра: 16 мм

Путешествие: 40 мм

Основной материал: Изготовлен из поршневого штока из нержавеющей стали и торцевой крышки из анодированного алюминия с двойным изгибом, обладает хорошей коррозионной стойкостью и пыленепроницаемостью, подходит для использования в запыленных средах.

Способ установки: базовый тип (также встроенный тип с одной серьгой), легко устанавливается и экономит место.

Форма уплотнения: встроенная синтетическая резиновая прокладка, конструкция с низким трением, плавная работа.

2、 Параметры производительности

Режим действия: Двойного действия, обеспечивающий двунаправленное линейное движение поршня посредством сжатого воздуха.

Диапазон рабочего давления:

Минимальное рабочее давление: 0,05 МПа

Максимальное рабочее давление: 1,0 МПа

Гарантированное сопротивление давлению: 1,5 МПа

Диапазон рабочих температур: от -10 ℃ до 60 ℃, может адаптироваться к изменениям температуры в обычных промышленных условиях.

Использование рабочей жидкости: воздуха, дополнительная смазка не требуется, что упрощает процесс обслуживания.

Форма буфера: Амортизационный буфер (стандартный), снижающий шум удара штока поршня и продлевающий срок службы цилиндра.

Диапазон скоростей поршня: от 50 мм/с до 1500 мм/с, поддерживает высокоскоростные и низкоскоростные рабочие условия и адаптируется к различным требованиям ритма движения.

Допустимое отклонение длины хода: 0 мм, что обеспечивает повторяемую точность позиционирования.

3. Интерфейс и параметры установки

Диаметр трубы (отверстие для подачи воздуха): M5 × 0,8, совместим со стандартными интерфейсами пневматических трубопроводов.

Тип сквозной резьбы: резьба типа М, легко соединяется с соединениями или клапанными группами.

Форма конца стержня: Наружная резьба размером М6 × 1 для легкого соединения с грузами.

Совместимость с магнитным переключателем: Немагнитный переключатель (со встроенным магнитным кольцом модели D) требует дополнительных магнитных датчиков для реализации функции определения положения.

Метод установки магнитного выключателя: монтаж на стальную полосу (тип B), легкость регулировки положения магнитного выключателя.

4. Аксессуары и принадлежности

Стопорная гайка штока поршня: входит в комплект для легкой фиксации положения штока поршня.

Гайка для торцевого монтажа: входит в комплект для упрощения процесса установки.

Наши услуги:

1. Вся наша продукция новая, оригинальная и хорошего качества.

2. Наши цены очень конкурентоспособны.

3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.

4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.

Упаковка и доставка:

1. 100% новый товар с оригинальной заводской печатью!

2. Гарантия: 1 год

3. Упаковка: оригинальная картонная упаковка.

4. Срок доставки: отправка в течение 3–7 дней после оплаты.

5. Все товары будут проверены перед отправкой.
