МГПМ20ТФ-30Z

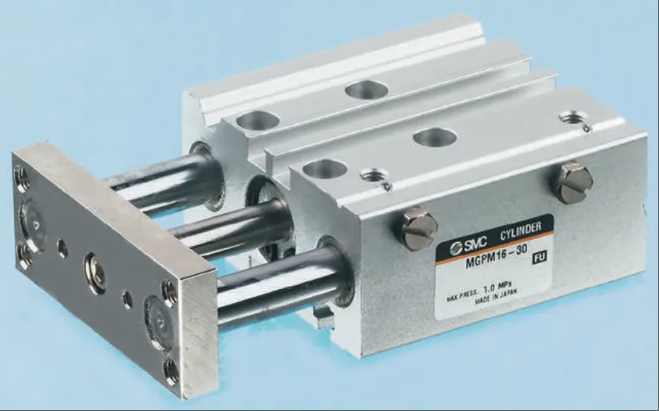

Модель MGPM20TF-30Z представляет собой тонкий цилиндр с направляющим стержнем, относящийся к серии MGP-Z. Он имеет компактную конструкцию, а встроенная структура направляющего стержня может эффективно предотвращать вращение штока поршня, значительно улучшая стабильность нагрузки и точность наведения, особенно подходит для сценариев высокоточного позиционирования. Диаметр его цилиндра составляет 20 мм, ход — 30 мм, а основным материалом является алюминиевый сплав, который сочетает в себе легкие и высокопрочные характеристики для удовлетворения требований компактной компоновки пространства. Этот продукт поддерживает режим привода двойного действия, достигая двунаправленного линейного движения поршня с помощью сжатого воздуха. Он имеет максимальное сопротивление давлению 1,0 МПа и рабочий температурный диапазон от -10 ℃ до 60 ℃. Он совместим с воздухом в качестве движущей среды и не требует дополнительной смазки, что делает обслуживание удобным. Кроме того, его направляющий стержень был укорочен на 22 мм, а оптимизированная конструкция толщины передней торцевой пластины уменьшила вес на 24%, значительно сокращая объем обработки по предотвращению установки. Он также совместим с круглыми магнитными переключателями и сильными магнитными переключателями и может быть установлен напрямую без перегородок, что еще больше улучшает использование пространства и системную интеграцию. Он широко используется в таких промышленных областях, как электронное производство и прецизионная сборка, которые предъявляют строгие требования к миниатюризации оборудования и точности движения.
Технические характеристики для МГПМ20ТФ-30Z
Параметры инфраструктуры
Модель: MGPM20TF-30Z
Серия: Серия MGP-Z с направляющим стержнем тонкий цилиндр
Диаметр цилиндра: 20 мм
Путешествие: 30 мм
Основной материал: алюминиевый сплав, сочетающий в себе легкие характеристики и высокую прочность, подходящий для компактной компоновки пространства.
Структура направляющего стержня: встроенный направляющий стержень может эффективно предотвращать вращение штока поршня, улучшать устойчивость нагрузки и точность наведения, особенно подходит для высокоточных сценариев позиционирования.
Тип подшипника: подшипник скольжения, обеспечивающий поперечную устойчивость и защищающий цилиндр от воздействия боковой нагрузки.
Способ установки: Базовый монтаж, легко крепится на поверхности оборудования или интегрируется в модульные клапанные группы.
2、 Параметры производительности
Режим действия: одноштоковый, двойного действия, обеспечивающий двунаправленное линейное движение поршня посредством сжатого воздуха.
Диапазон рабочего давления:
Минимальное рабочее давление: 0,1 МПа
Максимальное рабочее давление: 1,0 МПа
Гарантированное сопротивление давлению: 1,5 МПа
Диапазон рабочих температур: от -10 ℃ до 60 ℃, может адаптироваться к изменениям температуры в обычных промышленных условиях.
Использование рабочей жидкости: воздуха, дополнительная смазка не требуется, что упрощает процесс обслуживания.
Форма буфера: амортизирует, снижает шум удара штока поршня и продлевает срок службы цилиндра.
Диапазон скоростей поршня: 50-500 мм/с, поддерживает высокоскоростные и низкоскоростные рабочие условия, подходит для различных требований к ритму движения.
Точность без вращения: ± 0,07 °, что обеспечивает высокоточное позиционирование.
3. Интерфейс и параметры установки
Диаметр трубы (отверстие для подачи воздуха): 1/8 дюйма, совместим со стандартными интерфейсами пневматических трубопроводов.
Тип сквозной резьбы: резьба Rc, легко соединяется с соединениями или клапанными группами.
Совместимость с магнитным переключателем: встроенное магнитное кольцо, поддерживает установку магнитного переключателя (требуется дополнительная настройка), облегчает функцию определения положения.
Метод установки магнитного выключателя: круглый магнитный выключатель и магнитный выключатель, устойчивый к сильному магнитному полю, не требуют перегородок и могут быть установлены напрямую, что еще больше улучшает использование пространства и системную интеграцию.
4. Оптимизация размера и веса.
Укорачивание направляющего штока: до 22 мм, что сокращает объем обработки отверстий под зазор при установке цилиндра и экономит место.
Изменение толщины передней доски: снижение веса до 24%, что еще больше снижает нагрузку на оборудование.
