SMC CDQ2B 25-15 DZ Новые и оригинальные Высокое качество

CDQ2B 25-15 ДЗ

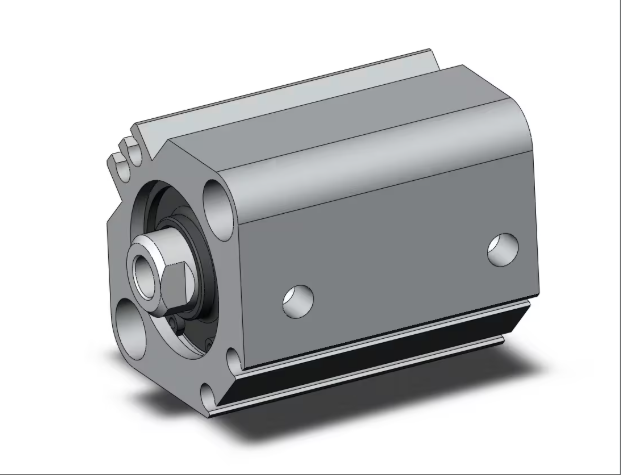

Модель CDQ2B25-15DZ представляет собой тонкий цилиндр, принадлежащий к серии CQ2. Он имеет конструкцию с одним штоком двойного действия и обеспечивает двунаправленное линейное движение поршня с помощью привода сжатого воздуха. Диаметр цилиндра составляет 25 мм, ход — 15 мм, а основным материалом является алюминиевый сплав, который сочетает в себе легкие и высокопрочные характеристики для соответствия требованиям компактной компоновки пространства. Цилиндр оснащен магнитным кольцом и поддерживает установку магнитных переключателей (которые необходимо оснащать отдельно), что упрощает достижение функции определения положения; Принимая стандартный метод установки через сквозное отверстие, его легко закрепить на поверхности оборудования. Этот продукт оснащен конструкцией подушки для снижения шума удара штока поршня и продления срока службы. Диапазон рабочих температур составляет от -10 ℃ до 60 ℃, с максимальным сопротивлением давлению 1,0 МПа. Он совместим с воздухом в качестве движущей среды и не требует дополнительной смазки, что делает обслуживание удобным. Кроме того, конструкция слота для установки магнитного переключателя позволяет устанавливать небольшие магнитные переключатели с обеих сторон цилиндрической секции диаметром Φ 12- Φ 25 или со всех четырех сторон цилиндрической секции диаметром Φ 32- Φ 100, а магнитные переключатели не выступают над поверхностью, что еще больше улучшает использование пространства и системную интеграцию. Он широко используется в промышленных сценариях, таких как электронное производство и упаковочное оборудование, которые требуют строгой миниатюризации оборудования и бесперебойной работы.

Технические характеристики для CDQ2B 25-15 ДЗ

Параметры инфраструктуры

модель: CDQ2B25-15DZ

Серия: Серия CQ2

Режим действия: двойное действие, одинарный стержень

Диаметр цилиндра: 25 мм

Путешествие: 15 мм

Способ установки: монтаж через сквозное отверстие (стандартный), буква «B» в обозначении модели обозначает такую форму установки, которая проста в интеграции и установке.

Встроенное магнитное кольцо: буква «D» в названии модели указывает на то, что цилиндр имеет встроенное магнитное кольцо, которое может поддерживать установку магнитных переключателей и облегчает функцию определения положения.

Гнездо для установки магнитного переключателя: Z представляет собой форму гнезда для установки магнитного переключателя, которая поддерживает двухстороннюю установку в секции диаметром цилиндра Φ 12- Φ 25 и четырехстороннюю установку в секции диаметром цилиндра Φ 32- Φ 100, при этом магнитный переключатель не выступает над поверхностью, что улучшает использование пространства.

2、 Параметры производительности

Используемая жидкость: Воздух

Испытательное давление на прочность: 1,5 МПа

Максимальное рабочее давление: 1,0 МПа

Минимальное рабочее давление: 0,05 МПа

Температура окружающей среды и жидкости:

При отсутствии магнитного выключателя: от -10 ℃ до 70 ℃ (незамерзающий)

При наличии магнитного выключателя: от -10 ℃ до 60 ℃ (без замерзания)

Смазка: не требуется

Скорость поршня: 50-500 мм/с

Допустимое отклонение хода: от 0 до 1 мм

Калибр интерфейса: обеспечивает различные спецификации, такие как M5 × 0,8, 1/8, 1/4, 3/8 и т. д., для удовлетворения различных потребностей трубопроводов.

Резьба на конце стержня:

Тип: М (наружная резьба)

Размер: М6 × 1,0

3. Материал и структура

Материал головки блока цилиндров со стороны штока: алюминиевый сплав

Материал цилиндра: алюминиевый сплав

Материал штока поршня: нержавеющая сталь

Материал поршня: алюминиевый сплав

Материал гайки наконечника тяги: углеродистая сталь

Наши услуги:

1. Вся наша продукция новая, оригинальная и хорошего качества.

2. Наши цены очень конкурентоспособны.

3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.

4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.

Упаковка и доставка:

1. 100% новый товар с оригинальной заводской печатью!

2. Гарантия: 1 год

3. Упаковка: оригинальная картонная упаковка.

4. Срок доставки: отправка в течение 3–7 дней после оплаты.

5. Все товары будут проверены перед отправкой.

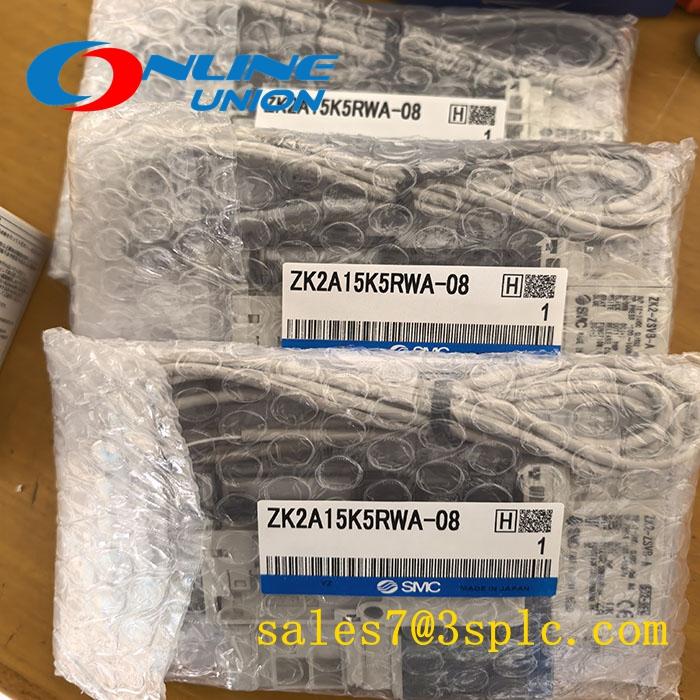

Больше товаров в наличии:
