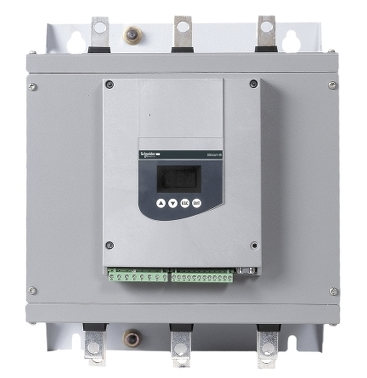

Устройство плавного пуска Schneider ATS48C25Q: инновационный выбор для управления промышленными двигателями

В области промышленной автоматизации, будучи основным оборудованием для управления двигателями, устройства плавного пуска напрямую влияют на эффективность и стабильность работы производственных линий. Schneider Electric, эксперт в области глобального управления энергоэффективностью, предлагает устройство плавного пуска ATS48C25Q, ставшее выбором номер один для многих промышленных пользователей благодаря своим превосходным техническим характеристикам и широкому спектру применения. В данной статье подробно рассматриваются ключевые параметры, технические преимущества и типичные области применения этого продукта, а также предоставляются подробные рекомендации для инженеров и специалистов по закупкам.

1. Подробное объяснение основных параметров продукта

1. Электрические характеристики

Номинальный ток: 250 А (при 400 В), может адаптироваться к широкому диапазону мощности двигателей.

Адаптивная мощность двигателя:

При напряжении 400 В он поддерживает 110 кВт (для тяжелых условий эксплуатации)/132 кВт (для стандартных условий эксплуатации) при подключении линии питания двигателя; при подключении треугольных клемм он может достигать 160 кВт (для тяжелых условий эксплуатации)/220 кВт (для стандартных условий эксплуатации).

При напряжении 230 В подключение к линии электропередачи обеспечивает мощность 55 кВт (для тяжелых условий эксплуатации)/75 кВт (для стандартных условий эксплуатации); Треугольное клеммное соединение может достигать 110 кВт (для тяжелых условий эксплуатации)/110 кВт (для стандартных условий эксплуатации).

Диапазон напряжения питания: 230...415 В (-15%~+10%), совместимо с частотой 50/60 Гц, подходит для различных условий электросетей мира.

Напряжение цепи управления: 220 В (-15%~+10%), 50/60 Гц, обеспечивающее стабильную передачу сигналов управления.

2. Параметры производительности

Способ запуска: Регулировка крутящего момента (запатентованная технология TCS), ограничение тока в пределах 5-кратного номинального значения, достижение плавного ускорения.

Функция защиты:

Тепловая защита двигателя и механическая защита (недогрузка, перегрузка, остановка ротора, контроль рулевого управления).

Защита от потери фазы и устойчивость к колебаниям напряжения (кондуктивные/излучаемые помехи в соответствии с IEC 60947-4-2A).

Возможности коммуникации: интеграция с такими протоколами, как Modbus, Profibus DP, DeviceNet, Ethernet и т. д., поддерживающими обмен данными Industry 4.0.

3. Физические характеристики

Размеры и вес: 380 мм (высота) x 320 мм (ширина) x 265 мм (глубина), вес 18,2 кг, компактная конструкция для легкой интеграции в шкаф.

Экологическая адаптация:

Рабочая температура: -10~40 ℃ (без снижения емкости), температура хранения: -25~70 ℃.

Адаптация к высоте: без снижения номинальных характеристик на высоте ≤ 1000 м и снижение номинальных характеристик на 2,2% на каждые 100 м увеличения тока при превышении 1000 м.

Уровень защиты: IP00, для достижения более высокой степени защиты требуется согласование со шкафом.

2. Технологические преимущества и инновационные аспекты

1. Система управления крутящим моментом (TCS)

Запатентованная компанией Schneider Electric технология TCS обеспечивает следующие достижения за счет точного управления крутящим моментом двигателя:

Плавный пуск: снижает механические воздействия и продлевает срок службы двигателей и трансмиссионного оборудования.

Адаптация к большим нагрузкам: обеспечивает плавный запуск высокоинерционных нагрузок, таких как центрифуги и компрессоры.

Экономия энергии и сокращение потребления: снижение пикового пускового тока, предотвращение падений напряжения в электросети и снижение потребности в распределительной мощности.

2. Двойная конфигурация и каскадное управление

Двойная настройка параметров: можно сохранить два набора параметров двигателя для адаптации к различным рабочим условиям переключения.

Каскадное подключение нескольких машин: поддерживает совместную работу нескольких устройств плавного пуска для последовательного запуска больших групп двигателей и предотвращения перегрузки электросети.

3. Интеллектуальность и удобство использования

Интегрированный дисплей и программное обеспечение: быстрая настройка параметров с помощью программного обеспечения PowerSuite или локального экрана для упрощения процесса отладки.

Управление байпасным контактором: автоматически переключается в режим байпаса после запуска, уменьшая тепло, выделяемое устройством плавного пуска, и повышая энергоэффективность.

3. Типичные сценарии применения

1. Насосное оборудование

Пример применения: В системе городского водоснабжения ATS48C25Q управляет мощными водяными насосами, устраняет последствия гидравлических ударов за счет плавного пуска, а также защищает трубопроводы и клапаны.

Преимущества: Регулировка крутящего момента обеспечивает плавный разгон водяного насоса, снижает риск перегрузки двигателя и продлевает циклы технического обслуживания оборудования.

2. Вентилятор и компрессор

Пример применения: В системе вентиляции химического завода устройство плавного пуска управляет высоковольтным вентилятором, чтобы избежать ударов тока и механической вибрации, вызванных прямым пуском.

Преимущества: Технология TCS оптимизирует пусковой крутящий момент, адаптируется к инерционным характеристикам нагрузок вентилятора и снижает потребление энергии.

3. Конвейерно-трансмиссионная система

Пример применения: ленточный конвейер в логистическом сортировочном центре управляется каскадом несколькими устройствами ATS48C25Q для обеспечения последовательного запуска и синхронной работы конвейерной ленты.

Преимущества: Каскадная функция упрощает логику управления, повышает надежность системы и сокращает время простоя из-за сбоев.

4. Предложения по выбору и закупкам

1. Ключевые моменты выбора

Тип нагрузки: Убедитесь, что двигатель представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, и отрегулируйте параметры в соответствии с характеристиками нагрузки (постоянный крутящий момент/переменный крутящий момент).

Соответствие напряжения: проверьте напряжение сети и номинальный диапазон напряжения устройства плавного пуска, чтобы избежать работы при повышенном/пониженном напряжении.

Требования к защите: выберите дополнительные функции защиты (такие как взрывозащита и адаптация к высоким температурам) в зависимости от промышленной среды.

2. Сравнение рыночной конкуренции

Отличия от серии ATS22: ATS48C25Q поддерживает более высокую мощность (132 кВт против верхнего предела 400 кВт у ATS22), но имеет более компактный размер, что делает его подходящим для сценариев с ограниченным пространством.

По сравнению с серией ABB PSE продукция Schneider имеет больше преимуществ в плане совместимости с протоколами связи (например, Ethernet) и функции каскадного управления.

Устройство плавного пуска Schneider ATS48C25Q стало эталоном в области управления промышленными двигателями благодаря точному управлению крутящим моментом, комплексным функциям защиты и интеллектуальным возможностям связи. Оно обеспечивает стабильный и эффективный пуск для насосов, вентиляторов и систем передачи данных, помогая предприятиям сократить расходы на эксплуатацию и техническое обслуживание, а также повысить эффективность производства. Для промышленных пользователей, стремящихся к надежной работе оборудования и долгосрочной выгоде, ATS48C25Q, несомненно, станет надежным выбором.
