Модуль цифрового ввода ABB IMSED01: надежный выбор в области промышленной автоматизации

В области промышленной автоматизации группа компаний ABB продолжает выпускать высокопроизводительные решения, опираясь на свой богатый технологический потенциал и инновационный потенциал. Среди них — цифровой входной модуль IMSED01, являющийся ключевым компонентом серии Symphony Plus I/O HR, который широко используется в таких областях, как энергетика, обрабатывающая промышленность и перерабатывающая промышленность, благодаря своей исключительной надежности и гибкости. В данной статье подробно рассматриваются технические параметры, функциональные особенности и типичные сценарии применения этого продукта.

1. Обзор продукта: позиционирование и основные преимущества

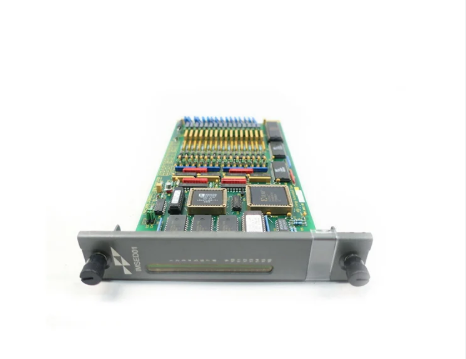

IMSED01 — это 16-канальный цифровой входной модуль, разработанный специально для промышленной автоматизации. Он входит в серию ABB Symphony Plus I/O HR и совместим с контроллерами Symphony Plus Process Leitsystem (PLS). Его основные функции:

Высокая плотность входных данных: поддерживает 16 каналов доступа к цифровому сигналу, подходит для сценариев, требующих централизованного мониторинга состояния нескольких устройств.

Гибкая конфигурация: каждый канал может быть независимо настроен на запуск «высокого уровня» или «низкого уровня» и поддерживает функцию фильтрации (например, фильтрацию джиттера 17 мс), эффективно подавляя помехи сигнала.

Надежность промышленного уровня: устанавливается с помощью DIN-рейки, подходит для компактной компоновки шкафов управления, светодиодные индикаторы в режиме реального времени отображают состояние каналов, обеспечивая интуитивно понятную и эффективную эксплуатацию и обслуживание.

2. Подробное объяснение технических параметров

1. Электрические параметры

Входное напряжение: поддерживает сигналы 24 В постоянного тока или 48 В постоянного тока, совместимые с общепринятыми промышленными стандартами электропитания.

Конфигурация канала:

Каждый канал независимо настраивается как «Активный высокий» или «Активный низкий».

Параметры фильтрации: фильтрация джиттера 17 мс, подходит для таких сценариев, как механические переключатели и датчики, склонные к генерации шума.

Потребляемая мощность: типично низкое энергопотребление, конкретные значения необходимо искать в официальном техническом паспорте.

2. Физические характеристики

Способ установки: монтаж на DIN-рейку, компактные размеры (около 36 см x 27 см x 7 см), вес около 0,5 кг, легко встраивается в шкаф управления.

Экологическая адаптация:

Рабочая температура: от -20 ℃ до +60 ℃ (типичный промышленный диапазон).

Степень защиты: IP20 (для использования внутри стандартных шкафов управления).

3. Коммуникация и совместимость

Интерфейс шины: связь с контроллером Symphony Plus PLS через шину HR для обеспечения высокоскоростной и стабильной передачи данных.

Совместимость серий: относясь к серии Symphony Plus I/O HR, он может легко интегрироваться с другими модулями ABB (например, аналоговыми модулями ввода/вывода) для создания комплексного решения по автоматизации.

3. Функциональные особенности и инновационный дизайн

1. Обработка сигналов и диагностика

Многоуровневая фильтрация: встроенные настраиваемые фильтры эффективно подавляют ложные срабатывания, вызванные электромагнитными помехами (ЭМП) и механической вибрацией.

Светодиодная индикация состояния: каждый канал оснащен независимым светодиодом, который отображает состояние входного сигнала в реальном времени (активен/неактивен), что упрощает устранение неисправностей.

2. Гибкость и масштабируемость

Модульная конструкция: поддерживает горячую замену, что позволяет заменять модули, не прерывая работу системы, и повышает эффективность обслуживания.

Конфигурация адреса: установите адрес модуля (0-63) с помощью 8-битного двоичного DIP-переключателя для уникальной идентификации в больших системах.

3. Безопасность и соответствие требованиям

Стандарты сертификации: Соответствует международным сертификатам безопасности, таким как CE и UL, подходит для мирового рынка.

Резервная конструкция: ключевые схемы сконфигурированы с резервированием, чтобы гарантировать стабильную работу системы в случае отказа одной из точек.

4. Типичные сценарии применения

Модуль IMSED01 выделяется своей высокой производительностью и гибкостью в следующих сценариях:

1. Энергетическая промышленность:

Контролируйте состояние выключателей подстанции и сигналов релейной защиты.

Интегрировано в распределенную систему управления (РСУ) для обеспечения централизованного мониторинга оборудования электростанции.

2. Обрабатывающая промышленность:

На автоматизированных производственных линиях контролируйте сигналы датчиков (например, фотоэлектрических выключателей, бесконтактных датчиков).

Взаимодействие с ПЛК для обеспечения точного контроля производственного процесса.

3. Перерабатывающая промышленность:

Контролируйте ключевые параметры процесса, такие как состояние клапанов и реле уровня жидкости в нефтехимической, фармацевтической и т. д. отраслях.

Интегрировано в системы противоаварийной защиты (SIS) для повышения безопасности технологического процесса.

5. Рыночное предложение и цены

Ситуация с поставками: Некоторые поставщики поставляют товары наличными и обещают отправить их в течение 1 дня после оплаты покупателем.

Ориентировочная цена: рыночная котировка составляет около 6500 юаней за единицу (конкретная цена может варьироваться в зависимости от поставщика и объема закупки).

Модуль цифрового ввода ABB IMSED01 обладает такими основными преимуществами, как высокая плотность каналов, гибкая настройка и надежность промышленного уровня, в сочетании с мощными интеграционными возможностями системы Symphony Plus, предоставляя пользователям эффективные и стабильные решения для автоматизации. Будь то новый проект или модернизация системы, IMSED01 может стать надежным узлом в сетях управления промышленной автоматикой, помогая предприятиям повысить эффективность производства и сократить расходы на эксплуатацию и обслуживание.
