Обзор продукта

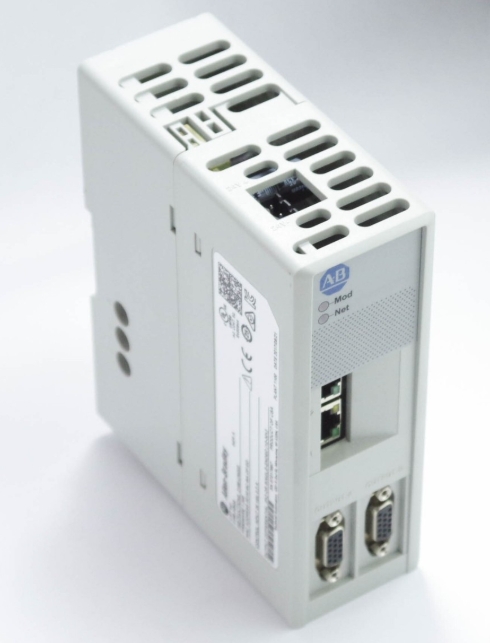

Модуль имитатора выходного сигнала энкодера Allen Bradley 2198-ABQE — это автономное устройство с креплением на DIN-рейку и поддержкой сети EtherNet/IP, предназначенное для передачи точных импульсных сигналов энкодера на периферийное оборудование, например, камеры в системах линейного сканирования. Разработанный для бесшовной интеграции с контроллерами Logix5000 и сервоприводами Kinetix, этот модуль обеспечивает связь между физическими и виртуальными осями в системах управления движением, повышая эффективность и точность автоматизации.

Ключевые особенности

Интеграция сети EtherNet/IP : Поддерживает связь и синхронизацию в реальном времени в промышленных сетях, обеспечивая унифицированное управление осями движения.

Двойные 15-контактные выходные разъемы : Обеспечивает передачу импульсов энкодера высокого разрешения через интерфейсы PO1 и PO2, совместимые с широким спектром систем визуализации и позиционирования.

Гибкий источник питания : Работает от источника постоянного тока напряжением 24 В с предварительно установленными разъемами для проводки, что обеспечивает простоту установки и надежность.

Диагностические светодиоды : Индикаторы состояния сети, работоспособности модулей и активности соединения обеспечивают оперативную обратную связь в режиме реального времени.

Компактный дизайн : Компактный монтаж на DIN-рейку с зазором 100 мм сверху и снизу для оптимальной циркуляции воздуха и управления температурой.

Технические характеристики

Входная мощность : 24 В постоянного тока (в комплект поставки входит предварительно подключенный разъем).

Интерфейсы :

• Два порта RJ45 Ethernet (PORT1/PORT2) для подключения EtherNet/IP.
• Два 15-контактных выхода D-sub (PO1/PO2) для распределения сигнала энкодера.
• Физические размеры: 150 мм (Д) x 50 мм (Ш) x 120 мм (В).
• Степень защиты: IP20, рабочая температура до 50°C.
• Сертификаты: соответствует директивам EMC, LVD, RoHS и Machinery Directives, обеспечивая соблюдение глобальных нормативных требований.

Установка и настройка

Монтаж : Закрепите модуль на DIN-рейке с помощью встроенного зажима, убедившись, что соседние модули или хвостовые анкеры не допускают бокового смещения.

Проводка : Подключите источник питания 24 В постоянного тока к клеммной колодке CP (момент затяжки: 0,22 Н·м), а периферийные устройства — к выходам PO1/PO2.

Нетворкинг : Подключите PORT1/PORT2 к коммутаторам или контроллерам EtherNet/IP для системной интеграции.

IP-адресация : Используйте предварительно маркированную метку для документирования и назначения статического IP-адреса для сетевой идентификации.

Приложения

Высокоточное управление движением : Идеально подходит для упаковочных, погрузочно-разгрузочных и сборочных линий, требующих синхронизированной обратной связи от энкодера.

Системы визуализации : Управляет камерами в приложениях линейного сканирования с точными позиционными данными.

Интеграция виртуальной оси : Объединяет физические сервоприводы и программные профили движения в средах Logix5000.

Преимущества

Уменьшение сложности проводки : упрощает управление кабелями за счет объединения выходов энкодера и подключения Ethernet.

Масштабируемость : Поддерживает многоосевые конфигурации и интеграцию с приводами Kinetix 5500/5700 для масштабируемых решений автоматизации.

Диагностическая прозрачность : Светодиодные индикаторы и диагностика EtherNet/IP упрощают устранение неисправностей и техническое обслуживание.

Совместимость

Безупречно работает с сервоприводами Kinetix, контроллерами безопасности GuardLogix и контроллерами PAC CompactLogix.

Поддерживает топологии Ethernet (линейную, кольцевую, звездообразную) для гибкого проектирования сети.
