В сфере промышленной автоматизации и научных исследований производительность оборудования для сбора данных напрямую влияет на точность системы и эффективность разработки. Платы сбора данных серии USB от National Instruments (NI) благодаря модульной конструкции, высоким характеристикам и надежной программной экосистеме стали незаменимыми инструментами в лабораториях и на производственных линиях. В этой статье рассматриваются такие популярные модели, как USB-7845, USB-6211 и USB-6343.

I. Технические параметры: конфигурации оборудования для различных сценариев

Возможности аналоговой обработки сигналов

· Дискретизация высокого разрешения: USB-7845 оснащён 16-битным аналого-цифровым преобразователем (АЦП), поддерживающим переключение между однотактным и дифференциальным режимами аналоговых входных каналов. Максимальная частота дискретизации 500 киловыборок в секунду (квыб/с) позволяет захватывать динамические сигналы частотой до 25 кГц.

· Широкодиапазонный выход: аналоговые выходные каналы достигают частоты обновления 1 Мвыб/с (мегавыборок в секунду), охватывая диапазон выходного напряжения ±10 В. В сочетании с возможностью программирования ПЛИС это позволяет генерировать сигналы с заданной формой сигнала.

· Многоканальная синхронизация: USB-6343 поддерживает 32 несимметричных или 16 дифференциальных входов с частотой дискретизации 500 квыб/с. Благодаря технологии синхронизации NI-STC3 достигается точность синхронизации на уровне наносекунд, что идеально подходит для сбора данных с нескольких датчиков.

Цифровые и счетные функции

· Двунаправленный цифровой ввод/вывод: USB-7845 обеспечивает 48 цифровых каналов, совместимых с ТТЛ/КМОП, с программируемыми логическими уровнями (3,3 В/5 В) для непосредственного управления реле или считывания сигналов переключателей.

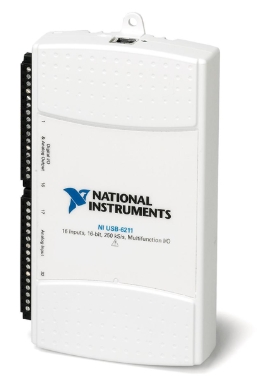

· Высокоточные счетчики: USB-6211 объединяет два 32-битных счетчика, поддерживающих максимальную частоту сигнала 80 МГц, выход ШИМ и интерфейсы энкодера, что делает его пригодным для систем управления двигателями и позиционной обратной связи.

Экологическая адаптация

· Защита промышленного уровня: USB-7845 имеет герметичный металлический корпус, работает в диапазоне температур от -20 °C до 70 °C, выдерживает удары силой 50 g и соответствует военным стандартам MIL-STD-810G.

· Электромагнитная совместимость: сертифицировано CE и FCC, включает в себя защиту с помощью TVS-диода на аналоговых каналах, выдерживающую электростатический разряд (ESD) ±200 В.

II. Основные характеристики: гибкая архитектура на базе ПЛИС

Программируемая пользователем ПЛИС

USB-7845 включает в себя высокопроизводительную микросхему ПЛИС, позволяющую пользователям реализовывать собственную логику через модуль LabVIEW FPGA. Например, при полунатурном тестировании (HIL) он может создавать имитационные модели в реальном времени, легко интегрируя физические устройства ввода-вывода с виртуальными системами, что позволяет сократить циклы тестирования более чем на 60%.

Системы синхронизации и запуска

· Синхронизация нескольких устройств: технология NI-TClk обеспечивает синхронизацию тактовой частоты выборки между устройствами с ошибками менее 100 пс.

· Сложные условия запуска: поддерживает цифровой запуск по фронту, аналоговый запуск по окну и запуск по внешнему событию. USB-6211 обеспечивает задержку запуска всего 50 нс, что подходит для высокоскоростного захвата последовательности импульсов.

Интеграция экосистемы программного обеспечения

· Драйверы и API: Драйвер NI-DAQmx предоставляет унифицированный интерфейс программирования, поддерживающий LabVIEW, Python, C/C++ и другие.

· Расширенные инструменты анализа: в сочетании с набором инструментов обработки сигналов LabVIEW он позволяет использовать сложные алгоритмы, такие как спектральный анализ БПФ и отслеживание порядка, без дополнительного кодирования.

III. Типичные сценарии применения

Автоматизированные тестовые системы

· Кейс: Тестирование автомобильного электронного контроллера

· Конфигурация: USB-7845 осуществляет сбор аналоговых данных (например, мониторинг напряжения/тока), а USB-6211 обрабатывает цифровые сигналы (обнаружение переключения). Программное обеспечение TestStand автоматизирует управление рабочим процессом.

· Преимущества: заменяет традиционные многоинструментальные установки, увеличивая охват тестирования на 40% и сокращая время диагностики неисправностей до одной трети по сравнению с традиционными методами.

Аппаратно-программное моделирование (HIL)

· Применение: разработка драйверов двигателей

· Реализация: ПЛИС USB-7845 запускает модель двигателя в реальном времени для имитации изменений нагрузки, в то время как USB-6343 захватывает выходные сигналы драйвера для управления по замкнутому контуру.

· Преимущества: снижает задержку взаимодействия с оборудованием на 80% по сравнению с программным моделированием, ускоряя проверку алгоритма контроллера.

Получение данных с помощью датчиков исследовательского уровня

· Сценарий: Мониторинг вибрации моста

· Решение: USB-4431 (разработанный для акустических/вибрационных приложений) синхронно получает четыре сигнала акселерометра со скоростью 102,4 кСм/с в сочетании с преобразованием сигнала IEPE для непосредственного управления пьезоэлектрическими датчиками.

· Данные: динамический диапазон составляет 100 дБ, а уровень шума — <5 мкВ, что соответствует строгим требованиям к мониторингу состояния конструкций.

Платформы образования и обучения

· Инструмент: Недорогая карта сбора данных USB-6009

· Применение: В сочетании с экспериментальным комплектом TLA-004/U6 он поддерживает такие курсы, как «Принципы работы датчиков» и «Автоматическое управление». Студенты могут программировать виртуальные осциллографы и функциональные генераторы в LabVIEW.

· Ценность: снижает затраты на оборудование на 70% и сокращает время подготовки эксперимента до менее чем 10 минут.

IV. Руководство по выбору и будущие тенденции

Серия USB от NI теперь предлагает полную матрицу продуктов:

· Базовые модели: USB-6001/6003 (8 аналоговых входов, разрешение 14 бит, подходят для обучения и простых тестов)

· Основные модели: USB-6211/6251 (16-битная точность, многофункциональная интеграция, баланс производительности и стоимости)

· Высокопроизводительные модели: USB-7845/6343 (расширение ПЛИС, многоканальная синхронизация, адаптированы для сложных систем)

Сайт продукта:

https://www.3splc.com/NI-USB_c0_ss

По мере развития Индустрии 4.0 и искусственного интеллекта вещей (AIoT) NI продвигает серию USB в сторону периферийных вычислений. Новые модели оснащены процессорами ARM для локальной предварительной обработки данных и принятия решений на периферийных устройствах, снижая зависимость от хост-компьютеров. Для проектов, требующих высокой точности, гибкости и быстрой разработки, серия NI USB остаётся надёжным выбором.
