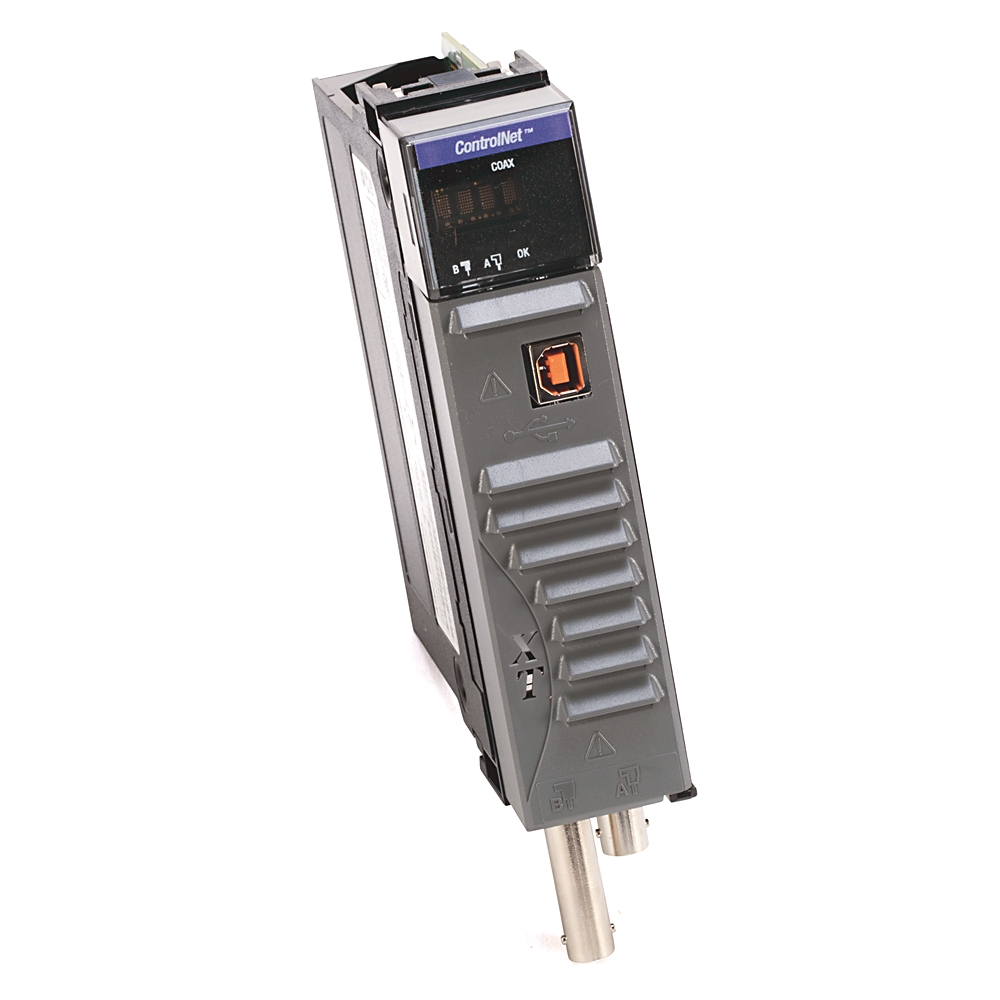

1756-CN2RXT — это резервный коммуникационный модуль ControlNet из серии Allen-Bradley ControlLogix компании Rockwell Automation, разработанный для систем управления промышленной автоматикой. Он обеспечивает высоконадежную передачу данных и сетевую связь управления в реальном времени.

I. Технические характеристики и ключевые показатели эффективности

1. Основные параметры

Параметр: Спецификация

Номер модели: 1756-CN2RXT

Тип модуля: резервный коммуникационный модуль ControlNet (двухканальный)

Поддержка протокола: ControlNet (соответствует стандарту IEC 61158)

Скорость передачи данных: 5 Мбит/с (настраивается)

Топология сети: шина, звезда, дерево, избыточное кольцо (DLR)

Максимальное количество узлов: 99 (включая ПЛК, ввод-вывод, HMI и т. д.)

Время переключения на резерв < 100 мс (автоматическое переключение при отказе)

2. Электрические и механические характеристики

Параметр: Спецификация

Требования к питанию: питание через объединительную плату ControlLogix (5 В постоянного тока)

Потребляемая мощность: 1,2 Вт (типичное значение)

Рабочая температура: от -20°C до +70°C (расширенный диапазон температур для суровых условий)

Температура хранения: от -40°C до +85°C

Диапазон влажности: от 5% до 95% (без конденсации)

Вибростойкость: 5g (согласно IEC 60068-2-6)

Ударопрочность: 30 г (согласно IEC 60068-2-27)

Степень защиты корпуса: IP20 (требуется установка в панель управления)

Вес: 300 г

3. Эффективность коммуникации

Параметр: Спецификация

Пропускная способность данных: до 5 Мбит/с (с оптимизацией сегмента)

Время обновления сети (NUT): настраиваемое (по умолчанию: 2 мс~100 мс)

Максимальная длина кабеля: коаксиальный (RG-6): 1000 м (с повторителями) / оптоволоконный: 3000 м

Тип разъема: BNC (коаксиальный) / ST или SC (опционально оптоволоконный)

Диагностика: мониторинг сети в реальном времени, статистика связи узлов, регистрация неисправностей

II. Функциональные характеристики и отраслевые применения

Функциональные особенности：

1. Резервная связь ControlNet

• Поддерживает протокол ControlNet (соответствующий IEC 61158) для сетей управления в реальном времени
• Двухканальное резервирование (RXT = Redundant Extended Temperature) обеспечивает высокую доступность
• Время восстановления сети <100 мс, подходит для критически важных промышленных приложений

2. Высокопроизводительный обмен данными

• Скорость передачи данных 5 Мбит/с для промышленных сетей среднего масштаба
• Поддерживает до 99 узлов (включая ПЛК, модули ввода-вывода, HMI и т. д.)
• Обеспечивает запланированную и незапланированную связь

3. Широкий диапазон рабочих температур

• Рабочая температура: от -20°C до +70°C (для жестких промышленных условий)
• Устойчив к вибрации и электромагнитным помехам, сертифицирован по стандартам CE, UL, ATEX и т. д.

4. Интеграция по принципу «включай и работай»

• Совместимость с ПЛК серии ControlLogix 5570/5580
• Настраивается с помощью Studio 5000 Logix Designer
• Полная интеграция с системами PlantPAx DCS

Отраслевые применения:

• Нефть и газ: управление морской буровой платформой (резервная связь для безопасности)
• Энергетические системы: Автоматизация подстанций (высокая помехоустойчивость)
• Автомобилестроение: линии сварки/покраски (необходимость управления в реальном времени)
• Продукты питания и напитки: управление линией розлива (широкий диапазон температур для холодного хранения)

Типичные области применения:

• Критически важные системы: электрические подстанции, нефтепроводы SCADA
• Суровые условия: горнодобывающее оборудование, приборы для полярных исследований
• Управление в реальном времени: линии сварки автомобилей, обработка полупроводниковых пластин

III. Анализ конкурентного преимущества и позиционирования на рынке

Преимущества:

Лучше подходит для экстремальных температур и высокой вибрации, чем стандартный CN2R

Более гибкое резервирование по сравнению с Siemens S7-400H Profibus

Ссылки на конкурентов：

Siemens: модуль ET 200SP PROFINET (без резервной широкотемпературной версии)

Schneider: Модуль Modicon X80 CANopen (экосистема не ControlNet)

Руководство по выбору：

Для высокой надежности в экстремальных условиях → Выбирайте 1756-CN2RXT

Для стандартных заводских сетей → Стандарт 1756-CN2R более экономически эффективен

(Примечание: окончательный выбор должен основываться на официальной документации Rockwell Automation.)
