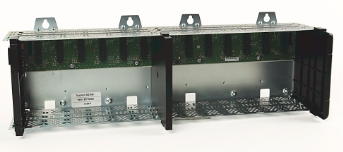

Аллен Брэдли 1756-A13 ControlLogix 13-слотовый корпус
Allen-Bradley 1756-A13 — это шасси ControlLogix. Это оборудование обеспечивает тринадцать (13) слотов для монтажа модулей, размещая модули ControlLogix и обеспечивая подключение к объединительной плате. Это шасси имеет максимальный ток объединительной платы 1,5 А при 1,2 В постоянного тока; 4 А/4 А при 3,3 В постоянного тока; 15 А/6 А при 15 А/6 А и 2,8 А/2,8 А при 24 В постоянного тока. Оно поддерживает горизонтальный монтаж с минимальными требованиями к размеру шкафа 60,9 x 76,2 x 20,3 см (24 x 30 x 8 дюймов).
Технические характеристики дляг 1756-А13
Производитель: Rockwell Automation
Монтаж:Крепление на панель
Тип модуля:Шасси
Ряд:ControlLogix
Номер детали/Номер по каталогу:1756-А13
Бренд:Аллен-Брэдли
Количество слотов:Тринадцать (13) слотов
Ток задней панели при 1,2 В постоянного тока:1,5 А
Ток задней панели при 3,3 В постоянного тока:4А/4 А
Ток задней панели при 5,1 В постоянного тока:15 А/6 А
Ток задней панели при 24 В постоянного тока:2,8 А/2,8 А
Ориентация:Горизонтальный
Количество монтажных выступов:Восемь (8)
Рабочая температура, серия B:от 0°C до +60°C (от +32°F до +140°F)
Рабочая температура, серия C:-25…+60 °C (-13…+140 °F)
Температура хранения:от -40°C до +85°C (от -40°F до +185°F)
Относительная влажность:от 5 до 95% (без конденсации)
Размер провода:Функциональное заземление — 8,3 мм2 (8 AWG) одножильный или многожильный медный провод, рассчитанный на температуру 90 °C (194 °F) или выше. Защитное заземление — 2,1 мм2 (14 AWG) одножильный или многожильный медный провод, рассчитанный на температуру 90 °C (194 °F) или выше.
Слоты:13
Рассеиваемая мощность (макс.):5,4 Вт
Размеры:24 x 30 x 8 дюймов
Масса:4,2 фунта (1,9 килограмма)
Корпус:Открыть
Ток задней панели (5 В постоянного тока):10 ампер
Ток задней панели (24 В постоянного тока):2,8 Ампер
Описание:
1756-A13 — это шасси ControlLogix от Allen-Bradley. Это шасси обеспечивает корпус модуля, предоставляя 13 слотов для модулей, в которые могут быть установлены контроллеры ControlLogix и модули ввода/вывода. Помимо предоставления монтажных слотов, шасси также размещает электронные схемы, которые составляют объединительную плату. Объединительная плата распределяет ток, который используется каждым модулем для питания отдельных схем для правильной работы.
1756-A13 поддерживает только горизонтальный монтаж. Для установки требуется минимальный размер шкафа 60,9 x 76,2 x 20,3 см (24 x 30 x 8 дюймов), а вес составляет 1,90 кг (4,2 фунта). Он устанавливается непосредственно на субпанель корпуса с помощью предоставленных монтажных выступов, расположенных сверху и снизу шасси. Устанавливайте это шасси при температуре от 0 до 60 °C (от 32 до 140 °F) для шасси серий A и B и от -25 до +60 °C (от -13 до +140 °F) для шасси серии C. Он имеет рабочую вибростойкость 2 g при 10–500 Гц и рабочую ударопрочность 30 g. Это шасси может использоваться с семействами продуктов Logix 5560, 5570 и 5580.
Потребление тока задней панели 1756-A13 составляет 1,5 А при 1,2 В постоянного тока; 4 А/4 А при 3,3 В постоянного тока; 15 А/6 А при 15 А/6 А и 2,8 А/2,8 А при 24 В постоянного тока. Рассеиваемая мощность составляет 5,4 Вт при номинальной мощности корпуса открытого типа.
