Allen Bradley 1746-NR4 SLC 500 RTD/резистивный аналоговый входной модуль новый и оригинальный высокое качество

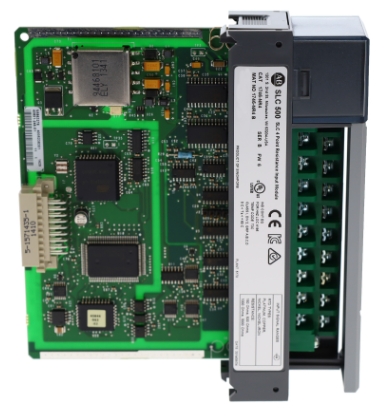

Аллен Брэдли 1746-NR4 Модуль аналогового ввода RTD/сопротивления SLC 500

Модуль ввода RTD/сопротивления 1746-NR4 SLC 500 имеет четыре (4) доступных канала, которые изолированы от задней панели. Методом АЦП модуля является сигма-дельта-модуляция. Этот модуль совместим для установки на фиксированный стиль или модульное оборудование SLC 500. 1746-NR4 также поставляется с фильтрацией входного сигнала, в частности, с цифровым фильтром нижних частот, который имеет программируемые частоты. На модуле 1746-NR4 присутствуют светодиодные индикаторы состояния, в частности 5 индикаторов, состоящих из 1 индикатора для состояния самого модуля и 4 индикаторов для каналов модуля, с 1 индикатором для каждого канала. Типы RTD, совместимые с этим модулем, — никель-железо, никель, медь и платина. Обратите внимание, что этот модуль не требует внешнего источника питания и автоматически выполняет самокалибровку при включении частоты фильтра, типа входа или тока возбуждения или при включении канала. Потребление тока задней панели модуля 1746-NR4 составляет 50 мА как при 5 В постоянного тока, так и при 24 В постоянного тока, а его максимальная потребляемая мощность задней панели составляет 1,5 Вт, с 0,3 Вт при 5 В постоянного тока и 1,2 Вт при 24 В постоянного тока. Максимальные постоянные перегрузки, которые может выдержать этот модуль, составляют +/- 5 В постоянного тока для вольт и +/- 5 мА для тока, а его максимальное синфазное напряжение составляет +/- 1 В. Оптическая изоляция 1746-NR4 составляет 500 В постоянного тока в течение 1 минуты между обоими входами и заземлением шасси, а также между входами и задней панелью.

Модель 1746-NR4 также работает при рабочей температуре от 0 до 60 градусов Цельсия и может храниться при нерабочей температуре от -40 до 85 градусов Цельсия.

1746-NR4 — это модуль Allen-Bradley, который относится к семейству продуктов SLC 500. Этот модуль представляет собой модуль резистивного датчика температуры (RTD), который используется для сопряжения датчика RTD с системой управления SLC 500.

Он оснащен четырьмя (4) входами RTD, каждый канал поддерживает широкий спектр типов RTD. Совместимые типы RTD включают Platinum (385) 100, 200, 500 и 1000; Platinum (3816) 100, 200, 500 и 1000; Copper (426) 10, Nickel (618) 120, Nickel (672) 120 и Nickel Iron (518) 604. Этот модуль RTD может измерять температуру от -200 до 850 градусов Цельсия. Каждый входной канал оснащен функцией обнаружения сломанного датчика, которая может указывать на короткое замыкание или обрыв цепи. При обнаружении этой ошибки показания модуля выходят за пределы диапазона.

Этот модуль также совместим с измерением технологических переменных посредством прямого подключения сигналов сопротивления, таких как 0 - 150 Ом, 0 - 500 Ом, 0 - 1000 Ом и 0 - 300 Ом. Это может использоваться не только для измерения температуры, но и для измерения смещения или движения конкретного устройства, такого как механизмы захвата и размещения, зажимное оборудование и многие другие приложения.

Он совместим с установкой в аппаратное обеспечение фиксированного стиля, которое использует 1746-A2 в качестве шасси расширения или в локальное шасси или шасси удаленного ввода-вывода модульного стиля оборудования. Этот модуль не предназначен для установки в слот 0 модульного стиля оборудования, поскольку слот 0 выделен для модуля контроллера или адаптера SLC 500.

Технические характеристики для 1746-NR4

Ряд : СЛК 500

Номер детали/Номер по каталогу: 1746-NR4

Входные данные: 4

Тип модуля: Модуль аналогового ввода RTD/сопротивления

Нет, если Входы: Четыре (4)

Пропускная способность: 2,62-65,5 Герц

Совместимые датчики RTD: Платина (385) 100, 200, 500 и 1000; Платина (3816) 100, 200, 500 и 1000; Медь (426) 10, Никель (618) 120, Никель (672) 120 и Никель-железо (518) 604.

Время обновления: 17 миллисекунд-1,2 секунды

Диапазон входного совместимого сопротивления: 0 - 150 Ом, 0 - 500 Ом, 0 - 1000 Ом и 0 - 300 Ом

Ток задней панели: 50 мА

Потребляемая мощность объединительной платы: 1,5 Вт макс. (0,3 Вт при 5 В пост. тока, 1,2 Вт при 24 В пост. тока)

Расположение шасси ввода/вывода: Любой слот, кроме слота 0

Шаг реакции: 60 миллисекунд на входе, 2,5 миллисекунды на выходе

Разрешение : .01 градус Цельсия

Рабочая изоляция: 500 Вольт/1 минута

Рабочая температура: от 0 до 60 градусов по Цельсию

Температура хранения: -40 до 85 градусов по Цельсию

Метод аналого-цифрового преобразования: сигма-дельта модуляция
