Модуль аналогового ввода-вывода Allen Bradley 1746-NI4 SLC 500, новый и оригинальный, высокого качества

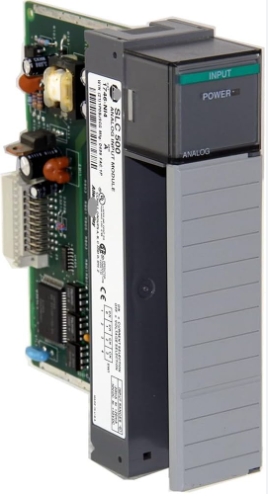

Аллен Брэдли 1746-NI4 SLC 500 Аналоговый модуль ввода/вывода

1746-NI4 — это четырехканальный (4) аналоговый входной модуль SLC 500. Он имеет выбираемые пользователем аналоговые каналы для напряжения или тока для поддержки нескольких приложений мониторинга и управления; он имеет 16-битное разрешение и содержит съемную клеммную колодку, которая обеспечивает подключение аналогового входного канала. Этот канал может быть подключен как дифференциальный вход. На печатной плате имеется DIP-переключатель для выбора входного или текущего напряжения. Ток задней панели при 5 В этого модуля составляет 25 мА; при 24 В ток составляет 85 мА. Следует проявлять осторожность, чтобы не подключать источник напряжения без тока передатчика и т. д. к каналу, настроенному на токовый вход. Может произойти неправильная работа модуля или повреждение модуля.

1746-NI4 имеет стандартные длины кабеля 0,5, 1, 2,5 и 5,0 метров. Разъем AIFM этого модуля представляет собой 15-контактный D-shell. Allen Bradley 1746-NI4 имеет характеристики входа токовой петли: диапазон входного сигнала составляет +/-20 мА (номинальный) и +/-30 мА (максимальный). Входное сопротивление составляет 250 Ом с разрешением 1,22070 и мкА на младший бит и приблизительным дрейфом погрешности усиления +/-67 ppm/градус Цельсия. Общая точность при 25 градусах Цельсия составляет +/- 0,365% от полной шкалы, +/- 0,642% при 60 градусах Цельсия. Общий дрейф точности составляет +79 ppm/градус Цельсия от полной шкалы. Диапазон входного напряжения 1746-NI4 составляет +/-10 В постоянного тока -1 LSB. Его импеданс составляет 1 МОм. Дрейф точности составляет +63 ppm/градус Цельсия от полной шкалы. Разрешение составляет 305,176 и мкВ на LSB, с дрейфом ошибки усиления в +/- 57 ppm/градус Цельсия. Общая точность при 25 градусах Цельсия составляет +/-0,284% от полной шкалы и +/-0,504% при 60 градусах Цельсия.

1746-NI4 — это аналоговый входной модуль из серии SLC 500 компании Allen-Bradley. Он оснащен четырьмя (4) дифференциальными неизолированными входными каналами, индивидуально выбираемыми для входного напряжения или тока. Диапазоны выбираемых входных сигналов включают от -20 до +20 мА (или) от -10 до +10 В постоянного тока.

Модуль работает путем преобразования аналогового входного сигнала через дельта-сигма-модуляцию с диапазоном от -16 384 до +16 384 для токового входа и от -32 768 до +32 767 для входного напряжения. Преобразованные данные могут быть обработаны с использованием алгоритма масштабирования для отображения измеренной переменной процесса. Оба метода производят одинаковый масштабированный выходной сигнал.

Этот модуль совместим с использованием фиксированного или модульного аппаратного контроллера SLC 500. Фиксированная аппаратная версия SLC 500 поставляется со встроенными каналами ввода/вывода с ограниченными возможностями расширения. Модульное аппаратное обеспечение SLC 500 PLC представляет собой полностью модульную и настраиваемую систему.

Этот модуль имеет встроенный светодиодный индикатор для индикации состояния каждого канала и общего состояния работы модуля. Это обеспечивает быструю диагностику модуля, доступ к которой также можно получить через диагностическое прерывание контроллера. Эта система отчетности позволяет сократить период устранения неполадок и повышает доступность модуля.

Технические характеристики для 1746-NI4

Номер детали/Номер по каталогу: 1746-NI4

Ряд : СЛК 500

Тип модуля: Аналоговый модуль ввода/вывода

Ток задней панели (5 Вольт): 25 миллиампер

Ток задней панели (24 В постоянного тока): 85 миллиампер

Категория входного сигнала: -20 до +20 мА (или) -10 до +10 В постоянного тока

Пропускная способность: 10 Герц

Текущее входное кодирование: -16,384 до +16,384

Время обновления: 512 микросекунд

Кодировка входного напряжения: -32,768 до +32,767

Разрешение : 16 бит

Расположение шасси: Любой слот модуля ввода/вывода, кроме слота 0

Шаг реакции: 60 миллисекунд

Ток задней панели: (5 В) 35 мА; (24 В постоянного тока) 85 мА

Приложения: Комбинированный вход/выход переменного тока 120 В

Тип преобразования: Дельта-сигма модуляция

Длина кабеля : 0,5, 1, 2,5 или 5,0 метров.

Разрешение конвертера: 16 бит
