PFXGP4501TADW

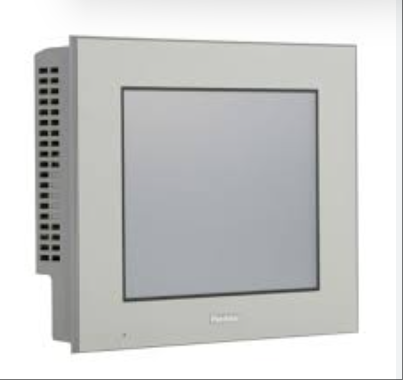

PFXGP4501TADW — это 10,4-дюймовый высокопроизводительный человеко-машинный интерфейс (HMI), разработанный специально для суровых промышленных условий, сочетающий в себе дисплей с высоким разрешением, надежную помехозащищенную связь и защиту военного уровня. Он оснащен 65536-цветным TFT-дисплеем True Color (разрешение 640 × 480) и высокоточным резистивным сенсорным экраном, поддерживающим четкие операции визуализации в промышленных средах с несколькими источниками света; Встроенная архитектура двойного шлюза связи, интегрирующая 10/100 Мбит/с Ethernet, три последовательных порта RS-232/422/485 и интерфейс USB 2.0, совместимый с основными промышленными протоколами, такими как Modbus TCP/RTU, OPC UA, EtherNet/IP, и может легко подключать разнородные устройства, такие как ПЛК, преобразователи частоты, датчики и т. д., обеспечивая обмен данными в реальном времени и кроссплатформенное управление; Корпус имеет полностью закрытую конструкцию без вентилятора IP66f/NEMA 4X, которая прошла сертификацию по температуре от -20 ℃ до 60 ℃, испытания на вибрацию и удары MIL-STD-810G и защиту от коррозии в соляном тумане. Он по-прежнему может стабильно работать в экстремальных условиях, таких как пыль, масляные пятна и высокая влажность; Поддерживающее программное обеспечение для разработки GP Pro EX поддерживает динамические графики трендов, многоуровневые сигналы тревоги, управление рецептами и другие функции. Он может быстро создавать кросс-языковые интерфейсы (включая 15 языков, таких как китайский/английский/японский) и оснащен слотом расширения для SD-карты для быстрого обновления программ и архивирования исторических данных; Благодаря CE/UL/cUL/ATEX/CCC и другим международным стандартам безопасности и электромагнитной совместимости (ЭМС) класса A эта модель стала основным интерактивным терминалом для модернизации цифровых производственных линий, удаленной эксплуатации и обслуживания оборудования и интеллектуального принятия решений в таких тяжелых отраслях промышленности, как нефтехимическая промышленность, судостроение, горнодобывающее оборудование и т. д.
Технические характеристики для PFXGP4501TADW
Параметры отображения
Тип экрана дисплея: TFT True Color LCD
Размер экрана дисплея: 10,4 дюйма
Разрешение: 640 × 480 пикселей (VGA)
Эффективная площадь дисплея: Ш211,2 мм × В158,4 мм
Цвет дисплея: 65536 цветов (без мерцания)/16384 цвета (мерцание)
Подсветка: Белый светодиод
Регулировка яркости: Уровень 8 (регулируется через сенсорную панель)
Срок службы подсветки: более 50000 часов (непрерывная работа при 25 ℃ снижает яркость до 50% от исходного уровня)
2、 Параметры сенсорной панели
Тип сенсорной панели: резистивная (аналоговая)
Разрешение сенсорной панели: 1024 × 1024
Срок службы сенсорной панели: более 1000000 циклов
3、 Параметры интерфейса
Последовательный порт (COM1): асинхронная передача RS-232C, длина данных 7 или 8 бит, стоповый бит 1 или 2 бита, четность отсутствует, чет или нечет, скорость передачи данных от 2400 бит/с до 115,2 кбит/с, разъем D-Sub 9-контактный (выпуклый)
Последовательный порт (COM2): асинхронная передача RS-422/485, длина данных 7 или 8 бит, стоповый бит 1 или 2 бита, четность отсутствует, чет или нечет, скорость передачи данных от 2400 бит/с до 115,2 кбит/с (опционально 187,5 кбит/с MPI), разъем D-Sub 9-контактный (выпуклый)
Ethernet (LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, разъем RJ-45 x 1
USB-интерфейс:
USB 2.0 (разъем TYPE-A) x 1: напряжение питания постоянного тока 5 В ± 5%, выходной ток менее 500 мА, дальность связи менее 5 м
USB 2.0 (разъем Mini-B) x 1: расстояние связи менее 5 м
Слот для SD-карт: поддерживает SD-карты большой емкости (конкретный предел емкости явно не указан, но обычно поддерживаются карты объемом 32 ГБ и более)
4、 Параметры хранения
Внутренняя память: FLASH EPROM 16 МБ (включая область логической программы)
Резервная память: SRAM 128 КБ (резервная память со сменной литиевой батареей)
Область программ: FLASH EPROM 132 КБ (может хранить 15000 шагов программы)
5、 Параметры часов
Точность часов: ± 65 секунд/месяц (погрешность при комнатной температуре и выключенном питании). Изменения в рабочей среде и времени работы батареи могут привести к расширению этой погрешности до диапазона от -380 до +90 секунд в месяц.
6、 Электрические параметры
Входное напряжение: 24 В постоянного тока
Номинальное напряжение: от 19,2 В до 28,8 В постоянного тока
Допустимая потеря мощности: менее 10 мс
Потребляемая мощность: менее 17 Вт
Мгновенный ток: менее 30А
Прочность изоляции: AC1000 В, 20 мА менее 1 минуты (между клеммой питания и клеммой FG)
Сопротивление изоляции: DC500 В, более 10 МОм (между клеммой питания и клеммой FG)
7. Параметры окружающей среды
Рабочая температура: от 0 ℃ до 50 ℃
Температура хранения: от -20 ℃ до +60 ℃
Рабочая влажность: от 10% до 90% относительной влажности (без конденсации, температура влажного термометра ниже 39 ℃)
Влажность при хранении: от 10% до 90% относительной влажности (без конденсации, температура влажного термометра ниже 39 ℃)
Предотвращение образования пыли: ниже 0,1 мг/м³ (уровень изоляции)
Уровень загрязнения: Уровень загрязнения 2
Качество воздуха: неагрессивные газы
Давление воздуха (рабочая высота): от 800 гПа до 1114 гПа (высота ниже 2000 метров)
8. Механические параметры
Антивибрационные характеристики: в соответствии со стандартом IEC/EN61131-2, одиночная амплитуда 3,5 мм от 5 Гц до 9 Гц, постоянное ускорение 9,8 м/с² от 9 Гц до 150 Гц, 10 раз (100 минут) по осям X, Y и Z соответственно
Ударопрочность: соответствует стандарту IEC/EN61131-2, 147 м/с², 3 раза для осей X, Y и Z каждая
Помехоустойчивость: напряжение помех 1000 Впик-пик, период импульса 1 мкс, время нарастания 1 нс (через имитатор шума)
Антистатические характеристики: контактный разряд 6 кВ (соответствует стандартам IEC/EN61000-4-2, уровень 3)
Уровень защиты: эквивалент IP65f NEMA # 250 TYPE 4X/13 (передняя панель установлена и зафиксирована)
Метод охлаждения: естественное воздушное охлаждение
Вес: менее 2,5 кг (только для основного блока)
Размеры: Ш315мм × В241мм × Г56мм
Размер проема панели: Ш301,5 мм × В227,5 мм, толщина панели от 1,6 до 5 мм
