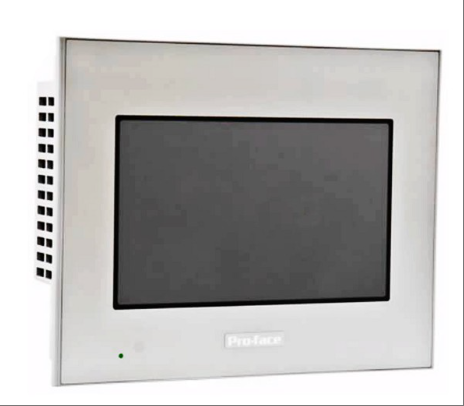

PFXGP4501TAAC
PFXGP4501TAAC — это высокопроизводительное устройство человеко-машинного интерфейса (HMI), разработанное специально для промышленной автоматизации. Он оснащен 10,4-дюймовым цветным TFT-дисплеем (разрешение 640 × 480, 65536 цветов) и высокочувствительным резистивным сенсорным экраном, обеспечивающим четкое визуальное восприятие и точную оперативную обратную связь; Оснащен несколькими интерфейсами связи, такими как Ethernet, RS-232/422/485 и USB, он поддерживает бесшовное подключение многопротокольных устройств и оснащен слотом для SD-карты для резервного копирования данных и расширения программ; Благодаря уровню защиты IP65f, широкому диапазону рабочих температур (0 ℃ ~ 55 ℃) и конструкции с защитой от вибрации и ударов он адаптируется к суровым промышленным условиям. В то же время он интегрирует многоязычный интерфейс, инструмент программирования GP Pro EX и функцию часов реального времени, что позволяет быстро создавать интуитивно понятный рабочий интерфейс и осуществлять интеллектуальный мониторинг, такой как сигнализация неисправностей и анализ тенденций. Он широко используется в управлении производственными линиями, управлении энергетическим оборудованием и оптимизации сложных процессов. Благодаря высокой стабильности, простоте обслуживания и глобальной сертификации безопасности (CE/UL/KC) он стал основным интерактивным терминалом для повышения эффективности производства и надежности системы в эпоху Industry 4.0.
Технические характеристики для PFXGP4501TAAC
Параметры отображения
Тип экрана дисплея: TFT True Color LCD
Размер экрана дисплея: 10,4 дюйма
Разрешение: 640 × 480 пикселей (VGA)
Эффективная площадь дисплея: Ш211,2 мм × В158,4 мм
Цвет дисплея: 65536 цветов (без мерцания)/16384 цвета (мерцание)
Подсветка: Белый светодиод (пользователи не могут заменить ее самостоятельно, обратитесь в местное отделение Pro Face)
Регулировка яркости: 16 уровней (регулируется через сенсорную панель или программное обеспечение)
Срок службы подсветки: более 50000 часов (непрерывная работа при 25 ℃ снижает яркость до 50% от исходного уровня)
2、 Параметры сенсорной панели
Тип сенсорной панели: резистивная (аналоговая)
Разрешение сенсорной панели: 1024 × 1024
Срок службы сенсорной панели: более 1000000 циклов
3、 Параметры интерфейса
Последовательный порт (COM1): асинхронная передача RS-232C, длина данных 7 или 8 бит, стоповый бит 1 или 2 бита, четность отсутствует, чет или нечет, скорость передачи данных от 2400 бит/с до 115,2 кбит/с, разъем D-Sub 9-контактный (выпуклый)
Последовательный порт (COM2): асинхронная передача RS-422/485, длина данных 7 или 8 бит, стоповый бит 1 или 2 бита, четность отсутствует, чет или нечет, скорость передачи данных от 2400 бит/с до 115,2 кбит/с (опционально 187,5 кбит/с MPI), разъем D-Sub 9-контактный (выпуклый)
Ethernet (LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, разъем RJ-45 x 1
Интерфейс USB: USB 2.0 (разъем TYPE-A) x 1, напряжение питания DC 5 В ± 5%, выходной ток менее 500 мА, дальность связи менее 5 м; также имеется USB 2.0 (разъем Mini-B) x 1, с дальностью связи менее 5 м
4、 Параметры хранения
Управляющая память: переменная область SRAM 64 КБ (резервная память со сменной литиевой батареей)
Область программ: FLASH EPROM 132 КБ (может хранить 15000 шагов программы)
Внутренняя память: FLASH EPROM 32 МБ (включая область логической программы)
Резервная память: SRAM 320 КБ (резервная память со сменной литиевой батареей)
5、 Параметры часов
Точность часов: ± 65 секунд/месяц (погрешность при комнатной температуре и выключенном питании). Изменения в рабочей среде и времени работы батареи могут привести к расширению этой погрешности до диапазона от -380 до +90 секунд в месяц.
6、 Электрические параметры
Входное напряжение: от 100 В до 240 В переменного тока
Номинальное напряжение: от 85 В до 264 В переменного тока
Номинальная частота: 50/60 Гц
Номинальный диапазон частот: от 47 Гц до 63 Гц
Допустимая потеря мощности: в течение 1 цикла (с интервалом более 1 секунды)
Потребляемая мощность: менее 44 ВА при 100 В переменного тока, менее 58 ВА при 240 В переменного тока
Мгновенный ток: менее 30А
Прочность изоляции: AC1500 В, 20 мА менее 1 минуты (между клеммой питания и клеммой FG)
Сопротивление изоляции: DC500 В, более 10 МОм (между клеммой питания и клеммой FG)
7. Параметры окружающей среды
Рабочая температура: от 0 ℃ до 55 ℃
Температура хранения: от -20 ℃ до +60 ℃
Рабочая влажность: от 10% до 90% относительной влажности (без конденсации, температура влажного термометра ниже 39 ℃)
Влажность при хранении: от 10% до 90% относительной влажности (без конденсации, температура влажного термометра ниже 39 ℃)
Предотвращение образования пыли: ниже 0,1 мг/м³ (уровень изоляции)
Уровень загрязнения: Уровень загрязнения 2
Качество воздуха: неагрессивные газы
Давление воздуха (рабочая высота): от 800 гПа до 1114 гПа (высота ниже 2000 метров)
8. Механические параметры
Антивибрационные характеристики: в соответствии со стандартом IEC/EN61131-2, одиночная амплитуда 3,5 мм от 5 Гц до 9 Гц, постоянное ускорение 9,8 м/с² от 9 Гц до 150 Гц, 10 раз (100 минут) по осям X, Y и Z соответственно
Ударопрочность: соответствует стандарту IEC/EN61131-2, 147 м/с², 3 раза для осей X, Y и Z каждая
Помехоустойчивость: напряжение помех 1500 Впик-пик, период импульса 1 мкс, время нарастания 1 нс (через имитатор шума)
Антистатические характеристики: Контактный разряд 6 кВ (соответствует стандартам IEC/EN61000-4-2,3)
Уровень защиты: эквивалент IP65f NEMA # 250 TYPE 4X/13 (передняя панель установлена и зафиксирована)
Метод охлаждения: естественное воздушное охлаждение
Вес: менее 2 кг (только для основного блока)
Размеры: Ш272,5 мм × В214,5 мм × Г57 мм
Размер проема панели: Ш259 мм × В201 мм, толщина панели от 1,6 до 5 мм
