Обзор продукта Pro-face PFXGP4401TAD 7,5-дюймовый цветной сенсорный TFT-экран (серия GP4000) 2025/ 06/ 04

I. Обзор продукта

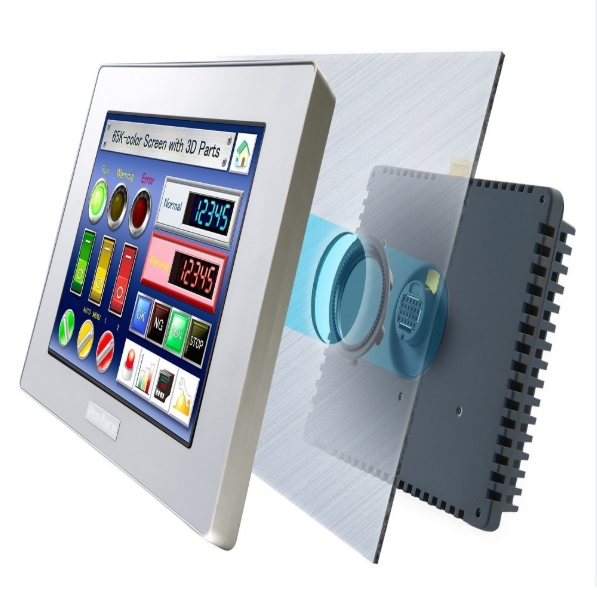

Pro-face PFXGP4401TAD — это 7,5-дюймовый цветной сенсорный TFT-экран человеко-машинного интерфейса (HMI), относящийся к серии GP4000. Разработанный для промышленной автоматизации, машиностроения, пищевой и упаковочной промышленности, а также полиграфии, он служит основным устройством взаимодействия человек-машина для мониторинга производственных параметров и управления оборудованием. Основные характеристики включают дисплей высокой четкости, энергоэффективную конструкцию и возможности удаленного мониторинга.

II.Основные характеристики

1. Производительность дисплея

  • Тип экрана: TFT-дисплей с реалистичными цветами, 640×480 пикселей (разрешение VGA)
  • Размер дисплея: 7,5 дюймов, активная область дисплея 153,7 мм (Ш) × 115,8 мм (В)
  • Глубина цвета: 65 536 цветов (без мерцания) / 16 384 цветов (с мерцанием)
  • Регулировка яркости: 16 уровней регулировки (через сенсорную панель или программное обеспечение), срок службы подсветки более 50 000 часов (при непрерывной работе при температуре 25 °C)

2. Электрические свойства

  • Входное напряжение: 24 В постоянного тока (номинальный диапазон: 19,2~28,8 В постоянного тока)
  • Потребляемая мощность: ≤12 Вт, при мгновенном токе ≤30 А
  • Изоляция: прочность изоляции 1000 В переменного тока/20 мА между клеммами питания и FG (1 минута), сопротивление изоляции ≥10 МОм (испытание 500 В постоянного тока)

3. Адаптивность к окружающей среде

  • Рабочая температура: 0~55°C, температура хранения: -20~+60°C
  • Класс защиты: передняя панель IP65f (соответствует стандартам NEMA #250 TYPE 4X/13)
  • Устойчивость к вибрации и ударам: соответствует стандартам IEC/EN61131-2, выдерживает вибрацию 9,8 м/с² (оси X/Y/Z) и удар 147 м/с²
  • Устойчивость к электромагнитным и радиочастотным помехам: контактный разряд 6 кВ (IEC/EN61000-4-2, уровень 3)

4. Хранилища и интерфейсы

Память:

  • Область применения: 32 МБ FLASH EPROM (включая область логической программы)
  • Резервное хранилище: 320 КБ SRAM (питание от литиевой батареи)
  • Переменная область: 64 КБ SRAM (питание от литиевой батареи)

Порты связи:

  • Последовательный: COM1 (RS-232C), COM2 (RS-422/485)
  • Ethernet: 10BASE-T/100BASE-TX (RJ-45)
  • USB: Тип A ×1, Mini-B ×1 (USB 2.0)
  • Слот для SD-карты: поддерживает расширение памяти

5. Механическая конструкция

  • Размеры: 218 мм (Ш) × 173 мм (В) × 60 мм (Г)
  • Монтажный вырез: 204,5 мм (Ш) × 159,5 мм (В), подходит для панели толщиной 1,6~5 мм
  • Охлаждение: Естественная конвекция, вес ≤1,2 кг

III.Основные характеристики

1. Взаимодействие высокой четкости

Сенсорный отклик: аналоговый резистивный сенсорный экран со временем отклика <10 мс, совместимый с работой в перчатках.

Оптимизация дисплея: яркость 350 кд/м², контрастность 500:1 и углы обзора по горизонтали и вертикали 140° обеспечивают видимость в сложных условиях.

2. Энергоэффективность и надежность

Светодиодная подсветка: снижает энергопотребление на 84% (по сравнению с предыдущими моделями), а регулируемая яркость продлевает срок службы.

Защита данных: память с литиевой батареей предотвращает потерю данных при отключении электроэнергии.

3. Удаленный мониторинг и расширяемость

Возможности Ethernet: обеспечивает регистрацию данных и удаленный мониторинг экрана (требуется программное обеспечение GP-ViewerEX).

Совместимость с несколькими устройствами: подключение к ПЛК, регуляторам температуры и т. д. через интерфейсы RS-485/RS-232C с библиотеками драйверов, поддерживающими основные бренды.

4. Защита промышленного уровня

Класс защиты: передняя панель IP65f для защиты от пыли и воды, подходит для эксплуатации в суровых условиях.

Сертификации: Соответствует CE, UL/cUL, KC и другим мировым стандартам, включая применение в морской среде.

IV.Приложения

  • Промышленная автоматизация: мониторинг производственной линии и визуализация состояния оборудования.
  • Машиностроение: станки с ЧПУ и упаковочное оборудование HMI.
  • Продукты питания и напитки: настройка параметров линии розлива и диагностика неисправностей.
  • Упаковка и печать: контроль натяжения и регулировка приводки цветов для принтеров.

V. Вспомогательные инструменты и ресурсы

  • Программное обеспечение: GP-Pro EX V4.03, поддерживающее компоненты 3D-моделирования и ведение журнала истории тревог.
  • Передача данных: SD-карта/USB для быстрого импорта/экспорта данных без программирования на месте.
  • Удаленное управление: серия SP5000 со встроенным Wi-Fi для мониторинга мобильных устройств.

Заключение: Pro-face PFXGP4401TAD сочетает в себе дисплеи высокой четкости, надежность промышленного уровня и универсальные интерфейсы связи, что делает его идеальным решением HMI для требовательных приложений, требующих превосходной видимости, простоты эксплуатации и устойчивости к воздействию окружающей среды.
