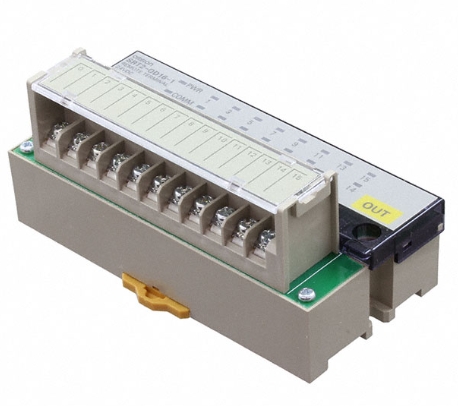

Модуль вывода OMRON SRT2-OD16-1 2025/ 06/ 03

В сфере промышленной автоматизации модули серии SRT2 от OMRON уже давно являются краеугольным камнем систем удаленного ввода-вывода, которые славятся своей надежностью и адаптивностью. Среди них выделяется SRT2-OD16-1 как классический 16-канальный твердотельный выходной модуль, который популярен благодаря своей компактной конструкции и широкой совместимости с оборудованием автоматизации.

I. Технические характеристики: Точность, разработанная для нужд автоматизации

Категория спецификации Подробности
Позиционирование продукта Твердотельный выходной модуль с креплением на DIN-рейку для систем удаленного ввода-вывода CompoBus/S
Конфигурация канала 16 независимых твердотельных выходов, питание 24 В постоянного тока
Электрические свойства Номинальное напряжение: 24 В постоянного тока
Номинальный ток: 1 А на канал
Диапазон электропитания: 24 В постоянного тока (±10%)
Физические Атрибуты Монтаж: монтаж на DIN-рейку
Окончание: винтовые клеммы
Вес: 110 г
Размеры: Компактный форм-фактор
Экологическая устойчивость Рабочая температура: 0°C~55°C
Класс защиты: IP20 (стандартная промышленная защита)
Сертификаты и стандарты Соответствует нормам безопасности CE, CSA, UL; соответствует RoHS

II. Основные характеристики: шесть преимуществ для промышленных сценариев

  1. Конструкция с высокой плотностью вывода
    Благодаря интеграции 16 твердотельных выходов в один модуль он минимизирует площадь, занимаемую шкафом управления, что идеально подходит для систем автоматизации с ограниченным пространством.

  2. Технология твердотельного вывода
    Использование бесконтактных полупроводниковых переключателей устраняет ограничения по сроку службы механических реле, достигая времени отклика на уровне миллисекунд для высокочастотных коммутационных приложений (например, импульсного управления).

  3. Широкий температурный допуск
    Выдерживая температуру от 0°C до 55°C, он надежно работает в различных промышленных условиях: от цехов с контролируемой температурой до помещений без кондиционирования воздуха.

  4. Стандартизированная установка на DIN-рейку
    Совместимый с 35-миллиметровыми DIN-рейками, он легко интегрируется с ПЛК OMRON серии C и сторонними устройствами, оптимизируя подключение и обслуживание.

  5. Винтовые клеммные соединения
    Обеспечивая надежную концевую заделку кабеля, он гарантирует отличную устойчивость к вибрации, что делает его пригодным для мобильных или высоковибрационных применений (например, упаковочное оборудование, сортировочные системы).

  6. Гарантия мультисертификации
    Тройная сертификация (CE/CSA/UL) для доступа на глобальный рынок, соответствие требованиям RoHS в области охраны окружающей среды.

III. Приложения: охватывают четыре ключевых сектора промышленности

  1. Автоматизированное управление производственной линией
    • Типичные сценарии: линии сборки автомобильных компонентов, производство 3C-электроники.
    • Функции: управляет исполнительными механизмами, такими как цилиндры, электромагнитные клапаны и индикаторные лампы, обеспечивая точную межпроцессную координацию.
  2. Логистика и складские системы
    • Типичные сценарии: автоматизированные склады, управление траекторией движения AGV
    • Функции: управляет запуском/остановкой двигателя и позиционированием стеллажа через высокоскоростные выходы, повышая эффективность сортировки.
  3. Отрасли управления технологическими процессами
    • Типичные сценарии: очистка воды, мониторинг химического реактора.
    • Функции: Интегрируется с системами DCS для управления работой насосов/клапанов, обеспечивая автоматизацию процессов и защитную блокировку.
  4. Строительство и инфраструктура
    • Типичные сценарии: интеллектуальное освещение зданий, системы отопления, вентиляции и кондиционирования воздуха
    • Функции: Выполняет функции конечного исполнительного устройства для систем автоматизации зданий (BAS), управляя переключением питания оборудования.

IV. Руководство по выбору и альтернативы

Важно отметить, что модель SRT2-OD16-1 в настоящее время снята с производства, но компания OMRON предлагает ее преемницу — SRT2-OD16T-1 с улучшенными функциями, включая:

  • Расширенный диапазон температур (-10°C~55°C)
  • Более высокая токовая нагрузка (до 4 А для некоторых вариантов)
  • Совместимость с протоколами шины нового поколения CompoBus/D

Для новых проектов рекомендуется SRT2-OD16T-1 для поддержки расширенного жизненного цикла. Для обслуживания существующих систем запасы SRT2-OD16-1 могут по-прежнему поставляться, хотя стабильность цепочки поставок должна контролироваться.

Сайт продукта:

https://www.3splc.com/SRT2-OD16-1_c0_ss

OMRON SRT2-OD16-1 установил стандарт для твердотельных выходных модулей в промышленной автоматизации, предлагая убедительное сочетание компактного дизайна, экологической надежности и универсальности применения. Несмотря на итерацию продукта, его наследие сохраняется благодаря стратегической миграции в SRT2-OD16T-1, гарантируя постоянную ценность для пользователей в системах автоматизации среднего размера.
