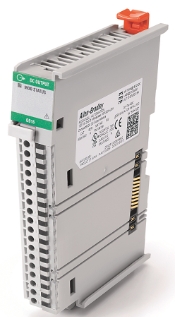

Аллен Брэдли 5069-OB16 Компактные цифровые 16-точечные модули выходного сигнала 5000
Allen-Bradley 5069-OB16 — это компактный дискретный выходной модуль 5000. Этот модуль имеет шестнадцать (16) выходных каналов с одиночной группой источников, работающих в диапазоне напряжений 10–32 В постоянного тока. Он обеспечивает выходной ток 0,5 А резистивной нагрузки на канал при 10–32 В постоянного тока и 8 А резистивной нагрузки на модуль при 10–32 В постоянного тока, макс. Этот модуль может использоваться как локальный компонент ввода-вывода или распределенный компонент ввода-вывода. Он использует 5069-RTB18-SPRING RTB и 5069-RTB18-SCREW RTB.
Технические характеристики для 5069-ОБ16
Тип модуля: модуль выхода постоянного тока
Номер детали/Номер по каталогу:5069-ОБ16
Бренд:Аллен-Брэдли
Производитель:Rockwell Автоматизация
Ряд:Компактный 5000 I/O
Количество выходов:Шестнадцать (16) выходных каналов постоянного тока
Выходной сигнал напряжения, номинальный:24 В постоянного тока
Диапазон выходного напряжения сигнала:10-32 В постоянного тока
Номинальный выходной ток:0,5 А резистивный на канал при 10…32 В постоянного тока 8 А резистивный на модуль при 10…32 В постоянного тока, макс.
Импульсный ток на точку:1 А макс. в течение 10 мс на точку, повторяется каждые 2 с
Время задержки вывода:100 мкс, ±10 мкс при 25 °C (77 °F) при 0,5 А
Ширина импульса, мин.:200 мкс при 0,5 А при 25 °C (77 °F)
Количество выходных групп:Один (1)
Съемная клеммная колодка:5069-RTB18-ПРУЖИННЫЙ RTB; 5069-RTB18-ВИНТОВОЙ RTB
Состояния выходов (режим неисправности, состояние неисправности, режим программирования):Удерживать последнее состояние; Вкл.; Выкл. (по умолчанию)
Продолжительность режима неисправности на точку:1 с, 2 с, 5 с, 10 с, Навсегда (по умолчанию)
Количество входов:Н/Д
Количество выходов:1 Группа из 16 каналов (Источники)
Категория напряжения:Источник постоянного тока 12/24 В
Диапазон входного напряжения:Н/Д
Диапазон выходного напряжения:10-32 В постоянного тока
Рассеиваемая мощность:3,25 Вт
Тип корпуса:Нет (Открытый стиль)
Размеры:5,4 x 0,87 x 4,2 дюйма (138 x 22 x 105 мм)
Масса:0,39 фунта (175 г)
Поддерживается фиксация импульса:Да
Поддерживается сопоставление с образцом:Да
Описание:
Allen-Bradley 5069-OB16 — это дискретный выходной модуль, принадлежащий к семейству продуктов Compact 5000 I/O. Он обеспечивает диапазон выходного напряжения 10–32 В постоянного тока с номинальным выходом 24 В постоянного тока. Он имеет выходной ток 0,5 А резистивный на канал при 10–32 В постоянного тока и 8 А резистивный на модуль при 10–32 В постоянного тока, макс. Каждый канал способен выдерживать максимальный импульсный ток 1 А в течение 10 мс на точку, повторяющийся каждые 2 с.
Подобно другим выходным модулям, этот модуль в основном используется для питания и приведения в действие электрических нагрузок. Однако 5069-OB16 совместим с устройствами, работающими в категории напряжения 12/24 В постоянного тока. Этот модуль имеет минимальное напряжение в состоянии «Вкл.» 10 В постоянного тока и максимальное 32 В постоянного тока с минимальным током в состоянии «Вкл.» 1 мА на канал. Каждый канал имеет время задержки выхода ? 100 мкс, ±10 мкс при 25 °C (77 °F) при 0,5 А для переходов «Вкл.» в «Выкл.» и «Выкл.» в «Вкл.». Выход модуля имеет минимальную ширину импульса 200 мкс при 0,5 А при 25 °C (77 °F).
5069-OB16 имеет внутренние функции обнаружения потери мощности, обнаружения отсутствия нагрузки для каждого канала и индивидуального короткого замыкания на выходе, обнаружения перегрузки на выходе и перегрева на каждом канале. Он также оснащен обнаружением обратной полярности и обнаружением перенапряжения с номиналом 36 В постоянного тока. Этот модуль имеет внутреннюю защиту предохранителем.
Выходы 5069-OB16 могут управляться, даже если контроллер или модуль перешел в режим неисправности, режим программирования и состояние неисправности. Настраиваемые состояния включают Hold Last State, On и Off, что является настройкой по умолчанию.
