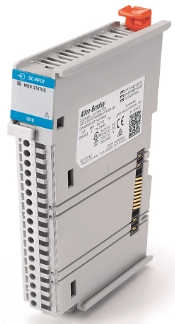

Аллен Брэдли 5069-IB16 Компактный модуль ввода постоянного тока 5000
Allen-Bradley 5069-IB16 — это компактный дискретный входной модуль 5000. Это модуль постоянного тока, который имеет шестнадцать (16) токовых входных каналов, принимающих диапазон напряжения сигнала 10-32 В постоянного тока в одной группе входных каналов. Он имеет диапазон входного тока 4-7,4 мА на канал при 10-32 В постоянного тока. Для этого модуля требуется RTB для терминации сигналов, где совместимые RTB включают 5069-RTB18-SPRING RTB и 5069-RTB18-SCREW RTB.
Технические характеристики для 5069-IB16
Тип модуля: цифровой входной модуль постоянного тока
Номер детали/Номер по каталогу:5069-IB16
Бренд:Аллен-Брэдли
Производитель:Rockwell Автоматизация
Ряд:Компактный 5000 I/O
Количество входов:Шестнадцать (16) входов
Входное напряжение:12/24 В постоянного тока
Диапазон рабочего напряжения:10-32 В постоянного тока
Модульный ключ:Электронный
Время задержки ввода, от ВЫКЛ до ВКЛ:50 мкс + время фильтра
Рассеиваемая мощность (макс.):3,9 Вт
Мощность МОД:75 мА при 18…32 В постоянного тока
MOD Пропускная способность, макс.:9,55 А при 18…32 В постоянного тока
Мощность ЮАР:200 мА при 79…264 В переменного тока
Проходная мощность SA, макс.: 9,95 А при 79…264 В переменного тока
Тепловыделение: 13,3 БТЕ/ч
Съемная клеммная колодка(ы): 5069-RTB18-ПРУЖИННАЯ RTB; 5069-RTB18-ВИНТОВАЯ RTB
Количество входов: 1 группа из 16 каналов (с понижением)
Количество выходов: нет данных
Категория напряжения: 12/24 В постоянного тока
Диапазон входного напряжения: 10-32 В постоянного тока
Диапазон выходного напряжения: нет данных
Рассеиваемая мощность: 3,9 Вт
Тип корпуса: нет (открытый)
Размеры: 5,4 x 0,87 x 4,2 дюйма (138 x 22 x 105 мм)
Масса: 0,39 фунта (175 г)
Описание:
5069-IB16 — это дискретный входной модуль от Allen-Bradley. Этот модуль является частью семейства Compact 5000 I/O. Этот модуль работает в диапазоне напряжений 10–32 В постоянного тока и обеспечивает шестнадцать (16) каналов ввода с током, что позволяет интегрировать сигнальные устройства в программируемый контроллер автоматизации (PAC).
5069-IB16 поддерживает работу в качестве локального модуля ввода-вывода контроллера CompactLogix или в качестве компонента распределенного ввода-вывода, установленного с адаптером связи Compact 5000 Ethernet I/P. Независимо от использования модуля, входной канал этого модуля активируется при минимальном напряжении питания 10 В постоянного тока и максимальном 32 В постоянного тока с номинальным номинальным значением 24 В постоянного тока. Аналогично, минимальный ток в состоянии включения составляет 4 мА при 10 В, а максимальный ток в состоянии включения составляет 7,4 мА при 32 В постоянного тока, тогда как номинальный входной ток составляет 6 мА при 24 В постоянного тока.
Этот модуль монтируется на DIN-рейку. Подобно любым другим модулям этой серии, он снабжен защелкой на DIN-рейку, а также верхней и нижней блокировочной деталью для обеспечения надлежащего выравнивания соседних модулей. Этот модуль используется со съемной клеммной колодкой (RTB) для подключения входных сигналов. Совместимые RTB для этого модуля включают 5069-RTB18-SPRING RTB и 5069-RTB18-SCREW RTB. При выполнении сигнальных соединений соответствующий размер провода составляет 0,5-1,5 мм2 (22-16 AWG) одножильный или многожильный экранированный медный провод с номиналом изоляции 105 °C (221 °F) или выше и максимальным диаметром, включая изоляцию, 2,9 мм (0,11 дюйма). При использовании пружинного типа RTB рекомендуется использовать только один (1) провод на клемму. Аналогично, при использовании винтового типа RTB рекомендуемый размер провода составляет 0,5–1,5 мм2 (22…16 AWG) одножильного или многожильного экранированного медного провода с классом изоляции 105 °C (221 °F) или выше и максимальным диаметром 3,5 мм (0,14 дюйма), включая изоляцию.
Входное напряжение этого модуля находится в диапазоне от 10 до 32 В постоянного тока. Максимальный пусковой ток (мощность MOD) этого модуля составляет 75 мА. Проходное напряжение (мощность MOD) этого модуля составляет от 18 до 32 В постоянного тока. Максимальная рассеиваемая мощность этого модуля составляет 3,9 Вт. Максимальное рассеивание тепла этого модуля составляет 13,3 БТЕ/ч. Allen-Bradley 5069-IB16 поставляется как оборудование открытого типа. 5069-IB16 предназначен для использования в промышленных условиях. Этот модуль используется в среде с загрязнением 2 (как определено в EN/IEC0664-1) при применении в среде Зоны 2. Корпус должен быть доступен только с помощью прибора. Пожалуйста, используйте отдельный внешний источник питания для питания MOD и питания SA. Это может предотвратить нежелательные последствия, которые могут возникнуть, если вы используете только один.
