YASKAWA SGMPH-04A1A-YR61 Новый и оригинальный Высокое качество

СГМПХ-04А1А-YR61

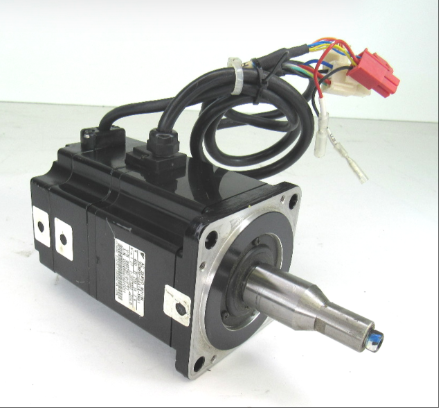

Серводвигатель SGMPH-04A-YR61 — это высокопроизводительный компактный серводвигатель, разработанный специально для сценариев промышленной автоматизации. Он использует плоскую структуру и технологию синхронизации с постоянными магнитами, с номинальной мощностью около 0,4 кВт, подходит для трехфазного источника питания на уровне 200 В, поддерживает высокоскоростную работу (номинальная скорость 3000 об/мин, максимальная скорость до 5000 об/мин) и имеет высокую динамическую реакцию. Он оснащен 13-битным инкрементальным энкодером (некоторые модели могут выбрать 16-битный абсолютный энкодер), который может достигать точности позиционирования ± 0,01 мм, отвечая высокоточным требованиям отслеживания траектории и повторяющегося позиционирования для прецизионного оборудования, такого как электронное производство и обработка полупроводников. Двигатель использует фланцевую установку, а выходной вал выполнен в виде плоского вала (опциональная балансировочная шпонка или плунжер), который легко подключается напрямую к компонентам трансмиссии; Уровень защиты достигает IP65 (за исключением части проникновения вала), с пыле- и водонепроницаемыми возможностями, и может стабильно работать при температуре окружающей среды от -10 ℃ до 40 ℃, подходит для промышленных площадок с высокой запыленностью и влажностью. Кроме того, эта модель поддерживает совместную работу с драйверами серии ∑-7 и совместима с основными промышленными протоколами шин, такими как EtherCAT и MECHATROLINK-III. Отладка визуализации параметров и оптимизация подавления вибрации могут быть достигнуты с помощью программного обеспечения SigmaWin+. Он также интегрирует функцию отключения крутящего момента безопасности STO, которая соответствует стандарту безопасности IEC 61800-5-2 и подходит для сценариев, требующих высокой надежности и избыточности безопасности, таких как сочлененные приводы для промышленных роботов и оси подачи для станков с ЧПУ.

Технические характеристики для СГМПХ-04А1А-YR61

Основные характеристики

Номинальная выходная мощность: 0,4 кВт, подходит для маломощных прецизионных приводов.

Номинальное напряжение: 200 В переменного тока, совместимо со стандартным промышленным трехфазным источником питания.

Номинальная скорость: 3000 об/мин, максимальная скорость 5000 об/мин, что соответствует требованиям высокоскоростной работы.

Степень защиты: IP65 (корпус двигателя), степень защиты сквозной части вала может быть снижена, и ее необходимо оснастить уплотнительными компонентами.

2、 Параметры производительности

Номинальный крутящий момент: 0,318 Н·м, мгновенный максимальный крутящий момент 3,82 Н·м, выдерживает кратковременные перегрузки.

Постоянная крутящего момента: 0,349 Н · м/А, что отражает линейную зависимость между электромагнитным крутящим моментом двигателя и током.

Инерция двигателя: 0,331 × 10 ⁻⁴ кг · м ², конструкция с низкой инерцией улучшает скорость динамического отклика.

Номинальная характеристика мощности: 49,0 кВт/с, что соответствует переходной способности регулирования мощности.

Номинальное угловое ускорение: 38500 рад/с², что отражает высокоскоростные характеристики старт-стопа.

Механическая постоянная времени: 0,36 мс, измеряет скорость реакции двигателя из статического в устойчивое состояние.

Электрическая постоянная времени: 8,6 мс, отражающая электромагнитные переходные характеристики цепи якоря.

3、 Электрические параметры

Номинальный ток: 2,6 А, мгновенный максимальный ток: 8,0 А, необходимо согласовывать с перегрузочной способностью драйвера.

Конфигурация энкодера: 13-битный инкрементальный энкодер (8192P/r), опционально 16-битный абсолютный энкодер.

4. Механика и монтаж

Способ монтажа: фланцевый монтаж, поддерживает плоский выходной вал (может быть оснащен плоскими шпонками или плунжерами).

Конструкция конца вала: плоская конструкция вала совместима с прямым соединением, возможна установка дополнительного привода.

Адаптивность к окружающей среде: диапазон рабочих температур 0~40 ℃, влажность 20%~88% (без конденсации).

5. Безопасность и надежность

Функция безопасности: встроенная система отключения крутящего момента STO, соответствующая стандарту IEC 61800-5-2.

Механизм защиты: встроенная защита от перегрузки и перегрева, продлевающая срок службы двигателя.

Стандарты сертификации: сертификация CE, UL, RoHS для обеспечения соответствия и безопасности.

6. Коммуникации и совместимость

Протокол связи: поддерживает основные промышленные шины, такие как EtherCAT и MECHATROLINK-III.

Совместимость с драйверами: совместимость с драйверами серии ∑-7 для достижения полного замкнутого контура управления.

Программное обеспечение для отладки: поддерживает настройку визуализации параметров SigmaWin+ и оптимизацию подавления вибрации.

Наши услуги:

1. Вся наша продукция новая, оригинальная и хорошего качества.

2. Наши цены очень конкурентоспособны.

3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.

4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.

Упаковка и доставка:

1. 100% новый товар с оригинальной заводской печатью!

2. Гарантия: 1 год

3. Упаковка: оригинальная картонная упаковка.

4. Срок доставки: отправка в течение 3–7 дней после оплаты.

5. Все товары будут проверены перед отправкой.
