CQ2B20-5S

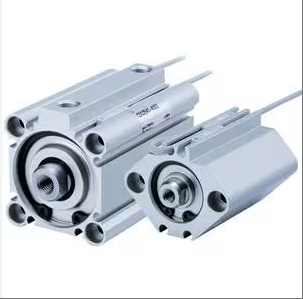

Модель CQ2B20-5S представляет собой тонкий цилиндр, разработанный со стандартными компонентами и изготовленный из алюминиевого материала. Он легкий и устойчив к коррозии, что делает его пригодным для сценариев промышленной автоматизации. Диаметр его цилиндра составляет 20 мм, ход поршня — 5 мм, компактная структура, поддерживает установку через сквозное отверстие (тип B) и соответствует требованиям применения в узких пространствах. Номинальный диапазон рабочего давления этого продукта составляет 0,05–1,0 МПа, с максимальным сопротивлением давлению 1,5 МПа. Он может быть адаптирован к воздуху в качестве движущей среды без дополнительной смазки и прост в обслуживании. Диапазон скоростей поршня цилиндра составляет 50–500 мм/с, с допуском хода ≤ 1 мм. Он поддерживает установку магнитных переключателей (которые необходимо оснащать отдельно) для облегчения функции определения положения. Его интерфейсный калибр обеспечивает множество спецификаций, таких как M5 × 0,8, 1/8, 1/4, 3/8 и т. д., совместим с различными трубопроводными системами, обладает широкой адаптируемостью к окружающей среде и рабочим температурным диапазоном от -10 ℃ до 70 ℃ (немагнитный переключатель) или от -10 ℃ до 60 ℃ (с магнитным переключателем), подходит для различных рабочих сред.
Технические характеристики для CQ2B20-5S
Основные структурные параметры
Диаметр цилиндра: 20 мм, относится к стандартному размеру тонкого цилиндра, подходит для установки в условиях ограниченного пространства.
Ход: 5 мм, конструкция с коротким ходом соответствует требованиям точности позиционирования, широко используется при монтаже, осмотре и других рабочих условиях.
Тип конструкции: стандартный тонкий цилиндр, с использованием метода монтажа через сквозное отверстие (тип B), легко интегрируется с оборудованием.
Основной материал: алюминий, сочетающий в себе легкость и коррозионную стойкость, подходит для использования в промышленной автоматизации.
2、 Параметры производительности
Диапазон рабочего давления: 0,05–1,0 МПа, соответствует требованиям привода от низкого до высокого давления, охватывает большинство пневматических систем.
Максимальное сопротивление давлению: 1,5 МПа, что обеспечивает надежность при кратковременных колебаниях давления.
Диапазон скоростей поршня: 50~500 мм/с, подходит для высокоскоростных и низкоскоростных рабочих условий, таких как быстрая сортировка или медленная загрузка под давлением.
Допуск перемещения: ≤ 1 мм, что обеспечивает точность повторного позиционирования, подходит для автоматизированных процессов, требующих высокой согласованности.
3. Интерфейс и совместимость
Характеристики интерфейса: обеспечивает несколько калибров, таких как M5 × 0,8, 1/8, 1/4, 3/8 и т. д., совместимых с различными трубопроводными системами.
Рабочая среда: совместима со сжатым воздухом, не требует дополнительной смазки, что снижает затраты на техническое обслуживание.
Совместимость с магнитными переключателями: поддерживает дополнительные магнитные переключатели (например, модель X202) для определения положения и обратной связи по сигналу.
4. Адаптивность к окружающей среде
Диапазон рабочих температур:
Немагнитный переключатель: от -10 ℃ до 70 ℃, подходит для обычных промышленных условий.
Магнитный переключатель: от -10 ℃ до 60 ℃, обратите внимание на предел термостойкости компонентов переключателя.
Уровень защиты: хотя уровень IP четко не обозначен, алюминиевый корпус и герметичная конструкция способны противостоять пыли и умеренной влажности.
5. Установка и обслуживание
Способ установки: Поддерживает сквозной монтаж, может быть закреплен на поверхности оборудования или интегрирован в модульные клапанные группы.
Ремонтопригодность: модульная конструкция облегчает разборку и замену уплотнений, сокращая время простоя.
Дополнительные принадлежности: Предоставляет уплотнительные компоненты (например, CQ2B20-PS), плавающие соединения и т. д. для продления срока службы и оптимизации точности передачи.
