CD85N20-40-B

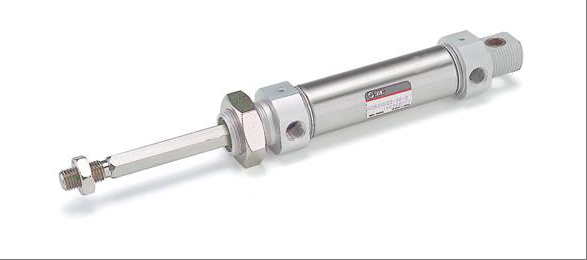

Цилиндр модели CD85N20-40-B представляет собой тонкий цилиндр двойного действия, соответствующий стандарту ISO 6432. Он имеет конструкцию с одним штоком двойного действия, с диаметром цилиндра 20 мм и ходом 40 мм, отличается компактной структурой и легкими характеристиками. Он имеет встроенный интерфейс магнитного переключателя (совместимый с магнитными переключателями серии CDQM) и эллиптическую конструкцию поршня, что позволяет добиться многогранной установки и гибкой адаптации пространства. Он также поддерживает модульную комбинацию с цилиндрами направляющих стержней серий CQS и CQ2, отвечая требованиям высокоточного позиционирования (точность вращения не ниже ± 0,2 °). Эта модель имеет конструкцию без смазки, подходящую для воздушных сред, с рабочим диапазоном температур от -10 ℃ до 60 ℃. Его боковое сопротивление нагрузке в 2-4 раза выше, чем у серии CQ, и он может напрямую устанавливать грузы. Он подходит для промышленных сценариев, таких как автоматизированные производственные линии и прецизионное сборочное оборудование, которые требуют строгого использования пространства и стабильности движения. Интерфейс магнитного переключателя с установкой на стальной полосе (тип B) позволяет пользователям быстро интегрировать функции обнаружения.
Технические характеристики для CD85N20-40-B
Основные характеристики
Тип: поршневой шток двустороннего действия, соответствующий стандарту ISO 6432.
Диаметр цилиндра: 20 мм.
Длина хода: 40 мм.
Режим действия: однорычажный, двойного действия.
Метод буферизации: резиновый буфер (некоторые варианты могут поддерживать воздушный буфер, в зависимости от конкретной модели).
2、 Параметры производительности
Используемая жидкость: воздух.
Максимальное рабочее давление: 1,0 МПа.
Минимальное рабочее давление: 0,05 МПа (некоторые сценарии применения поддерживают более низкие давления, например 0,08 МПа или 0,1 МПа).
Испытательное давление сопротивления давлению: 1,5 МПа.
Диапазон скоростей поршня: от 50 мм/с до 1500 мм/с.
Допуск хода: от 0 мм до 1,4 мм.
Допустимая кинетическая энергия: 0,27 Дж.
3. Установка и адаптация
Способ установки: поддерживает многогранную установку и совместим с установочными размерами серий QS и CQ2.
Интерфейс магнитного выключателя: Зарезервированный интерфейс для установки стальной полосы (тип B), совместимый с магнитными выключателями серии CDQM.
Диаметр трубы: отверстие для подачи воздуха составляет 1/8 дюйма, тип резьбы отверстия — G.
Форма наконечника стержня: наружная резьба, размер M8 × 1,25.
4. Адаптивность к окружающей среде
Диапазон рабочих температур: от -10 ℃ до 60 ℃ (для модели со встроенным магнитным кольцом от -10 ℃ до 50 ℃).
Диапазон температур хранения: от -25 ℃ до 85 ℃ (без замерзания и конденсации).
Диапазон влажности окружающей среды: от 10% до 90% относительной влажности (без конденсации).
5. Другие характеристики
Требование к смазке: конструкция, не требующая смазки.
Уровень защиты: Уровень IP четко не обозначен, но конструкция имеет пыленепроницаемость.
Боковая грузоподъемность: в 2-4 раза выше, чем у серии CQ, можно напрямую устанавливать грузы.
Конфигурация магнитного переключателя: дополнительный магнитный переключатель (например, модель D-A73L), поддерживающий интерфейс установки стальной полосы.
Наши услуги:
1. Вся наша продукция новая, оригинальная и хорошего качества.
2. Наши цены очень конкурентоспособны.
3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.
4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.
Упаковка и доставка:
1. 100% новый товар с оригинальной заводской печатью!
2. Гарантия: 1 год
3. Упаковка: оригинальная картонная упаковка.
4. Срок доставки: отправка в течение 3–7 дней после оплаты.
5. Все товары будут проверены перед отправкой.
