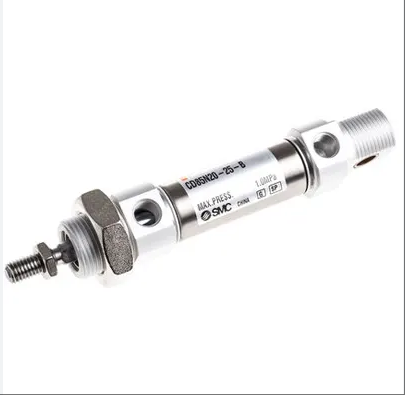

CD85N20-25-B
Модель CD85N20-25-B представляет собой стандартный одноштоковый цилиндр двойного действия, изготовленный с использованием оригинальной японской производственной технологии. Диаметр цилиндра составляет 20 мм, ход — 25 мм, а основным материалом является высокопрочный алюминиевый сплав, который сочетает в себе легкость и долговечность. Этот продукт совместим со стандартами ISO и обеспечивает компактную установку благодаря конструкции головки цилиндра без стержня с одной серьгой (тип N), подходящей для рабочих станций с ограниченным пространством в автоматизированном оборудовании. Магнитный переключатель имеет конструкцию типа установки стальной полосы (тип B), которую можно удобно оснастить магнитными датчиками для достижения функции определения положения. Диапазон рабочих температур цилиндра составляет от -10 ℃ до 60 ℃, что подходит для широкого рабочего давления 0,05 ~ 1,0 МПа, с максимальным сопротивлением давлению 1,5 МПа, что соответствует требованиям быстрого возвратно-поступательного движения в промышленных условиях. Спецификация резьбы интерфейса — M8 × 1,25, а диаметр трубы — 1/8 дюйма, что обеспечивает бесшовное соединение с основными пневматическими компонентами. Эта модель цилиндра, обладающая высокой точностью и надежностью, широко используется в автоматизированных производственных линиях, таких как электронное производство, упаковочное оборудование и обработка автомобильных деталей, особенно подходит для рабочих условий, требующих точного управления ходом и быстрого реагирования.
Технические характеристики для CD85N20-25-B
Параметры инфраструктуры
Диаметр цилиндра: 20 мм, соответствует стандартам ISO, подходит для большинства пневматических систем.
Ход: 25 мм, конструкция с коротким ходом, подходящая для высокоточного позиционирования или возвратно-поступательных движений на короткие расстояния.
Тип конструкции: одноштоковый цилиндр двустороннего действия, приводимый в действие сжатым воздухом для достижения двунаправленного движения поршня.
Основной материал: алюминиевый сплав, легкий и устойчивый к коррозии, подходит для использования в промышленной автоматизации.
Бесштоковая головка блока цилиндров с боковой стороны: базовый тип (с одной встроенной серьгой), легко устанавливается и экономит место.
2、 Параметры производительности
Диапазон рабочего давления: 0,05~1,0 МПа, подходит для приводов низкого и среднего давления.
Максимальное сопротивление давлению: 1,5 МПа, что обеспечивает надежность при кратковременных колебаниях давления.
Диапазон рабочих температур: от -10 ℃ до 60 ℃, подходит для обычных промышленных условий (с таким же диапазоном температур для встроенного магнитного кольца).
Используемая жидкость: воздух, дополнительная смазка не требуется, простота обслуживания.
Метод буферизации: Резиновый буфер снижает шум удара поршня и продлевает срок службы.
Диапазон скоростей поршня: 50~1500 мм/с, подходит для высокоскоростных и низкоскоростных условий работы.
3. Интерфейс и совместимость
Диаметр трубы (отверстие для подачи воздуха): 1/8 дюйма, совместим со стандартными пневматическими трубопроводами.
Тип резьбового соединения: М8 × 1,25, легко соединяется с соединениями или клапанными группами.
Метод установки магнитного выключателя: тип B (монтаж на стальной полосе), поддерживает дополнительные магнитные датчики для определения положения.
4. Установка и обслуживание
Способ установки: фиксированная установка, поддерживает интегрированную конструкцию с одной серьгой, упрощает процесс интеграции оборудования.
Совместимость с магнитным переключателем: совместим с моделями D-A73L, D-C73L и другими, поддерживает функцию обратной связи по положению.
Ремонтопригодность: модульная конструкция упрощает замену уплотнений и сокращает затраты на простои.
Наши услуги:
1. Вся наша продукция новая, оригинальная и хорошего качества.
2. Наши цены очень конкурентоспособны.
3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.
4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.
Упаковка и доставка:
1. 100% новый товар с оригинальной заводской печатью!
2. Гарантия: 1 год
3. Упаковка: оригинальная картонная упаковка.
4. Срок доставки: отправка в течение 3–7 дней после оплаты.
5. Все товары будут проверены перед отправкой.
