C96C50-NFW001-150

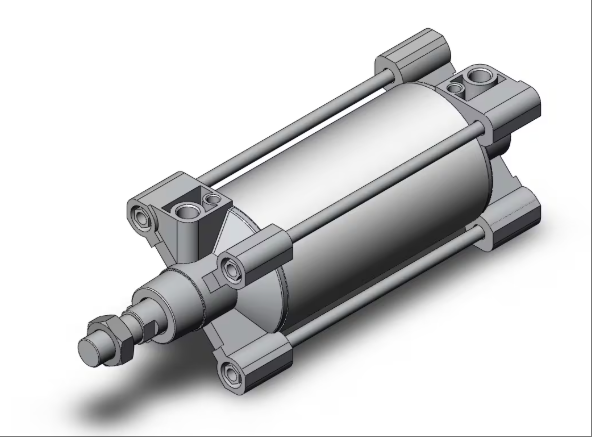

Модель C96C50-NFW001-150 представляет собой тонкий стандартный цилиндр, соответствующий стандарту ISO (21287). Он имеет конструкцию двойного действия с одним штоком и обеспечивает двунаправленное линейное движение поршня с помощью привода сжатого воздуха. Диаметр цилиндра составляет 50 мм, а ход может достигать 150 мм, что может адаптироваться к потребностям большинства автоматизированного оборудования для среднего хода и нагрузки; Основной материал - алюминиевый сплав, который сочетает в себе легкие и высокопрочные характеристики, подходит для компактной компоновки пространства. Эта модель имеет встроенное магнитное кольцо и поддерживает установку магнитных переключателей (которые необходимо оснащать отдельно), что упрощает достижение функции определения положения; Принятие конструкции резиновой амортизации для снижения шума удара штока поршня и продления срока службы. Диапазон рабочих температур цилиндра составляет от -10 ℃ до 60 ℃, с максимальным сопротивлением давлению 1,0 МПа. Он совместим с воздухом в качестве движущей среды и не требует дополнительной смазки, что делает обслуживание удобным. Кроме того, продукт может интегрировать запатентованную технологию амортизации прокладок SMC (конкретные детали должны быть подтверждены в руководстве по выбору), которая может сократить время производственного цикла за счет объединения воздушной амортизации и амортизации прокладок, а также уменьшить металлический шум при остановке поршня. Подходит для промышленных сценариев, таких как электронное производство, упаковочное оборудование и обработка автомобильных деталей, которые требуют высокой стабильности и точности в работе.
Технические характеристики для C96C50-NFW001-150
Параметры инфраструктуры
Диаметр цилиндра: 50 мм, относится к среднему диаметру цилиндра, может адаптироваться к требованиям нагрузки большинства автоматизированного оборудования.
Ход: 150 мм, что обеспечивает большой диапазон перемещения, подходит для рабочих условий, требующих большого хода перемещения.
Тип конструкции: одноштоковый цилиндр двустороннего действия, соответствующий стандарту ISO (15552) и обеспечивающий двунаправленное линейное движение поршня посредством сжатого воздуха.
Основной материал: алюминиевый сплав, сочетающий в себе легкие характеристики и высокую прочность, подходящий для компактной компоновки пространства.
Способ установки: монтаж с осевым седлом, легко крепится на поверхности оборудования или интегрируется в модульные клапанные группы.
2、 Параметры производительности
Диапазон рабочего давления: 0,05~1,0 МПа, подходит для большинства требований к давлению пневматических систем.
Максимальное сопротивление давлению: 1,5 МПа, что обеспечивает надежность при кратковременных колебаниях давления.
Диапазон рабочих температур: от -10 ℃ до 60 ℃, может адаптироваться к изменениям температуры в обычных промышленных условиях.
Использование рабочей жидкости: воздуха, дополнительная смазка не требуется, что упрощает процесс обслуживания.
Метод буферизации: двухсторонний воздушный буфер + амортизационный буфер, сокращают время производственного цикла и уменьшают металлический шум при остановке поршня.
Диапазон скоростей поршня: 50~1000 мм/с, поддерживает высокоскоростные и низкоскоростные рабочие условия, адаптируется к различным требованиям ритма движения.
Допуск длины хода: 0–2 мм, что обеспечивает точность повторного позиционирования.
Диаметр штока поршня: 20 мм, обеспечивает надежную опору.
Площадь сжатия: 1649 мм² на стороне впуска и 1963 мм² на стороне выпуска, что влияет на теоретический расчет тяги.
Теоретическая тяга: При давлении 0,2~1,0 МПа на стороне впуска диапазон тяги составляет 330~1649 Н; При давлении 0,2~1,0 МПа на стороне выпуска диапазон тяги составляет 393~1963 Н.
3. Интерфейс и параметры установки
Диаметр трубы (отверстие для подачи воздуха): 1/4 дюйма, совместим со стандартными интерфейсами пневматических трубопроводов.
Тип сквозной резьбы: резьба типа G, легко соединяется с соединениями или клапанными группами.
Форма наконечника тяги: Наружная резьба размером M16X1,5 для легкого соединения с грузами.
Совместимость с магнитным переключателем: Немагнитный переключатель (со встроенным магнитным кольцом модели D) требует дополнительных магнитных датчиков для реализации функции определения положения.
