6ES7513-1AL02-0AB0

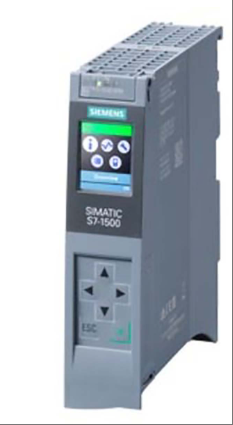

Модель продукта 6ES7513-1AL02-0AB0 представляет собой модуль ЦП (ЦП 1513-1PN) ПЛК серии Siemens S7-1500, который обладает высокопроизводительной обработкой и гибкой масштабируемостью. Он использует интерфейс связи промышленного Ethernet PROFINET, поддерживает интеграцию распределенной системы ввода-вывода и имеет встроенную рабочую память объемом 300 КБ и память данных объемом 1,5 МБ. Он может быть расширен до 32 ГБ с помощью карты памяти SIMATIC и подходит для управления сложными задачами автоматизации; Модуль интегрирует функцию синхронизации часов и поддерживает как распределенный, так и централизованный режимы, предоставляя 6 блоков организации цикла 500 мс (распределенный) и блоки организации цикла 1 мс (централизованный). Он совместим с STEP 7 TIA Portal V17 (прошивка V2.9) и более поздними инструментами конфигурирования, отвечая строгим требованиям к производительности в реальном времени и возможностям обработки данных в области промышленной автоматизации.
Технические характеристики для 6ES7513-1AL02-0AB0
Аппаратное обеспечение и характеристики:
Идентификация модели: CPU 1513-1PN, функциональное состояние оборудования FS03, версия прошивки V2.9.
Рабочее напряжение: 24 В постоянного тока, допустимый диапазон от 19,2 В до 28,8 В постоянного тока, с функцией защиты от обратной полярности.
Конфигурация памяти: встроенная оперативная память объемом 300 КБ (для программ), хранилище данных объемом 1,5 МБ, поддерживается расширение до 32 ГБ с помощью карт памяти SIMATIC.
Емкость ввода/вывода: Поддерживает 2048 адресов модулей ввода/вывода, с 32 КБ периферийных адресов, выделенных для каждого терминала ввода/вывода. Емкость ввода/вывода одной подсистемы составляет 8 КБ.
Интерфейс связи:
Интерфейс PROFINET: встроенный двухпортовый коммутатор, поддерживает связь PROFINET IO IRT и отвечает требованиям реального времени распределенных систем ввода-вывода.
Другие протоколы: Поддерживает изохронный режим MODBUS TCP, обеспечивает функцию сообщений S7, может регистрировать 32 сайта и настраивать 5000 программируемых программных сообщений.
Часы и синхронизация:
Режим синхронизации: поддерживает распределенную и централизованную синхронизацию часов с периодом циклического организационного блока 500 мс в распределенном режиме и 1 мс в централизованном режиме.
Возможность системной интеграции:
Инструмент конфигурации: совместим с STEP 7 TIA Portal V17 (прошивка V2.9) и более поздними версиями, поддерживает управление конфигурацией через группы данных.
Функция процесса: Интегрированные ресурсы управления движением, поддерживающие 800 целей процесса, способные управлять 5 осями (цикл 4 мс) или 10 осями (цикл 8 мс) в типичных циклах управления движением.
Диагностика и обслуживание:
Диагностическая функция: оснащен 1000 диагностическими записями буфера, поддерживающими 500 записей, связанных с отключениями электроэнергии.
Поддержка отладки: можно настроить 4 трассы, каждая трасса может хранить до 512 КБ данных.
Дисплей и управление: Оснащен дисплеем с диагональю 3,45 см и 8 кнопками управления (включая 2 кнопки режима работы), поддерживает отображение информации о модуле, такой как IP-адрес и имя станции.
Механизм защиты:
Контроль доступа: обеспечивает защиту пользовательских программ, защиту от копирования, функции защиты модулей, поддерживает защиту паролем и градацию разрешений на чтение и запись.
Безопасность данных: поддерживает запись данных I&M (от I&M0 до I&M3) для обеспечения идентификации оборудования и сохранения целостности данных.
Экологическая приспособляемость:
Диапазон температур: При горизонтальной установке рабочая температура составляет от -25 °C до 60 °C (при выключенном экране дисплея при 50 °C), а при вертикальной установке — от -25 °C до 40 °C (при выключенном экране дисплея при 40 °C).
Совместимость с высотой: поддерживает установку на высоте 5000 м. Если высота превышает 2000 м, обратитесь к руководству для настройки параметров.
Условия хранения: Диапазон температур транспортировки/хранения от -40 °С до 70 °С.
Мощность и ток:
Потребляемая мощность: мощность питания задней шины составляет 10 Вт, типичное потребление мощности составляет 5,5 Вт, а потери мощности составляют 5,7 Вт.
Параметры тока: номинальный потребляемый ток 0,7А, максимальный потребляемый ток 0,95А, пиковый ток 1,9А при подключении.
Сигнал и интерфейс:
Входной ток: номинальное значение 0,02 А · с, поддерживает функцию высокоскоростного счетчика.
