SIEMENS 6ES7450-1AP00-0AE0 Новый и оригинальный Высокое качество

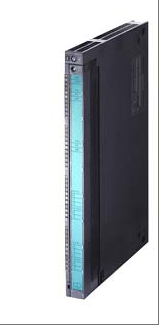

6ES7450-1AP00-0AE0

Модель продукта 6ES7450-1AP00-0AE0 представляет собой функциональный модуль (FM 450-1) ПЛК серии Siemens S7-400, разработанный специально для управления промышленной автоматикой. Он имеет функцию подсчета и интегрирует 2-канальные входные и выходные интерфейсы, поддерживая питание 24 В постоянного тока. Диапазон входного напряжения составляет от -28,8 В до +28,8 В (сигнал «0» и «1»), а диапазон выходного напряжения охватывает максимум 3 В сигнала «0» до минимума 2L+(-1,5 В) сигнала «1». Модуль оснащен 6 цифровыми входными клеммами (включая открытие/закрытие двери, функцию записи счетчика) и 6 двоичными выходными клеммами. Он использует оптопары для достижения цифровой изоляции потенциала входа/выхода, позволяя разнице потенциалов между различными цепями достигать постоянного тока 75 В/переменного тока 60 В. Он компактен. Разработанный (ширина 25 мм x высота 290 мм x глубина 210 мм, приблизительно 650 г) для легкой интеграции, совместимый с несколькими промышленными протоколами шин и совместимый с S7-400. Хост и другие устройства расширения легко взаимодействуют, упрощая процесс настройки с помощью компакт-дисков с пакетами конфигурации, подходящих для высокоточного сбора данных и задач управления в сложных промышленных средах.

Технические характеристики для 6ES7450-1AP00-0AE0

Основные параметры

Марка и модель: SIEMENS 6ES7450-1AP00-0AE0

Тип продукта: функциональный модуль SIMATIC S7-400 (FM 450-1)

Применение: Используется для функции подсчета, с 2 каналами

Приложение: Включает CD-диск с пакетом конфигурации

2. Электропитание и напряжение

Вспомогательное напряжение: 1L+, напряжение нагрузки 2L+, номинальное значение (постоянный ток) 24 В

Допустимый диапазон: нижний предел (постоянный ток) 20,4 В, динамический 18,5 В; верхний предел (постоянный ток) 28,8 В, динамический 30,2 В

Защита от обратной полярности: Оба напряжения нагрузки 1L+ и 2L+ имеют защиту от обратной полярности.

3. Вход и выход

Цифровой вход:

Количество: 6 бинарных входных клемм

Функция: 1 для открытия двери, 1 для закрытия двери и 1 для записи счетчика

Входное напряжение: от -28,8 В до +5 В для сигнала "0", от +11 В до +28,8 В для сигнала "1"

Входной ток: для сигнала «1» типичное значение составляет 9 мА.

Задержка на входе: когда входное напряжение достигает номинального значения, существует определенная задержка на входе.

Цифровой выход:

Количество: 6 бинарных выходных клемм

Функциональный/анти-короткое замыкание: имеет функцию защиты от короткого замыкания и поддерживает электронный импульс

Выходное напряжение: максимальное значение для сигнала «0» составляет 3 В, а минимальное значение для сигнала «1» составляет 2L+(-1,5 В)

Выходной ток: для сигнала «1» номинальное значение составляет 0,5 А, допустимый диапазон составляет от 0 до 60 ℃, а максимальное значение составляет 0,6 А.

Задержка выходного сигнала при резистивной нагрузке: максимальное значение от «0» до «1» составляет 300 мкс.

4. Питание датчика и потеря мощности

Питание датчика: поддерживает питание датчика 5 В и 24 В, при этом питание датчика 5 В имеет функцию защиты от короткого замыкания.

Потеря мощности: типичное значение 9 Вт.

5. Счетчик и производительность

Количество входов счетчика: 2

Биты счетчика: 32 бита или +/-31 бит

Частота счета: Максимальное значение может достигать 500 кГц (в зависимости от типа входного сигнала и настроек параметров)

Комментарий к параметру: Занятый двойной адрес — 64 байта/64 байта

6. Потенциальная изоляция и изоляция

Потенциальная изоляция: цифровые входы, цифровые выходы и счетчики имеют функции потенциальной изоляции, которые достигаются с помощью оптопар.

Допустимая разность потенциалов: до 75 В постоянного тока/60 В переменного тока между различными цепями

Испытание изоляции: Проведите испытание изоляции с использованием 500 В.

7. Технология подключения и размер

Требуемый передний разъем: 1x 48-контактный

Размеры: Ширина 25 мм, Высота 290 мм, Глубина 210 мм

Вес: приблизительно 650 г
