SIEMENS 6ES7350-1AH03-0AE0 Новый и оригинальный Высокое качество

6ES7350-1AH03-0AE0

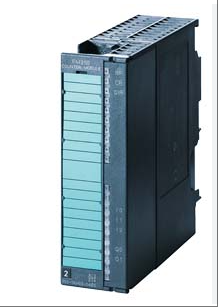

Модель продукта 6ES7350-1AH03-0AE0 представляет собой одноканальный модуль счетчика FM 350-1, предназначенный для ПЛК серии Siemens SIMATIC S7-300. Он имеет компактную модульную конструкцию со встроенным интерфейсом питания энкодера 5 В/24 В и поддерживает высокоскоростной сбор и обработку сигналов инкрементального энкодера (до 500 кГц) через передний разъем. Этот модуль имеет функцию управления сигналом управления затвором, которая может точно оценивать направление импульса и выполнять сравнение двух опорных значений. Он объединяет индикаторы неисправностей (SF) и компоненты кодирования модуля для обеспечения стабильной связи с шиной задней панели S7-300 и обеспечивает возможность повторного использования проводки с помощью вставных кодирующих штекеров. Его стандартные функциональные блоки CNT_CTRL (FC 0) и DIAG_INF (FC 1) могут оптимизировать программирование логики счетчика, подходящее для промышленных сценариев, таких как сборочное оборудование и упаковочные машины, которые требуют высокоточного определения положения. Он по-прежнему может обеспечивать надежную работу благодаря промышленным стандартам сертификации Siemens в сложных электромагнитных средах.

Технические характеристики для 6ES7350-1AH03-0AE0

Основные функциональные параметры

Возможности подсчета: поддерживает частоту подсчета до 500 кГц, способна обрабатывать высокоскоростные импульсные сигналы, подходит для сценариев высокоточного управления движением.

Конфигурация канала: одноканальная конструкция, совместимая с входом инкрементального энкодера 5 В и 24 В, для соответствия различным требованиям к напряжению датчика.

Рабочий режим: поддерживает три режима: непрерывный подсчет, единичный подсчет и циклический подсчет, подходит для различных сценариев применения, таких как мониторинг импульсов и статистика периодических задач.

2、 Электрические параметры

Характеристики блока питания:

Вспомогательное напряжение: 24 В постоянного тока, номинальный диапазон 18,5–30,2 В (динамическое), 20,4–28,8 В (статическое)

Источник питания энкодера: обеспечивает выходное питание энкодера 5 В (± 2%)/300 мА и 24 В

Управление энергопотреблением: типичное энергопотребление 4,5 Вт, потребление тока ≤ 40 мА (при отсутствии нагрузки), потребление задней шины ≤ 160 мА

Помехоустойчивая конструкция: поддерживает непериодические скачки напряжения (восстановление 35 В/500 мс), повышает адаптивность промышленного объекта

3. Характеристики интерфейса и сигнала

Метод подключения: с использованием 20-контактного фронтального разъема, поддерживающего конструкцию «plug and play», что упрощает подключение на месте.

Цифровой вход:

Точки: 3 канала (запуск двери, остановка двери, настройка счетчика)

Диапазон напряжения: сигнал «0» от -28,8 В до 5 В, сигнал «1» от +11 В до +28,8 В

Входной ток: типичное значение сигнала "1" 9 мА

Цифровой выход:

Точки: 2 канала, с электронной защитой от короткого замыкания

Выходные характеристики: сигнал "0" ≤ 3 В, сигнал "1" ≥ 2L+-1,5 В, номинальный ток 0,5 А (резистивная нагрузка)

Время отклика: ≤ 300 мкс (переключение сигнала 0 → 1)

4. Функциональные характеристики

Управление двойным сравнительным значением: объединяет два программируемых сравнительных значения, реагирует через цифровой выход при срабатывании, поддерживает логическую связь сигнализации или управления.

Функция управления затвором: управление запуском и остановкой счетчика с помощью сигнала затвора для достижения временного управления получением импульсов.

Стандартный функциональный блок: предоставляет функциональные блоки CNT_CTRL (FC0) и DIAG_INF (FC1) для упрощения программирования STEP 7.

Обработка прерываний: поддерживает отправку запросов прерываний в ЦП через объединительную шину для достижения ответа в реальном времени.

5. Механические и установочные параметры

Степень защиты: IP20, подходит для установки внутри шкафов управления.

Способ установки: поддерживает установку на DIN-рейку, компактный размер модуля, экономит место в шкафу.

Адаптивность к окружающей среде: диапазон рабочих температур от -25 ℃ до +60 ℃, поддержка суровых условий, таких как высокая влажность и конденсация.

6. Сертификация и соответствие

Сертификация безопасности: Соответствует стандартам сертификации CE и отвечает требованиям безопасности промышленного оборудования ЕС.

Электромагнитная совместимость: благодаря испытаниям на ЭМС промышленного класса подходит для условий с сильными электромагнитными помехами.
