6ES7322-1BH00-0AA0

SIEMENS 6ES7322-1BH00-0AA0 Новый и оригинальный Высокое качество

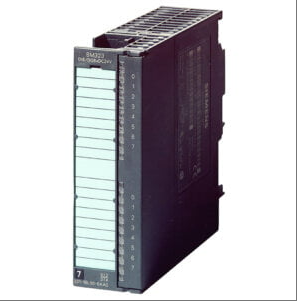

Модуль SIEMENS 6ES7322-1BH00-0AA0

  • артикул №.:

    6ES7322-1BH00-0AA0
  • оплата:

    T/T
  • рыночная цена:

    $66
  • цена:

    $99
  • происхождение продукта:

    GER
  • цвет:

    New sealed
  • Время выполнения:

    In stock/1-3days

6ES7322-1BH00-0AA0

Основные характеристики

Конфигурация канала

Количество выходных каналов: 16

Тип выхода: транзисторный выход (24 В постоянного тока), поддерживает номинальный ток 0,5 А/канал

Диапазон напряжения: совместим с нагрузкой 24 В постоянного тока, диапазон выходного напряжения сигнала «1» составляет L+ (от -0,8 В до -1,6 В), остаточный ток сигнала «0» ≤ 0,5 мА

Электрические параметры

Потребляемая мощность: типичное значение 4,9 Вт, входной ток от напряжения нагрузки L+ (без нагрузки) до 80 мА, максимум 80 мА от задней шины 5 В постоянного тока

Ограничение нагрузки: общий выходной ток каждой группы ≤ 4 А (при горизонтальной установке, до 40 ° C), а общий ток модуля ≤ 8 А

Частота переключения: максимум 100 Гц при резистивной нагрузке, максимум 0,5 Гц при индуктивной нагрузке, максимум 10 Гц при ламповой нагрузке

механическая структура

Форма интерфейса: 1 × 20-контактный фронтальный разъем, поддерживает горячее подключение (система ET 200M)

Способ установки: монтаж на DIN-рейку, уровень защиты IP20 (для использования внутри шкафа)

Размер и вес: Стандартный размер модуля S7-300, подробную информацию см. в руководстве по эксплуатации.

2. Эксплуатационные характеристики

Возможность преобразования сигнала

Адаптация логического уровня: преобразование внутренних сигналов ПЛК (логические 0/1) во внешние уровни 24 В постоянного тока, поддержка прямого привода технологического оборудования

Характеристики изоляции: применение технологии оптической изоляции, напряжение изоляции ≥ 500 В (в соответствии со стандартом IEC 61131-2)

Адаптивность нагрузки

Резистивная нагрузка: поддерживает диапазон сопротивления от 48 Ом до 4 кОм с максимальной ламповой нагрузкой 5 Вт.

Индуктивная нагрузка: встроенный RC-фильтр (300 Ом/0,1 мкФ), используемый для подавления обратной электродвижущей силы при отключении индуктивного элемента

Минимальный ток нагрузки: Сигнал «1» должен быть ≥ 5 мА (температура окружающей среды 0–60 °C)

Экологическая приспособляемость

Рабочая температура: от -25 °C до +60 °C (температура хранения от -40 °C до +85 °C)

Относительная влажность: от 5% до 95% (без конденсации)

Помехоустойчивость: соответствует стандарту электромагнитной совместимости EN 61000-6-2

3. Расширенная функциональность

Гибкость конфигурации

Распределение адресов: выходной адрес определяется положением слота и поддерживает конфигурацию программного обеспечения для программирования STEP 7 или TIA Portal.

Функция диагностики: модуль обеспечивает световые индикаторы состояния в области этикетки передней двери, что позволяет быстро локализовать неисправность.

совместимость системы

Поддержка протокола: бесшовная интеграция с полевой шиной PROFIBUS/PROFINET, подходит для распределенной архитектуры ввода-вывода

Масштабируемость: может комбинироваться с активным модулем шины ET 200M для обеспечения возможности горячей замены.

4. Типичные сценарии применения

Промышленная автоматизация

Приводные механизмы, такие как электромагнитные клапаны постоянного тока 24 В, реле, индикаторные лампы и т. д.

Подключите цифровой входной интерфейс небольшого контроллера двигателя или преобразователя частоты.

контроль процесса

Дистанционное управление клапанами в области химического машиностроения и водоподготовки

Срабатывание сенсорного сигнала на оборудовании по упаковке пищевых продуктов

Технические характеристики для 6ES7322-1BH00-0AA0

Основные характеристики

Конфигурация канала

Количество выходных каналов: 16

Тип выхода: транзисторный выход (24 В постоянного тока), поддерживает номинальный ток 0,5 А/канал

Диапазон напряжения: совместим с нагрузкой 24 В постоянного тока, диапазон выходного напряжения сигнала «1» составляет L+ (от -0,8 В до -1,6 В), остаточный ток сигнала «0» ≤ 0,5 мА

Электрические параметры

Потребляемая мощность: типичное значение 4,9 Вт, входной ток от напряжения нагрузки L+ (без нагрузки) до 80 мА, максимум 80 мА от задней шины 5 В постоянного тока

Ограничение нагрузки: общий выходной ток каждой группы ≤ 4 А (при горизонтальной установке, до 40 ° C), а общий ток модуля ≤ 8 А

Частота переключения: максимум 100 Гц при резистивной нагрузке, максимум 0,5 Гц при индуктивной нагрузке, максимум 10 Гц при ламповой нагрузке

механическая структура

Форма интерфейса: 1 × 20-контактный фронтальный разъем, поддерживает горячее подключение (система ET 200M)

Способ установки: монтаж на DIN-рейку, уровень защиты IP20 (для использования внутри шкафа)

Размер и вес: Стандартный размер модуля S7-300, подробную информацию см. в руководстве по эксплуатации.

2. Эксплуатационные характеристики

Возможность преобразования сигнала

Адаптация логического уровня: преобразование внутренних сигналов ПЛК (логические 0/1) во внешние уровни 24 В постоянного тока, поддержка прямого привода технологического оборудования

Характеристики изоляции: применение технологии оптической изоляции, напряжение изоляции ≥ 500 В (в соответствии со стандартом IEC 61131-2)

Адаптивность нагрузки

Резистивная нагрузка: поддерживает диапазон сопротивления от 48 Ом до 4 кОм с максимальной ламповой нагрузкой 5 Вт.

Индуктивная нагрузка: встроенный RC-фильтр (300 Ом/0,1 мкФ), используемый для подавления обратной электродвижущей силы при отключении индуктивного элемента

Минимальный ток нагрузки: Сигнал «1» должен быть ≥ 5 мА (температура окружающей среды 0–60 °C)

Экологическая приспособляемость

Рабочая температура: от -25 °C до +60 °C (температура хранения от -40 °C до +85 °C)

Относительная влажность: от 5% до 95% (без конденсации)

Помехоустойчивость: соответствует стандарту электромагнитной совместимости EN 61000-6-2

3. Расширенная функциональность

Гибкость конфигурации

Распределение адресов: выходной адрес определяется положением слота и поддерживает конфигурацию программного обеспечения для программирования STEP 7 или TIA Portal.

Функция диагностики: модуль обеспечивает световые индикаторы состояния в области этикетки передней двери, что позволяет быстро локализовать неисправность.

совместимость системы

Поддержка протокола: бесшовная интеграция с полевой шиной PROFIBUS/PROFINET, подходит для распределенной архитектуры ввода-вывода

Масштабируемость: может комбинироваться с активным модулем шины ET 200M для обеспечения возможности горячей замены.

4. Типичные сценарии применения

Промышленная автоматизация

Приводные механизмы, такие как электромагнитные клапаны постоянного тока 24 В, реле, индикаторные лампы и т. д.

Подключите цифровой входной интерфейс небольшого контроллера двигателя или преобразователя частоты.

контроль процесса

Дистанционное управление клапанами в области химического машиностроения и водоподготовки

Срабатывание сенсорного сигнала на оборудовании по упаковке пищевых продуктов
