6ES7277-0AA22-0XA0

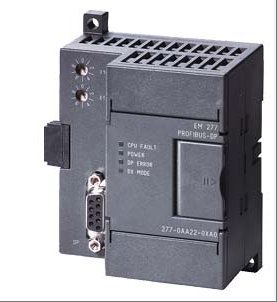

Модель продукта 6ES727-0AA22-0XA0 представляет собой интерфейсный модуль EM277 PROFIBUS-DP ПЛК Siemens серии S7-200, разработанный специально для распределенных систем управления промышленной автоматикой. Его основная функция заключается в подключении ЦП S7-200 к сети PROFIBUS-DP, поддерживая автоматическое согласование скорости передачи данных от 9,6 Кбит/с до 12 Мбит/с и обеспечивая эффективный обмен данными с системой главной станции через интерфейс RS-485. Размер модуля составляет 71 × 80 × 62 мм, весит всего 175 г и питается от широкого диапазона напряжения 20,4-28,8 В постоянного тока, с потребляемой мощностью всего 2,5 Вт. Его конструкция электрической изоляции 500 В переменного тока может эффективно противостоять электромагнитным помехам на промышленных объектах, поддерживает настройки набора адреса станции 0-99 и поддерживает максимальное расстояние связи 1200 метров (100 метров при 12 Мбит/с). Модуль объединяет 4 светодиода, включая DX MODE, DP ERROR и т. д. Индикаторные лампы могут отображать состояние связи в реальном времени и информацию о неисправностях, широко используются в мониторинге производственного оборудования, управлении HVAC зданий, регулировании клапанов насосов очистки воды и других сценариях. Благодаря сотрудничеству с главными станциями PROFIBUS можно добиться эффективного сбора данных и дистанционного управления малыми и средними системами автоматизации.
Технические характеристики для 6ES7277-0AA22-0XA0
Интерфейс и протокол связи:
Оснащен одним интерфейсом RS-485, поддерживающим протоколы PROFIBUS-DP slave и MPI slave, способным взаимодействовать с ведущим устройством PROFIBUS-DP и другими устройствами MPI.
Поддерживает несколько автоматических настроек скорости передачи данных, включая 9,6 Кбит/с - 12 Мбит/с, для удовлетворения различных требований к скорости передачи данных в сети.
Электрические параметры:
Диапазон напряжения питания составляет от 20,4 В до 28,8 В постоянного тока, что совместимо со стандартными промышленными источниками питания.
Типичное потребление мощности составляет 2,5 Вт, при максимальном потреблении тока 150 мА от шины объединительной платы постоянного тока 5 В и 180 мА от внешнего источника питания 24 В постоянного тока.
Возможности сети:
Адрес узла можно задать в диапазоне от 0 до 99 с помощью поворотного переключателя, что позволяет поддерживать размер сети до 126 узлов, к которым можно подключить до 99 модулей EM277.
Каждый сегмент сети поддерживает до 32 станций, которые могут быть подключены к ведущей станции DP в сети через порт PROFIBUS-DP, а также выступать в качестве ведомой станции MPI для связи с другими ведущими станциями.
Физические характеристики:
Размер модуля составляет 71 мм (ширина) x 80 мм (высота) x 62 мм (глубина), вес около 175 г. Он имеет компактную конструкцию для легкой установки.
Оснащен электрической изоляцией 500 В переменного тока (внешние сигналы для логики ПЛК) для обеспечения стабильности системы.
Кабель и расстояние передачи:
Длина кабеля составляет 1200 метров (менее 93,75 Кбит/с), и чем выше скорость передачи, тем короче расстояние, например, 100 метров при 12 Мбит/с.
Индикаторные лампы и обратная связь о состоянии:
Модуль интегрирует переключатели адресов и индикаторы состояния, которые могут наглядно отображать информацию о состоянии, такую как питание, ошибки DP, сбои ЦП и т. д.
