SIEMENS 6ES7195-3BF03-0YA0 Новый и оригинальный Высокое качество

6ES7195-3BF03-0YA0

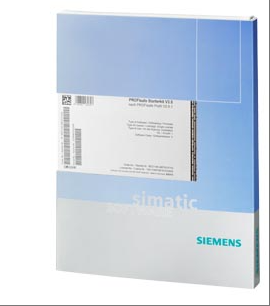

Продукт модели 6ES7195-3BF03-0YA0 представляет собой комплект разработки Siemens PROFIsafe Starter V3.5, разработанный на основе протокола безопасности PROFIsafe (версия V2.6.1) и интегрированный с чипом промышленной связи Ethernet ERTEC 200P, который может обеспечить функциональную безопасную связь в сетях PROFINET. Этот комплект включает в себя плату разработки оборудования (оценочная плата EB 200P), прикладное программное обеспечение для тестирования и техническую документацию. Он поддерживает разработку и проверку протокола PROFIsafe и подходит для систем автоматизации, требующих интегрированных функций безопасной связи, таких как промышленные роботы, защита безопасности производственной линии и т. д. Он может обеспечить надежную передачу данных, связанных с безопасностью (например, сигналы аварийной остановки, состояние защитной двери), через стандартную сеть PROFINET и соответствовать требованиям сертификации уровня функциональной безопасности (SIL), помогая пользователям быстро создавать решения промышленной безопасности, соответствующие стандарту IEC 61508.

Технические характеристики для 6ES7195-3BF03-0YA0

Параметры оборудования и интерфейса

Коммуникационный чип: интегрирован с промышленным контроллером Ethernet ERTEC 200P, поддерживающим протокол связи в реальном времени PROFINET, реализующий параллельную передачу стандартных данных и защищенных данных.

Конфигурация интерфейса:

Интерфейс PROFIsafe: совместим с файлами конфигурации PROFIsafe V2.6.1, поддерживает избыточную передачу данных, связанных с безопасностью (например, сигналы аварийной остановки, состояние защитной двери), и использует алгоритм CRC-32 для проверки целостности данных.

Интерфейс PROFINET: поддерживает полнодуплексную связь со скоростью 100 Мбит/с, режимы связи RT (в реальном времени) и IRT (синхронный в реальном времени), подходит для высокоточных сценариев, таких как управление движением.

Совместимость с оборудованием: необходимо использовать совместно с оценочной платой EB 200P; поддерживается доступ к интерфейсу GPIO микросхемы ERTEC 200P через штыревые разъемы для расширения оборудования и отладки сигналов.

2. Параметры функциональной безопасности

Сертификация безопасности: Пройдена сертификация T Ü V в Германии (сертификат номер 109738698), соответствует международным стандартам функциональной безопасности, таким как IEC 61508 SIL 3, IEC 62061 PL e, ISO 13849-1 Cat.4 и т. д.

Возможность безопасной связи:

Стек протоколов безопасности: интегрированное программное обеспечение драйвера PROFIsafe (PSD), поддерживает многоэкземплярную функциональность и позволяет настроить до 16 защищенных каналов на одно устройство.

Длина защищенных данных: поддерживает переменную длину данных процесса (1–244 байта) для соответствия различным требованиям контроля безопасности.

Время отклика: безопасное время цикла связи составляет ≤ 10 мс, что обеспечивает надежность сценариев быстрого реагирования, таких как аварийная остановка.

Диагностика неисправностей: встроенные механизмы, такие как проверка CRC, проверка серийного номера и мониторинг тайм-аута, поддерживают диагностику в реальном времени и локализацию неисправностей, связанных с безопасностью.

3、 Параметры поддержки разработки

Ресурсы для разработки:

Исходный код и документация: содержит исходные файлы PSD, подробные руководства по внедрению на английском и немецком языках, инструменты расчета CRC и примеры программирования, охватывающие весь процесс разработки от инициализации до защищенной связи.

Набор инструментов: поддерживает версии TIA Portal V17 и выше, совместим с программным обеспечением STEP 7 Basic/Professional, а также предоставляет файлы GSDML и файлы описания устройств (DD).

Пример программы: Включает типичные примеры приложений, такие как аварийная остановка безопасности, мониторинг дверей безопасности, мониторинг скорости безопасности и т. д., поддерживающие прямую компиляцию и отладку.

Инструмент отладки: интегрированный инструмент мониторинга PROFIsafe, который может отображать в реальном времени состояние связи безопасности, счетчики ошибок и информацию диагностического буфера.

4. Экологические и сертификационные параметры

Степень защиты: IP20, подходит для установки внутри шкафов управления.

Экологическая приспособляемость:

Рабочая температура: от -25 °C до +60 °C, температура хранения: от -40 °C до +85 °C.

Диапазон влажности: от 5% до 95% (без конденсации).

Помехоустойчивость: соответствует стандарту EN 61000-6-2 (Электромагнитная совместимость в промышленных условиях).

Сертификация соответствия:

Электробезопасность: Соответствует стандарту IEC 60950-1.

Экологические требования: Соответствует директиве RoHS, содержание свинца <0,1% (по весу),

Экспортный контроль: код ECCN — EAR99S, особых экспортных ограничений нет.

5. Физические и упаковочные параметры

Размер и вес: Размер упаковки составляет 195 мм × 239 мм × 24 мм, вес нетто — 0,183 кг, что удобно для лабораторного и полевого использования.

Содержимое упаковки: Включает в себя основную часть комплекта разработчика, краткое руководство пользователя, компакт-диск с драйверами USB и копию сертификата сертификации T Ü V.

Гарантийный срок: гарантия 1 год с даты отгрузки, подкрепленная технической поддержкой Глобальной сервисной сети Siemens.

6. Сценарии применения

Типичные отрасли: машиностроение (например, роботизированные сварочные линии), автомобилестроение (например, защита прессов), химическая промышленность (например, аварийный сброс давления в реакционных сосудах), пищевая промышленность (например, контроль защитных дверей на линиях розлива).

Топология сети: поддерживает линейную, звездообразную и кольцевую структуры сети с возможностью подключения к одному комплекту до 8 подчиненных устройств PROFIsafe и поддерживает защищенную связь между сегментами сети.
