6ES7142-6BF50-0AB0

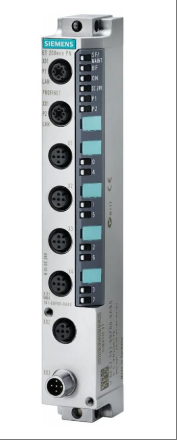

Модель 6ES7142-6BF50-0AB0 представляет собой высокопроизводительный цифровой выходной модуль серии Siemens ET200ECO PN, входящий в систему распределенного ввода-вывода ET200. Этот модуль имеет модульную конструкцию и поддерживает 8 цифровых выходных каналов, каждый с выходным током 0,5 А и номинальным напряжением нагрузки 24 В постоянного тока. Он подходит для подключения таких устройств, как электромагнитные клапаны, контакторы постоянного тока и индикаторные лампы. Его уровень защиты достигает IP67, при компактном размере (12,80 x 15,30 x 5,20 см) и весе 4,72 кг, которые могут быть стабильно подключены через интерфейс M12. Модуль поддерживает протокол связи PROFINET и может быть интегрирован в сеть полевой шины PROFIBUS-DP, подходящую для сценариев в области промышленной автоматизации, которые требуют высокого уровня защиты и надежных цифровых выходов.
Технические характеристики для 6ES7142-6BF50-0AB0
Модель: 6ES7142-6BF50-0AB0
Бренд: SIEMENS/Сименс
Конструктивная форма: модульная
Способ установки: модульный
Рабочее напряжение: 24 В постоянного тока
Выходные характеристики:
Количество выходных каналов: 8 цифровых выходов
Выходной ток: 0,5 А на выход
Номинальное напряжение нагрузки: 24 В постоянного тока
Степень защиты: IP67
Интерфейс:
Интерфейс связи: PROFINET
Метод подключения: 4 × M12
Размер: 12,80 x 15,30 x 5,20 см
Вес: приблизительно 4,72 кг
Страна происхождения: Германия
Функциональные особенности:
Диагностическая функция: может диагностировать такие ситуации, как «отсутствие 1L+ или 2L+», «разомкнутая цепь выхода», «короткое замыкание выхода на M», а также может устанавливать параметры, которые реагируют, когда ЦП/главная станция находится в состоянии ОСТАНОВКИ.
Функция резервирования: поддерживает приоритетный запуск и резервирование носителей.
Световые индикаторы: оснащены красными/желтыми светодиодными индикаторами «SF/MT» (комплексная неисправность/обслуживание системы), красными светодиодными индикаторами «BF» (мониторинг шины PROFINET IO), зелеными светодиодными индикаторами «ON» (мониторинг напряжения питания 1L+), зелеными светодиодными индикаторами «DC24V» (мониторинг напряжения питания 2L+), зелеными светодиодными индикаторами «P1 LK» и «P2 LK» (сетевое подключение), зелеными светодиодными индикаторами цифрового выхода и красными светодиодными индикаторами неисправности цифрового выхода.
Считываемая диагностическая информация: может отслеживать 2L+ неисправности, короткие замыкания, обрывы цепей (каждый канал замкнут) и другие ситуации.
Электрические параметры:
Напряжение питания: 1L+ и 2L+ — 24 В постоянного тока с защитой от обратной полярности.
Ток источника питания: 1L+ и 2L+ оба по 4А.
Электрическая изоляция: Электрическая изоляция достигается между 1L+ и 2L+, 1L+, между каналами и всеми другими компонентами схемы, между каналами, а также между Ethernet и всеми другими компонентами схемы.
Испытательное напряжение изоляции: Интерфейс Ethernet составляет 1500 В (среднеквадратичное значение) (IEEE802.3, типовое испытание), а все остальные компоненты схемы — 707 В постоянного тока (типовое испытание).
Потери тока: типичное значение напряжения питания (1L+) составляет 100 мА, а типичное значение напряжения питания (2L+) составляет 5 мА.
Потребляемая мощность оборудования: типичное значение 3 Вт.
Параметры выходной характеристики:
Количество на выходе: 8
Состояние, прерывание, диагностика: поддерживает функции прерывания и диагностики.
Скорость передачи: 100 Мбит/с, полный дуплекс.
Режим передачи: 100BASE-TX, поддерживает автоматическое согласование.
Протокол шины: PROFINET IO, IRT с опцией «высокой гибкости», поддерживает ping PROFINET IO (устройство), ARP, диагностику сети LLDP (SNMP), DCP и другие службы Ethernet.
Идентификатор производителя (идентификатор поставщика): 002AH
Идентификатор устройства: 0306H
Номинальное выходное напряжение: 24 В постоянного тока, для сигнала «1» менее 1L+/2L+(-0,8 В).
Выходной ток: 0,5 А для сигнала «1» и 1,5 мА для сигнала «0» (остаточный ток).
Диапазон сопротивления нагрузки: от 48 Ом до 3,3 кОм.
Ламповая нагрузка: 5 Вт, поддерживает параллельное подключение двух выходов для повышения производительности, а также обеспечивает поддержку резервного управления нагрузкой.
Частота переключения: резистивная нагрузка 100 Гц, индуктивная нагрузка 0,5 Гц, а ламповая нагрузка 1 Гц. Типичное предельное значение для индуцированного напряжения выключения ламповой нагрузки составляет 1L+/2L+(-47 В).
Защита от короткого замыкания на выходе: электронного типа, с типичным порогом срабатывания 0,7 А (на канал).
Ограничение по длине кабеля:
Длина экранированного кабеля: до 30 метров.
Длина неэкранированного кабеля: до 30 метров.
