PFXGP4501TADC

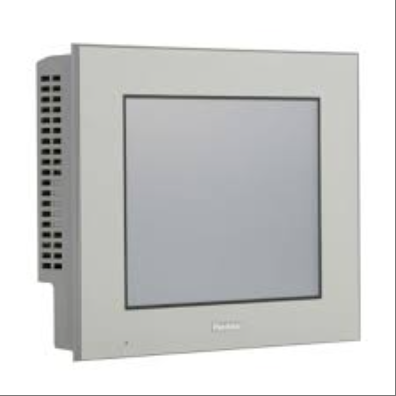

Модель PFXGP4501TADC представляет собой 10,4-дюймовый продукт человеко-машинного интерфейса (HMI), который оснащен 65536-цветным TFT-дисплеем True Color LCD с разрешением VGA 640 × 480 пикселей. Он сопряжен с аналоговой резистивной сенсорной панелью для интуитивного управления и четких эффектов отображения. Этот продукт оснащен 32 МБ внутренней памяти, 320 КБ резервной памяти и 64 КБ переменной области. Он поддерживает Ethernet, RS-232C, RS-422/485, USB и слоты для карт SD и может гибко подключаться к различному промышленному оборудованию. Его конструкция машины для нанесения покрытия соответствует нескольким международным стандартам и обладает такими характеристиками, как пылезащита и защита от помех, что делает его пригодным для сложных промышленных сред. Этот HMI также поддерживает удаленный сбор и управление данными и может быть объединен с такими инструментами, как Microsoft Office и SQL через программное обеспечение Pro Server EX, для создания экономичной и эффективной системы управления данными, что значительно улучшает качество и эффективность производства. Это надежное решение в области промышленной автоматизации.
Технические характеристики для PFXGP4501TADC
Производительность дисплея и сенсорного экрана
Тип экрана дисплея: 10,4-дюймовый цветной TFT-дисплей с разрешением 640 × 480 пикселей (VGA), отображающий 65536 цветов (без мерцания)/16384 цвета (мерцание), обеспечивая четкие и изящные эффекты отображения изображений.
Подсветка: с помощью белой светодиодной подсветки можно регулировать яркость до 16 уровней, а срок службы подсветки составляет более 50000 часов (непрерывная работа при температуре 25 ℃, пока яркость не упадет до 50% от исходного уровня).
Сенсорная панель: Аналоговая резистивная сенсорная панель с разрешением 1024 × 1024 и сроком службы более 1 000 000 нажатий, обеспечивающая чувствительное и точное сенсорное управление.
2. Место для хранения и программ
Внутренняя память: FLASH EPROM 32 МБ, включая область логических программ, для хранения большого количества программ и данных.
Резервное хранилище: SRAM 320 КБ, для резервного копирования используются сменные литиевые батареи, обеспечивающие безопасность данных.
Переменная область: SRAM 64 КБ, также резервируется сменными литиевыми батареями для хранения переменных данных.
Область программ: FLASH EPROM 132 КБ, способная вместить около 15000 шагов программы, отвечающая требованиям сложной логики управления.
3. Интерфейс и связь
Последовательный порт: Предоставляет два типа последовательных портов, RS-232C и RS-422/485, поддерживающих асинхронную передачу. Длина данных может быть 7 или 8 бит, стоповый бит может быть 1 или 2 бита, а метод проверки может быть нулевым, нечетным или четным. Диапазон скорости передачи данных широк, что соответствует потребностям связи различных устройств.
Порт Ethernet: поддерживает стандарты IEEE802.3i/IEEE802.3u, обеспечивает скорость передачи данных 10BASE-T/100BASE-TX, использует разъемы RJ-45 для простого подключения к сети и передачи данных.
Интерфейс USB: предоставляет два типа интерфейсов, USB 2.0 (TYPE-A) и USB 2.0 (Mini-B), поддерживающих высокоскоростную передачу данных и расстояние связи до 5 метров.
Слот для SD-карты: поддерживает расширение памяти SD-карты, что упрощает резервное копирование и передачу данных.
4. Электрические и экологические характеристики
Входное напряжение: 24 В постоянного тока, диапазон номинального напряжения от 19,2 В до 28,8 В постоянного тока, допустимое время отключения питания не более 10 мс, потребляемая мощность менее 17 Вт, мгновенный ток не более 30 А.
Прочность изоляции: клемма питания и клемма FG могут выдерживать напряжение переменного тока 1000 В и 20 мА в течение менее 1 минуты.
Сопротивление изоляции: Сопротивление изоляции между клеммой питания и клеммой FG превышает DC500 В и 10 МОм.
Рабочая температура: от 0 ℃ до 55 ℃, температура хранения: от -20 ℃ до +60 ℃, подходит для различных рабочих сред.
Рабочая влажность: от 10% до 90% относительной влажности (без конденсации, температура влажного термометра ниже 39 ℃), влажность при хранении также от 10% до 90% относительной влажности (без конденсации, температура влажного термометра ниже 39 ℃).
Давление и высота: Рабочий диапазон давления составляет от 800 гПа до 1114 гПа (ниже высоты 2000 метров).
Антивибрационные и противоударные характеристики: в соответствии со стандартом IEC/EN61131-2 антивибрационные характеристики составляют одну амплитуду 3,5 мм от 5 Гц до 9 Гц, постоянное ускорение 9,8 м/с² от 9 Гц до 150 Гц и 10 циклов (100 минут) по каждой из осей X, Y и Z; Ударопрочность составляет 147 м/с², по 3 цикла по каждой из осей X, Y и Z.
Помехоустойчивость и антистатичность: напряжение помех 1000 Впик-пик, период импульса 1 мкс, время нарастания 1 нс (через имитатор шума); Контактный разряд 6 кВ (соответствует стандартам IEC/EN61000-4-2, уровень 3).
5. Структура и размер
Структура: Эквивалент IP65f NEMA # 250 TYPE 4X/13 (передняя панель установлена и зафиксирована), обеспечивает превосходные характеристики защиты.
Метод охлаждения: Естественное воздушное охлаждение, дополнительное охлаждающее оборудование не требуется.
Вес: менее 2 кг (только основной блок), простота установки и транспортировки.
Размеры: Ш272,5 мм × В214,5 мм × Г57 мм, компактный дизайн экономит место.
Размер проема панели: Ш259 мм × В201 мм, удобен для установки на шкафы управления и другое оборудование.
Толщина панели: от 1,6 мм до 5 мм, подходит для монтажа панелей различной толщины.
