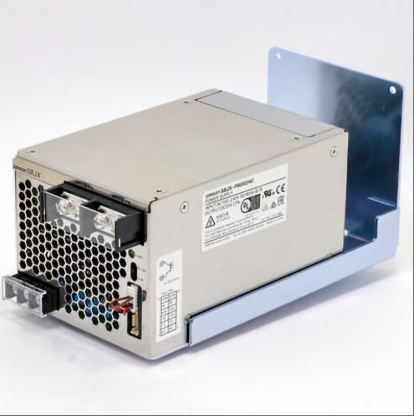

S8JX-P60024C
Модель S8JX-P60024C представляет собой импульсный источник питания с выходной мощностью 600 Вт, монтируемый на DIN-рейку, способный выдавать напряжение 24 В постоянного тока и ток 27 А, подходящий для нужд электропитания промышленного оборудования автоматизации. Он имеет широкую входную конструкцию (AC100-240 В), совместим с несколькими национальными стандартами напряжения, а также имеет встроенную коррекцию коэффициента мощности и технологию фильтрации EMI ClassB, эффективно снижающую гармонические помехи. Изделие соответствует международным сертификатам безопасности, таким как UL и EN, поддерживает установку на передней панели или на рейке и оснащено тройными механизмами защиты от перегрузки, перенапряжения и перегрева. Когда выходной ток превышает установленное значение на 105–160 %, автоматически срабатывает защита от ограничения тока. Когда выходное напряжение превышает 130 % от номинального значения, источник питания отключается и отображается красный световой сигнал тревоги. Кроме того, он использует естественную структуру рассеивания тепла с воздушным охлаждением и может работать при полной нагрузке при температуре окружающей среды 40 ℃. Он поддерживает функцию компенсации дистанционного зондирования и может автоматически компенсировать падение напряжения на линии нагрузки через клемму +S/- S, чтобы обеспечить стабильное напряжение на клеммах. Эта модель широко используется в промышленных сценариях, таких как станки с ЧПУ, упаковочное оборудование, системы сортировки логистики и т. д. благодаря своей высокой плотности мощности, компактным размерам (239,8 × 77,6 × 118,5 мм) и уровню защиты IP20.
Технические характеристики для S8JX-P60024C
Основные электрические параметры
Диапазон входного напряжения: от 85 В до 264 В переменного тока (совместимо с колебаниями глобальной электросети)
Выходные характеристики: 24 В постоянного тока/27 А (номинальная выходная мощность 600 Вт)
Характеристики эффективности: типичная эффективность до 90%, потребление энергии без нагрузки менее 1 Вт
Коэффициент регулирования напряжения: ± 0,5% (стабильность выходного напряжения при колебаниях нагрузки)
Коэффициент регулировки нагрузки: ± 1% (стабильность выходного сигнала при изменении входного напряжения)
2. Стандарты установки и защиты
Метод установки: поддерживает установку на стандартную DIN-рейку 35 мм.
Степень защиты: IP20 (за исключением открытых участков клеммных колодок)
Сопротивление изоляции: Входная/выходная клемма относительно земли ≥ 500 МОм (тест DC500 В)
Сопротивление напряжению: Вход-выход/земля 3000 В переменного тока/1 минута без пробоя
3. Адаптивность к окружающей среде
Рабочая температура: от -20 ℃ до +70 ℃ (при полной нагрузке)
Температура хранения: от -40 ℃ до +85 ℃
Диапазон влажности: от 5% до 95% относительной влажности (без конденсации)
Адаптация к высоте: ≤ 5000 метров (используется для снижения мощности)
4. Функции защиты и мониторинга
Защита от перегрузки: автоматическое ограничение тока при 105% -150% номинальной нагрузки
Защита от короткого замыкания: постоянный выходной ток в случае короткого замыкания на выходе, автоматически восстанавливается после устранения неисправности
Защита от перенапряжения: отключение выхода, если выходное напряжение превышает 28,8 В
Защита от перегрева: снижение нагрузки начинается, когда внутренняя температура достигает 85 ℃, и выключается, когда она достигает 90 ℃.
Индикация состояния: двухцветный светодиод отображает состояние питания/неисправности
5. Электромагнитная совместимость и сертификация
Стандарт ЭМС: Соответствует EN55011 Класс B (кондуктивные/излучаемые)
Сертификация безопасности: UL60950-1, EN60950-1, сертификация CQC
Подавление гармоник: соответствует стандарту IEC61000-3-2 Класс D
Помехоустойчивость: соответствует стандартам IEC61000-4-2–6
6、 Механический и электрический интерфейс
Размеры: 239,8 мм (ширина) x 77,6 мм (высота) x 118,5 мм (глубина)
Вес: приблизительно 1,2 кг
Клемма для подключения: винтовая клемма поддерживает диаметр провода AWG14-22
Сопротивление заземления: ≤ 100 мОм (от клеммы заземления до корпуса)
7. Расширенная функциональность
Дистанционное управление: дополнительный входной сигнал дистанционного управления ВКЛ/ВЫКЛ
Тонкая настройка напряжения: поддерживает регулировку выходного напряжения в диапазоне ± 10%
Параллельное резервирование: 3 блока могут быть подключены параллельно для достижения резервного источника питания N+1
Дистанционная сигнализация: обеспечивает выход сигнала неисправности через сухой контакт
Наши услуги:
1. Вся наша продукция новая, оригинальная и хорошего качества.
2. Наши цены очень конкурентоспособны.
3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.
4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.
Упаковка и доставка:
1. 100% новый товар с оригинальной заводской печатью!
2. Гарантия: 1 год
3. Упаковка: оригинальная картонная упаковка.
4. Срок доставки: отправка в течение 3–7 дней после оплаты.
5. Все товары будут проверены перед отправкой.
