NS5-MQ10B-V2

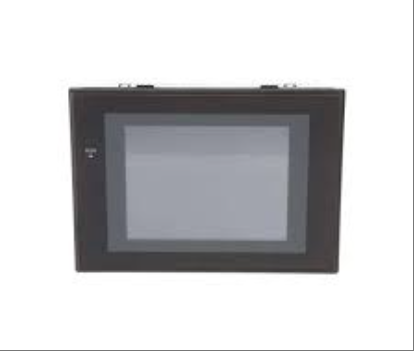

Модель продукта NS5-MQ10B-V2 представляет собой 5,7-дюймовый цветной сенсорный TFT-экран человеко-машинного интерфейса (HMI), разработанный с черным корпусом и оснащенный светодиодным экраном с подсветкой высокой яркости. Передняя панель имеет уровень защиты IP65, который может эффективно предотвращать попадание пыли и воды, адаптироваться к рабочему диапазону температур от 0 ° C до 50 ° C и влажности окружающей среды от 35% до 85% и совместима с источником питания постоянного тока DC24V ± 15%. Он стандартно поставляется с последовательным интерфейсом связи RS-232C и поддерживает функцию расширения карты памяти. В сочетании с резистивной сенсорной технологией и производительностью дисплея промышленного класса он может стабильно работать в механическом производстве, на линиях автоматизации производства и в других сценариях, обеспечивая надежное решение для взаимодействия человека и машины для малых и средних устройств.
Технические характеристики для NS5-MQ10B-V2
Основная информация
Серия: НС
Тип: Сенсорный экран
Размер дисплея: 5,7 дюйма
Тип дисплея: Цветной
Цвет корпуса: черный
2、 Электрические параметры
Напряжение питания: 24 В постоянного тока (допустимый диапазон изменения напряжения составляет 20,4–27,6 В постоянного тока, т.е. 24 В постоянного тока ± 15%)
3. Адаптивность к окружающей среде
Диапазон рабочих температур: от 0 °C до 50 °C (Примечание: температура рабочей среды ограничена углом установки. Если не установлено устройство расширения, диапазон рабочих температур составляет 0–45 °C; при установке блока видеовхода или блока интерфейса связи контроллера диапазон рабочих температур составляет 0–35 °C; при угле установки в горизонтальной плоскости от 30 до 90 °C диапазон рабочих температур составляет 0–50 °C)
Диапазон температур хранения: от -20 °C до 60 °C
Влажность рабочей среды: от 35% до 85% (0-40 °C), от 35% до 60% (40-50 °C) (без конденсации)
Рабочая среда: неагрессивный газ
Защита от проникновения: IP65 (пыле- и водонепроницаемость); NEMA 4
Помехоустойчивость: соответствует стандарту IEC61000-4-4 и может выдерживать кратковременные помехи 2 кВ (линия электропередачи)
Ударопрочность: выдерживает удар скоростью 147 м/с² во время работы, по 3 удара в направлениях X, Y и Z каждый
Вибростойкость: во время работы устройство может выдерживать вибрации частотой 5–8,4 Гц с одинарной амплитудой 3,5 мм или 8,4–150 Гц и скоростью 9,8 м/с², при этом должно быть не менее 10 вибраций в направлениях X, Y и Z в каждом направлении.
4、 Параметры отображения
Эффективная площадь отображения: ширина 117,2 x высота 88,4 мм
Цветность дисплея: 256 цветов
Точки: Горизонтальные 320 точек x Вертикальные 240 точек
Перспектива: Влево/Вправо: 80 °, Вверх: 80 °, Вниз: 60 °
Емкость данных экрана: 60 Мбайт
Регулировка яркости: с помощью сенсорного экрана можно настроить три или 32 уровня яркости.
Обнаружение ошибок подсветки: оснащен функцией обнаружения ошибок подсветки, индикатор работы уведомит миганием зеленого света
5、 Параметры сенсорного экрана
Режим сенсорного экрана: Матрица блокирующая пленка
Количество переключений/разрешение: 300 (по горизонтали 20 × по вертикали 15), переключение 16 × 16 точек каждый раз
Срок службы: 1000000 срабатываний касания
6. Хранение и расширение
Поддержка карт памяти: поддерживает расширение карт памяти
Емкость данных экрана: 60 МБ (данные изображений поддерживают формат BMP или JPG, 32768 цветов)
7. Программное обеспечение и функции
Поддержка языков: поддерживает 42 языка, включая японский, упрощенный китайский, традиционный китайский, корейский, английский, французский, немецкий, итальянский, португальский, испанский и т. д.
Отображение цветовой метки: можно указать в CX Designer, поддерживает указание шрифта, стиля и размера
Отображение чисел, будильников и строк: поддерживает растягиваемый готический шрифт с регулируемым диапазоном масштабирования от 6 до 255 точек; одновременная поддержка нескольких стилей шрифтов, таких как грубый, стандартный и мелкий
Функция мигания: поддерживает функцию мигающего объекта, можно выбрать один из 10 зарегистрированных типов настроек мигания, а также задать скорость и диапазон мигания.
