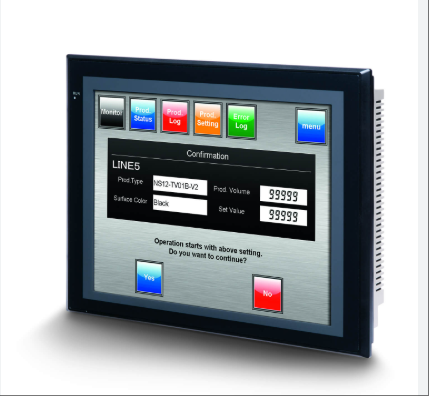

NS12-TS01B-V2
Модель продукта NS12-TS01B-V2 представляет собой 12,1-дюймовый цветной сенсорный экран TFT человеко-машинного интерфейса (HMI), оснащенный светодиодным экраном высокой яркости с подсветкой, поддерживающим 65536 цветных дисплеев с разрешением 640 × 480 пикселей. Он оснащен технологией резистивного сенсорного экрана и имеет промышленные характеристики защиты. Уровень защиты корпуса достигает IP65, что позволяет эффективно предотвращать попадание пыли и воды, адаптироваться к диапазону рабочих температур от 0 ° C до 50 ° C и влажности от 35% до 85% и совместим с источником питания DC24V ± 15%. Он поддерживает последовательный интерфейс связи RS-232C и встроенный порт Ethernet, расширяемый слот для карты памяти Compact Flash, стандартный объем памяти 60 МБ, поддерживает многоязычный дисплей (включая китайский) и интегрирует CX One. Набор инструментов реализует синхронную разработку моделирования программ релейных диаграмм и данных изображений, что подходит для мониторинга оборудования, сбора данных и визуализации взаимодействия, необходимого в сложных промышленных сценариях, особенно для сценариев управления промышленной автоматикой с высокими требованиями к размеру дисплея, уровню защиты и масштабируемости связи.
Технические характеристики для NS12-TS01B-V2
Основные характеристики
Размер дисплея: цветной TFT-дисплей с диагональю 12,1 дюйма, обеспечивающий большую видимую область для удовлетворения потребностей сложных промышленных сцен.
Цвет корпуса: черный, в соответствии с техническими условиями проектирования промышленного оборудования.
Уровень защиты: IP65 (пыле- и водонепроницаемый), соответствует стандартам NEMA 4, подходит для использования в суровых условиях, таких как высокая запыленность и влажность.
2、 Параметры отображения
Разрешение: 640 × 480 пикселей, что соответствует требованиям к точности отображения промышленных сцен.
Цвет дисплея: 65536-цветной дисплей с поддержкой сложной графики и динамического представления изображений.
Тип дисплея: TFT LCD со светодиодной подсветкой, сочетающий высокую яркость и низкое энергопотребление.
3、 Электрические параметры
Напряжение питания: DC24 В ± 15% (т.е. 20,4–27,6 В), совместимо с основными системами электроснабжения на промышленных объектах.
Потребляемая мощность: Конкретные значения не разглашаются, но экономия энергии достигается за счет светодиодной подсветки.
4. Адаптивность к окружающей среде
Диапазон рабочих температур: от 0 °C до 50 °C (может регулироваться за счет угла установки и модуля расширения, при отсутствии устройства расширения составляет 0–45 °C; при установке блока видеовхода или блока интерфейса связи контроллера — 0–35 °C; при угле установки 30–90 ° в горизонтальном направлении — 0–50 °C).
Диапазон температур хранения: от -20 °C до 60 °C, подходит для экстремальных условий хранения.
Диапазон рабочей влажности: от 35% до 85% относительной влажности (без конденсации), что соответствует эксплуатационным требованиям влажных цехов.
5. Интерфейс и связь
Интерфейс связи: стандартным является последовательный интерфейс связи RS-232C, а некоторые модели могут быть оснащены портами Ethernet, поддерживающими несколько промышленных протоколов.
Расширение памяти картами: встроенный слот Compact Flash, поддерживающий расширение емкости карт памяти.
Интерфейс USB: обеспечивает интерфейс USB, поддерживает загрузку программ и резервное копирование данных.
6、 Функциональные характеристики
Технология сенсорного экрана: резистивный сенсорный экран, поддерживающий работу в перчатках, со сроком службы касаний до 1 000 000 раз (при 25 °C).
Поддержка нескольких языков: включая отображение на китайском языке, подходит для глобальных сценариев применения.
Возможность записи данных: возможность хранения 160000 точек данных и 5000 записей сигналов тревоги, поддержка отслеживания исторических данных.
Инструментарий разработки: Интеграция инструментария CX One для синхронной разработки моделирования программ релейных диаграмм и экранных данных.
Функция будильника: встроенная система кодов будильника, поддерживающая 10 экранов и управление рецептами 1:10.
Поддержка векторной графики: совместимость с дисплеями векторной графики, улучшение взаимодействия с интерфейсом.
Пользовательский скрипт: поддерживает программирование пользовательских скриптов для улучшения функциональности и масштабируемости.
