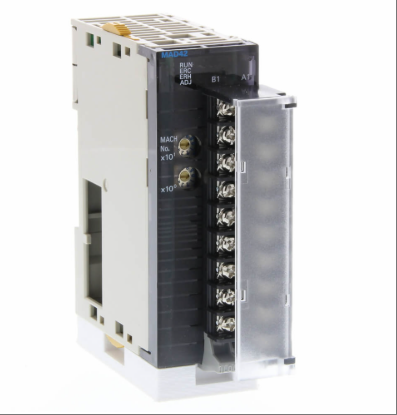

Omron CJ1W-MAD42 Новый и оригинальный Высокое качество

CJ1W-MAD42

Модель продукта CJ1W-MAD42 представляет собой многофункциональный модуль ввода/вывода, который объединяет функции аналогового ввода и вывода, разработанный специально для систем управления промышленной автоматикой. Этот модуль имеет 4 аналоговых входных канала и поддерживает выбор нескольких диапазонов сигналов, включая 1-5 В, 0-5 В, 0-10 В, -10-10 В и 4-20 мА. Он может гибко адаптироваться к различным типам датчиков и передатчиков; Одновременно предоставляя 2 аналоговых выходных канала, поддерживая выход сигнала напряжения или тока, для удовлетворения точных требований управления приводом. Его основные преимущества включают высокое разрешение (1/4000, может быть установлено на 1/8000) и возможность высокоскоростного преобразования (1 мс/точка, может быть установлено на уровне ниже 500 мкс/точка), что обеспечивает получение и вывод сигнала в реальном времени; Комплексная точность достигает ± 0,2% для выходного напряжения и ± 0,2% для выходного тока, что обеспечивает точность данных. Модуль оснащен практическими функциями, такими как обнаружение обрыва провода, удержание пика и обработка усреднения, а также поддерживает настройку усиления смещения и регулировку усиления отклонения, что значительно улучшает помехоустойчивость системы и гибкость управления. Кроме того, CJ1W-MAD42 имеет компактную конструкцию, которая поддерживает установку на DIN-рейку, что упрощает его бесшовную интеграцию с ПЛК серии CJ1. Он широко используется в сложных промышленных сценариях, таких как станки с ЧПУ, металлургия, нефть и газ, бумажная печать, текстильная печать и крашение, и является ключевым компонентом для создания высокоточных и высоконадежных систем управления автоматикой.

Технические характеристики для CJ1W-MAD42

Основные электрические параметры

Входные баллы: 4 балла

Выходные баллы: 2 балла

Диапазон сигнала:

Вход: поддерживает несколько диапазонов сигналов, таких как 1–5 В, 0–5 В, 0–10 В, -10–10 В, 4–20 мА и т. д. Каждую точку входа можно настроить индивидуально.

Выход: поддерживает несколько диапазонов сигналов, таких как 1–5 В, 0–5 В, 0–10 В, -10–10 В, 4–20 мА и т. д. Каждую точку выхода можно настроить индивидуально.

разрешающая способность:

Разрешение по умолчанию: 1/4000

Регулируемое разрешение: 1/8000 (достигается с помощью настроек программного обеспечения)

Скорость конвертации:

Скорость преобразования по умолчанию: 1 мс/точка

Регулируемая скорость преобразования: менее 500 мкс/точку (достигается с помощью настроек программного обеспечения)

Полная точность:

Точность входного напряжения: ± 0,2%

Точность входного тока: ± 0,2%

Точность выходного напряжения: ± 0,3%

Точность выходного тока: ± 0,3%

2、 Функциональные характеристики

Обнаружение обрыва провода: когда входной диапазон установлен на 1–5 В, а напряжение падает ниже 0,8 В или установлен на 4–20 мА, а ток падает ниже 3,2 мА, включается функция обнаружения обрыва провода, а преобразованные данные будут установлены на 8000Hex.

Функция удержания пика: позволяет захватывать и удерживать пиковое значение входного сигнала для последующего анализа и обработки.

Усредненная обработка: поддерживает усредненную обработку входных сигналов для снижения шумовых помех и повышения стабильности сигнала.

Настройка смещения и усиления: поддерживает регулировку смещения и усиления входных сигналов для удовлетворения потребностей различных сценариев применения.

Преобразование отношения: может выполнять преобразование отношения входных сигналов для достижения линеаризации сигнала.

Сохранение выходного сигнала: в случае отключения питания или перезапуска модуля выходной сигнал может оставаться неизменным, обеспечивая непрерывность и стабильность работы системы.

3. Механические и установочные параметры

Размеры: ширина модуля составляет 31 мм (конкретные размеры могут немного отличаться в зависимости от версии продукта), а высота и глубина соответствуют другим блокам ввода-вывода серии CJ1, что упрощает установку в компактных шкафах.

Способ установки: поддерживает установку на DIN-рейку и может быть легко интегрирован с ПЛК серии CJ1.

Тип клеммы: Разработан со съемными клеммными колодками для удобства подключения и обслуживания на месте.

Вес: около 150 г (удельный вес может немного отличаться в зависимости от версии продукта)

4. Адаптивность к окружающей среде

Рабочая температура: 0 ℃~55 ℃

Температура хранения: -25 ℃~70 ℃ (без конденсации и замерзания)

Диапазон влажности: от 10% до 90% относительной влажности (без конденсации)

Высота: ≤ 2000 м

Степень защиты: IP20 (эффективно предотвращает попадание пыли и посторонних предметов внутрь модуля)

5. Электромагнитная совместимость и сертификация

Электромагнитная совместимость: соответствует стандартам электромагнитной совместимости, таким как IEC61000-4-4, эффективно противостоит электромагнитным помехам.

Сертификация безопасности: международные сертификаты безопасности, такие как UL508, ANSI/ISA 12.12.01, EN 61131-2, CE, cULus, Lloyd, NK и т. д., гарантируют безопасность оборудования в промышленных условиях.

Помехоустойчивость: устойчивость к помехам в линии электропередачи напряжением 2 кВ (соответствует стандарту IEC61000-4-4), что обеспечивает точность приема и вывода сигнала.

6. Электропитание и потребление тока

Рабочее напряжение: DC24V (диапазон напряжений DC20.4V~28.8V)

Потребляемый ток 5 В: 0,58 А (удельный потребляемый ток может немного отличаться в зависимости от версии продукта)

Потребляемый ток при напряжении 24 В: В зависимости от фактической нагрузки модуля он обычно составляет от десятков до сотен миллиампер.
