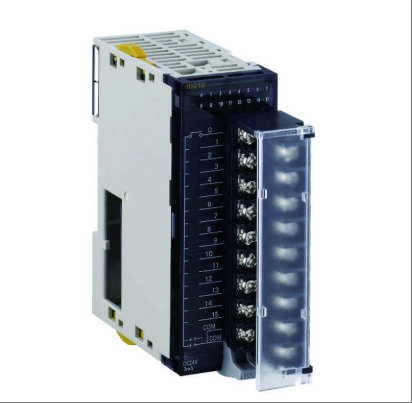

CJ1W-ID212
Модель CJ1W-ID212 представляет собой высокопроизводительный цифровой входной модуль, разработанный специально для промышленной автоматизации. Он имеет 16-точечную функцию входа DC24V, использует компактную структуру установки на DIN-рейку, поддерживает биполярный режим входа NPC/PNP, совместим с широким диапазоном напряжений DC20,4 В - 26,4 В, имеет входное сопротивление 3,3 кОм и типичный входной ток 7 мА при DC24V. Его основные преимущества включают в себя возможность быстрого реагирования (время реагирования ON ≤ 15 мкс, время реагирования OFF ≤ 90 мкс) и поддерживает гибкую настройку задержки реагирования (0-32 мс) с помощью программного обеспечения, подходит для сценариев высокоскоростного захвата сигнала; Модуль использует технологию изоляции оптопары, при этом каждая группа из 8 точек входа изолирована от внутренней цепи ПЛК. Сопротивление изоляции составляет ≥ 20 МОм (DC100 В), а выдерживаемое напряжение составляет AC1000 В/1 минуту (ток утечки ≤ 10 мА), что значительно улучшает помехоустойчивость системы; Встроенный цифровой фильтр (регулируемый от 0 до 32 мс) может эффективно отфильтровывать шумовые помехи, а каждая точка входа оснащена независимым светодиодным индикатором для быстрой диагностики состояния входного сигнала; Поддерживает интерфейсы разъемов Fujitsu/OTAX или MIL, адаптируется к различным потребностям в электропроводке на месте и прошел международные сертификации, такие как CE, cULus, Lloyd, NK и т. д., в соответствии с экологическими стандартами RoHS3. Он широко используется в промышленных сценариях, таких как механическое производство, линии по производству упаковки, логистическая сортировка и т. д., где требуется высокоскоростная и высокоточная обработка входного сигнала, и является ключевым компонентом в создании надежных систем управления автоматизацией.
Технические характеристики для CJ1W-ID212
Электрические параметры
Номинальное входное напряжение: DC24V, допустимый диапазон напряжений — DC20,4–26,4V.
Входной ток: при постоянном напряжении 24 В типичное значение составляет 7 мА.
Тип входа: поддерживает стандарты подключения NPN или PNP, пользователи могут гибко выбирать в зависимости от имеющегося на объекте оборудования.
Время отклика на вход:
Время отклика ВКЛ: по умолчанию 8 мс, может быть изменено до 16 мс, 32 мс или 64 мс с помощью настроек в соответствии с различными сценариями применения.
Время отклика OFF: Типичное значение составляет 90 мкс (по другим данным оно может быть всего 15 мкс, а конкретное значение может немного отличаться в зависимости от условий тестирования или версий продукта), что обеспечивает быструю реакцию на изменение входного сигнала.
Метод изоляции входа: благодаря использованию технологии изоляции оптопары каждая группа из 8 входных сигналов изолирована от внутренней цепи ПЛК с сопротивлением изоляции ≥ 20 МОм (DC500 В), выдерживаемым напряжением AC1000 В/1 минута (ток утечки ≤ 10 мА), эффективно подавляя электромагнитные помехи.
2. Механические и установочные параметры
Размеры: ширина 31 мм, высота 90 мм, глубина 89 мм (другие данные указывают глубину 65 мм, которая может отличаться в зависимости от версий продукта или стандартов измерения).
Вес: приблизительно от 100 г до 160 г (конкретные значения могут немного отличаться в зависимости от конфигурации продукта или материала корпуса).
Способ установки: поддерживает установку на DIN-рейку, что соответствует тенденции компактной и модульной конструкции промышленного автоматизированного оборудования.
Метод подключения: Для подключения используйте винтовые клеммные колодки с номерами клемм A0~A8 и B0~B8 (некоторые клеммы не напечатаны на устройстве, см. внешнюю схему подключения), чтобы обеспечить стабильное и надежное электрическое соединение.
3. Функциональные характеристики
Индикатор входа: каждая точка входа оснащена независимым светодиодным индикатором, который отображает состояние входного сигнала в реальном времени для удобства отладки и обслуживания.
Функция фильтрации входного сигнала: встроенный цифровой фильтр, регулируемое время фильтрации от 0 до 32 мс, эффективно отфильтровывает помехи на месте и улучшает стабильность сигнала.
Настройка задержки на входе: поддерживает функцию задержки включения/выключения (0–32 мс), что позволяет избежать сбоев в работе, вызванных дрожанием входного сигнала.
Совместимость: поддерживает интерфейсы разъемов Fujitsu/OTAX или MIL, адаптируясь к различным требованиям к электропроводке на месте.
4. Адаптивность к окружающей среде
Рабочая температура: от 0 ℃ до 55 ℃, что соответствует температурным требованиям обычных промышленных сред.
Температура хранения: от -25 ℃ до 70 ℃, подходит для экстремальных условий хранения и транспортировки.
Диапазон влажности: 10%~90% относительной влажности (без конденсации), подходит для влажных и сухих помещений.
Уровень защиты: IP20, предотвращает попадание внутрь твердых посторонних предметов диаметром более 12,5 мм.
5. Электромагнитная совместимость и сертификация
Сертификация по безопасности: благодаря международным сертификатам, таким как CE, cULus, Lloyd, NK и т. д., обеспечивается соответствие мировым стандартам промышленной безопасности.
Экологические стандарты: Соответствует спецификациям RoHS3, уровень чувствительности к влаге MSL1 (неограниченный), подходит для сценариев со строгими экологическими требованиями.
Электромагнитная совместимость: устойчивость к помехам в линии электропередачи напряжением 2 кВ (стандарт IEC61000-4-4), что обеспечивает стабильную работу в сложных электромагнитных условиях.
Наши услуги:
1. Вся наша продукция новая, оригинальная и хорошего качества.
2. Наши цены очень конкурентоспособны.
3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.
4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.
Упаковка и доставка:
1. 100% новый товар с оригинальной заводской печатью!
2. Гарантия: 1 год
3. Упаковка: оригинальная картонная упаковка.
4. Срок доставки: отправка в течение 3–7 дней после оплаты.
5. Все товары будут проверены перед отправкой.
