MITSUBISHI GT1685M-STBA Новый и оригинальный Высокое качество

GT1685M-STBA

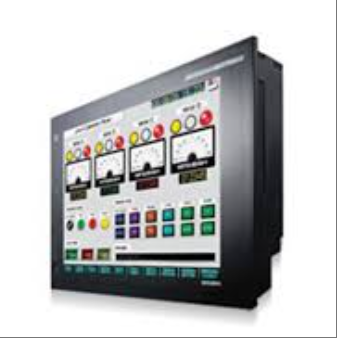

Модель GT1685M-STBA — это высокопроизводительный 12,1-дюймовый цветной сенсорный экран человеко-машинного интерфейса (HMI), разработанный специально для промышленной автоматизации и коммерческого оборудования. Он оснащен цветным ЖК-дисплеем TFT с высокой яркостью, широким углом обзора и разрешением 800 × 600 пикселей, который может отображать 65536 ярких цветов, обеспечивая четкие и реалистичные визуальные эффекты даже в условиях сильного освещения. Изделие оснащено аналоговой резистивной сенсорной панелью, которая является отзывчивой и долговечной, со сроком службы более 1 миллиона операций, подходящей для высокочастотных сценариев взаимодействия человека с компьютером.

Эта модель поддерживает широкий диапазон входного напряжения переменного тока 100-240 В и имеет уровень защиты IP67, который эффективно противостоит пыли и брызгам воды. Подходит для рабочих сред с широким диапазоном температур от -20 ℃ до 60 ℃, особенно для сложных промышленных сред. Имеет встроенное пользовательское хранилище объемом 15 МБ (расширяется до 57 МБ) и интегрирует интерфейсы Ethernet, RS-232, RS-422/485 и USB. Совместим с основными промышленными протоколами связи, такими как CC Link и Modbus, и может легко подключаться к таким устройствам, как ПЛК и преобразователи частоты, для достижения многопротокольного совместного управления. Кроме того, продукт поддерживает мультимедийный видеосигнал и вход сигнала RGB, что отвечает потребностям визуализации состояния устройства и мониторинга данных. Благодаря компактной конструкции, высокой надежности и масштабируемости GT1685M-STBA широко используется в таких областях, как механическое производство, упаковка, логистика и коммерческие зарядные станции, предлагая эффективные и стабильные решения для взаимодействия человека и машины для систем промышленной автоматизации.

Технические характеристики для GT1685M-STBA

Параметры отображения

Размер экрана: 12,1 дюйма.

Разрешение: 800 × 600 (SVGA) с высокой точностью отображения может удовлетворить требования к четкости изображения в промышленных сценах.

Тип дисплея: цветной ЖК-дисплей TFT с высокой яркостью и широким углом обзора, с насыщенными цветами и широким углом обзора, 80 градусов влево и вправо, 80 градусов вверх и 60 градусов вниз, что позволяет удобно просматривать содержимое экрана под разными углами.

Цвет дисплея: 65536 цветов с естественными цветовыми переходами, позволяющими создавать тонкие визуальные эффекты.

Яркость ЖК-дисплея: 470 кд/м², что обеспечивает хорошую видимость даже в условиях яркого освещения.

Регулировка яркости: поддерживает 8-уровневую регулировку яркости, и пользователи могут настраивать ее в соответствии с фактическими условиями окружающего освещения.

Размер экрана дисплея: 246 (Ш) × 184,5 (В) мм.

Количество отображаемых символов: 37 строк по 50 символов (EM) для стандартного шрифта в 16 точек и 50 строк по 66 символов (EM) для стандартного шрифта в 12 точек.

Параметры подсветки

Тип подсветки: светодиодная (незаменяемая), со сроком службы до 60000 часов (при яркости дисплея 50% и температуре окружающей среды 25 ℃).

Цвет подсветки: белый.

Параметры сенсорного экрана

Тип сенсорного экрана: аналоговый резистивный сенсорный экран, чувствительная работа, стабильный отклик.

Размер кнопки: минимум 2 × 2, что удобно для пользователей и позволяет выполнять точные операции.

Количество одновременных нажатий: одновременное нажатие нескольких клавиш не допускается, что соответствует основным требованиям к однокнопочному вводу.

Срок службы: более 1 миллиона циклов (рабочее усилие менее 0,98 Н) при высокой прочности.

Параметры восприятия человеческого тела

Расстояние обнаружения: 1 м, способно автоматически определять близость человека и осуществлять интеллектуальное взаимодействие.

Диапазон обнаружения: 70 градусов в нижнем левом углу, слева и справа, с широким диапазоном чувствительности.

Время задержки обнаружения: 0-4 секунды, может быть установлено в соответствии с фактическими потребностями.

Параметры памяти

Емкость флэш-памяти: встроенная 15 МБ, используется для хранения инженерных данных, памяти ОС и т. д.

Срок службы флэш-памяти: 100000 циклов, стабильное и надежное хранение данных.

Расширенная флэш-память: встроенная флэш-память объемом 57 МБ, которую можно расширять по мере необходимости для удовлетворения потребностей в хранении больших объемов данных.

Параметры аккумулятора

Тип батареи: литиевая батарея GT15-BAT.

Срок службы батареи: около 5 лет (температура окружающей среды: 25 ℃), обеспечивая стабильную поддержку питания устройства.

Параметры интерфейса

RS-422/485:1 канал, скорость передачи данных 115200/57600/38400/19200/9600/4800 бит/с, разъем 14-контактный (мама), используется для связи подключенных устройств.

RS-232: один канал, скорость передачи данных 115200/57600/38400/19200/9600/4800 бит/с, разъем типа D-sub 9-контактный (штекер), может использоваться для машинной связи, подключения к компьютеру и т. д.

Ethernet: режим передачи данных — 100BASE-TX, 10BASE-T 1 канал, форма разъема — RJ-45, используется для подключения устройств связи, функций шлюза и подключения к персональному компьютеру.

USB (устройство): максимальная скорость передачи данных составляет 12 Мбит/с на полной скорости с 1 каналом, интерфейс имеет форму USB Mini-B, что позволяет подключать его к персональному компьютеру.

USB (хост): максимальная скорость передачи данных 12 Мбит/с, 1 канал, форма интерфейса TYPE-A, используется для передачи и хранения данных.

Карта CF: стандартный слот для флэш-карты с 1 каналом, интерфейс типа TYPEI, используется для сохранения данных, передачи данных и запуска GOT.

Выбор функциональной платы: функция интерфейса MES использует 1 канал.

Интерфейс расширения: 2 канала для установки модуля связи/дополнительного модуля.

Параметры выходного сигнала зуммера

Тип выхода: монофонический (регулируемая высота тона), обеспечивающий простые звуковые подсказки.

Защитить структурные параметры

Уровень защиты: Передняя часть соответствует стандарту IP67F, а внутренняя часть панели соответствует IP2X (JEM1030), с хорошей пыле- и влагозащитой, подходит для суровых промышленных условий.

параметры установки

Размеры проема панели составляют Ш × В × Г: 316 × 242 × 52 мм.

Размер раскроя панели: 302 (Ш) × 228 (В) мм.

Вес (без учета монтажных принадлежностей): 2,7 кг.

Параметры электропитания

Метод охлаждения: самоохлаждение, без необходимости использования дополнительного охлаждающего оборудования, снижает сложность и стоимость оборудования.

Входное напряжение питания: AC100-240 В (+10%/-15%), широкий диапазон входного напряжения, подходит для различных условий электропитания.

Входная частота: 50/60 Гц ± 5%.

Максимальная кажущаяся мощность: 110 ВА (максимальная нагрузка).

Потребляемая мощность: обычно 46 Вт, 32 Вт при выключенной подсветке, с относительно низким потреблением энергии.

Пусковой ток: менее 28 А (4 мс).

Допускают мгновенное отключение электроэнергии: в течение 20 мс (выше 100 В переменного тока), с определенной устойчивостью к колебаниям напряжения.

Помехоустойчивость: напряжение шума 1500 Впик-пик, амплитуда шума 1 мкс, устойчивая работа в условиях электромагнитных помех через имитатор шума с частотой шума 25-60 Гц.

Устойчивость к напряжению: клемма питания подключается к заземляющему проводу при напряжении 1500 В переменного тока в течение 1 минуты, что обеспечивает безопасность оборудования.

Сопротивление изоляции: клемма питания имеет хорошие изоляционные характеристики при прохождении через измеритель сопротивления изоляции с сопротивлением изоляции 10 МОм или выше для постоянного тока 500 В между заземляющими проводами.
