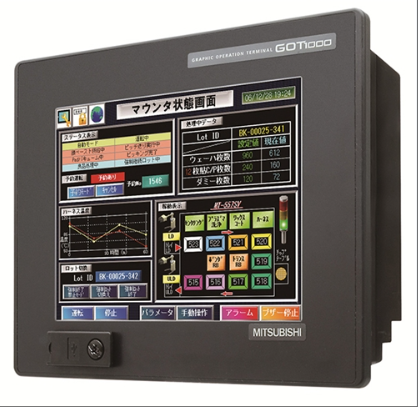

GT1575-VNBD
Модель GT1575-VNBD представляет собой 10,4-дюймовый цветной ЖК-экран TFT с человеко-машинным интерфейсом, который использует разрешение VGA (640 × 480) и технологию отображения 256 цветов. Изображение четкое, имеет высокую яркость и широкий угол обзора, подходит для сложных условий освещения на промышленных объектах. Его матричный резистивный сенсорный экран поддерживает минимальный размер кнопок 16 × 16 точек и может выдерживать касание более 1 миллиона раз (рабочее усилие 0,98 Н). Благодаря 1200 сенсорным клавишам на экран (30 строк × 40 столбцов) он может соответствовать требованиям многозадачной работы. Устройство оснащено 11 МБ пользовательского пространства для хранения, поддерживает интерфейсы расширения USB, RS-232 и CF-карт, совместимо с версиями программного обеспечения GT Works3 1.17T и выше, а также имеет функцию однотонального регулируемого выходного зуммера. Уровень защиты достигает IP65F (спереди) и IP2X (внутри панели), поддерживая широкий диапазон входного напряжения DC24V (± 25%/-20%), с рабочим диапазоном температур 0-55 ℃. Он может адаптироваться к суровым промышленным условиям, таким как пыль и влажность, и широко используется в упаковочном оборудовании, автомобилестроении, управлении энергетикой и других областях.
Технические характеристики для GT1575-VNBD
Параметры отображения
Размер экрана: 10,4-дюймовый цветной TFT ЖК-экран, обеспечивающий высокую яркость и широкий угол обзора.
Разрешение: VGA (640 × 480), обеспечивающее четкое и детализированное изображение.
Цветность дисплея: 256 цветов, что соответствует основным требованиям к цвету промышленного мониторинга.
Углы обзора: 45 градусов влево и вправо, 30 градусов вверх и 20 градусов вниз, что подходит для работы под разными углами.
Яркость ЖК-дисплея: поддерживает функцию регулировки яркости, конкретное значение яркости может отличаться в зависимости от конфигурации продукта или условий использования.
Количество отображаемых символов: при использовании стандартного шрифта с 16-точечной матрицей можно отобразить 40 слов x 30 строк (полная ширина); при использовании стандартного шрифта с 12-точечной матрицей можно отобразить 55 слов x 40 строк (полная ширина).
Фоновая подсветка: Оснащен сменными люминесцентными лампами с холодным катодом и функцией обнаружения отключения подсветки, можно установить время отключения подсветки и время работы заставки.
2、 Параметры касания
Сенсорный режим: Матричный резистивный сенсорный экран, поддерживающий мультитач (до 2 точек одновременного нажатия).
Сенсорные клавиши: каждый экран поддерживает до 1200 сенсорных клавиш (30 строк x 40 столбцов).
Размер кнопки: минимальный размер кнопки составляет 16 x 16 точек на кнопку.
Срок службы: При рабочей силе менее 0,98 Н срок службы сенсора может достигать более 1 миллиона раз.
3、 Параметры хранения
Объем пользовательской памяти: объем встроенной флэш-памяти может меняться в зависимости от обновлений продукта, при этом общая конфигурация составляет 11 МБ и используется для хранения инженерных данных и операционных систем.
Аккумулятор: Оснащен литиевым аккумулятором GT15-BAT со сроком службы около 5 лет при температуре окружающей среды 25 ℃.
Расширенное хранилище: поддерживает расширение карт CF с разъемом TYPEI, что позволяет пользователям удобно выполнять резервное копирование данных и расширять емкость хранилища.
4、 Параметры интерфейса
RS-232: 1 канал, скорость передачи данных составляет 115200/57600/38400/19200/9600/4800 бит/с, интерфейс — D-sub 9-контактный (штекер), используется для связи с подключенными устройствами или подключения к персональным компьютерам.
USB: 1 канал, максимальная скорость передачи данных 12 Мбит/с на полной скорости, интерфейс формата USB Mini-B, используется для подключения к персональным компьютерам.
Другие интерфейсы: могут также включать интерфейсы Ethernet, интерфейсы RS-422/485 и т. д. (конкретные конфигурации интерфейсов могут меняться в зависимости от обновлений продукта) для удовлетворения потребностей в связи с различными устройствами.
5、 Параметры мощности
Входное напряжение питания: DC24V (+25%, -20%), подходит для широкого диапазона колебаний напряжения.
Потребляемая мощность: при нормальных рабочих условиях менее 41 Вт (1790 мА/DC24 В), а при выключенной подсветке — менее 30 Вт (1250 мА/DC24 В).
Импульсный ток: менее 115 А (1 мс, при максимальной нагрузке).
Допустимое время мгновенной остановки: в пределах 10 мс.
Устойчивость к помехам: Шумовое напряжение 500 Впик-пик, амплитуда шума 1 мкс, через имитатор шума с частотой шума 25-60 Гц.
Устойчивость к напряжению: DC500 В в течение 1 минуты между клеммой питания и землей.
Сопротивление изоляции: постоянный ток напряжением 500 В между клеммой питания и заземляющим проводом должен проходить через измеритель сопротивления изоляции сопротивлением 10 МОм или выше.
6. Структура и параметры защиты
Структура защиты: Передняя часть соответствует стандарту IP65F, а внутренняя часть панели соответствует стандарту IP2X, с защитой от пыли и воды.
Размеры: 303 (Ш) × 214 (В) × 49 (Г) мм.
Размер проема панели: 289 (Ш) × 200 (В) мм.
Вес: приблизительно 2,3 кг (без учета монтажных принадлежностей).
