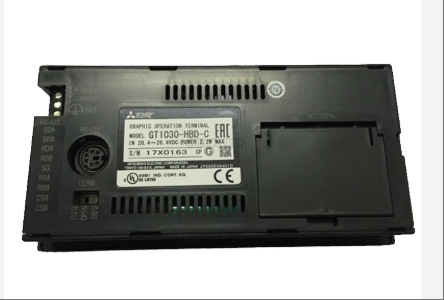

GT1030-HBD-C
GT1030-HBD-C — это 4,5-дюймовый монохромный человеко-машинный интерфейс (HMI) с ЖК-дисплеем STN, разрешением 288 × 96 пикселей, оснащенный 3-цветной светодиодной подсветкой (зеленый/оранжевый/красный), которая может четко отображать в условиях яркого освещения. Его сверхтонкий корпус соответствует уровню защиты IP67, с пыле- и водонепроницаемыми возможностями, подходит для рабочих сред с широким диапазоном температур от -20 ℃ до 50 ℃, особенно для небольших помещений или размещения оборудования на открытом воздухе. Изделие имеет встроенную память объемом 1,5 МБ и поддерживает интерфейсы связи RS-422/RS-232. Он совместим с ПЛК Mitsubishi FX, Q series и сторонними устройствами, а также поддерживает функцию прозрачной передачи FA. Он может реализовывать чтение, запись и мониторинг программ. Эта модель поддерживает шрифты стандарта Unicode 2.1, может отображать несколько языков и достигать текстовых эффектов, таких как курсив и подчеркивание. В сочетании с программным обеспечением GT Designer 3 она может быстро выполнять редактирование и преобразование экрана, что делает ее экономически эффективной альтернативой традиционным индикаторным лампам или небольшим панелям управления в таких сценариях, как механическое управление и автоматизированные производственные линии.
Технические характеристики для GT1030-HBD-C
Параметры отображения
Тип дисплея: монохромный ЖК-экран STN (черно-белый дисплей, высокая контрастность)
Размер экрана: 4,5 дюйма
Разрешение: 288 (ширина) x 96 (высота) пикселей (горизонтальное отображение)
Размер дисплея: 109,42 (ширина) × 35,98 (высота) миллиметров (горизонтальный дисплей)
Количество отображаемых символов:
При использовании шрифта размером 16 пунктов: 36 слов x 6 строк (отображаются горизонтально)
При использовании шрифта размером 12 пунктов: 48 слов x 8 строк (отображаются горизонтально)
Углы обзора: 30 градусов влево и вправо, 20 градусов вверх и 30 градусов вниз (горизонтальное отображение)
Регулировка контрастности: 16 регулируемых уровней
Регулировка яркости: 8 уровней регулировки
Яркость ЖК-дисплея: 200 кд/м² (в зеленом цвете)
Срок службы ЖК-дисплея: около 50000 часов (при температуре окружающей среды 25 ℃ и коэффициенте контрастности 1/5)
2、 Параметры подсветки
Тип подсветки: 3-цветный светодиод (зеленый, красный, оранжевый)
Управление подсветкой: можно управлять цветом, статусом включения/выключения/мигания/выключения, поддерживает настройку времени заставки
Срок службы подсветки: не требует замены, длительный срок службы
3、 Параметры сенсорной панели
Количество сенсорных клавиш: до 50 на экран (матричный режим)
Размер сенсорной клавиши: 16 x 16 точек
Срок службы сенсора: более 1 миллиона раз (рабочее усилие менее 0,98 Н)
Поддержка одновременного нажатия: 2 сенсорные клавиши можно нажимать одновременно
4、 Параметры хранения
Область хранения данных пользователя: встроенная флэш-память емкостью менее 1,5 МБ, используемая для хранения инженерных данных.
Срок службы памяти (количество записей): 100000 раз
Емкость SRAM: 128 КБ
5. Параметры аккумулятора (продается отдельно)
Тип батареи: литиевая батарея GT11-50BAT
Резервные объекты: данные часов, записи будильников, данные рецептов, значения настроек времени действия
Срок службы батареи: около 5 лет (при температуре окружающей среды 25 ℃)
6、 Параметры интерфейса
Интерфейс связи ПЛК:
RS-422: 1 канал, скорость передачи 115200/57600/38400/19200/9600/4800 бит/с, интерфейс представляет собой 9-контактный разъем клеммной колодки
RS-422/485: 1 канал, с той же скоростью передачи, что и выше, интерфейс представляет собой 9-контактную клеммную колодку, а сопротивление клеммы можно выбрать как открыто/110 Ом/330 Ом (заводское значение — 330 Ом)
Интерфейс компьютерной связи:
RS-232: 1 канал, та же скорость передачи, что и выше, интерфейс имеет форму MINI DIN 6-контактного (гнездо), используется для компьютерной связи (загрузка/выгрузка инженерных данных, установка ОС, прозрачная функция)
7. Другие характеристики
Выход зуммера: одиночный тон (длинный, короткий, отсутствует), издает звук при нажатии сенсорной клавиши
Структура защиты: эквивалент IP67f (JEM1030) (передняя часть)
Размеры: 145 (ширина) x 76 (высота) x 29,5 (глубина) миллиметров (без учета монтажных принадлежностей, при горизонтальном размещении)
Размер проема панели: 137 (ширина) x 66 (высота) миллиметров (при горизонтальном отображении)
Вес: около 0,3 кг (без учета монтажных принадлежностей)
Соответствующий программный пакет: GT Designer 3 версии 1.17T или выше
8、 Параметры мощности
Входное напряжение питания: DC24V(+10% -15%), пульсация напряжения ниже 200 мВ
Предохранитель: встроенный, незаменяемый, 0,5 А
Потребляемая мощность: менее 2,2 Вт (90 мА/DC24 В), менее 1,7 Вт (70 мА/DC24 В) при выключенной подсветке
Импульсный ток: 1 мс ниже 18 А (DC26.4 В)
Допустимое время мгновенной остановки: в пределах 5 мс
Характеристики защиты от шума: напряжение шума 1000 Впик-пик, амплитуда шума 1 мкс (на основе эксперимента по моделированию частоты шума 30-100 Гц)
Способность выдерживать напряжение: 500 В переменного тока в течение 1 минуты (между всеми клеммами питания и клеммами заземления GOT)
Сопротивление изоляции: измеряется мегаомметром постоянного тока 500 В с сопротивлением более 10 МОм (между всеми клеммами питания и клеммами заземления GOT)
