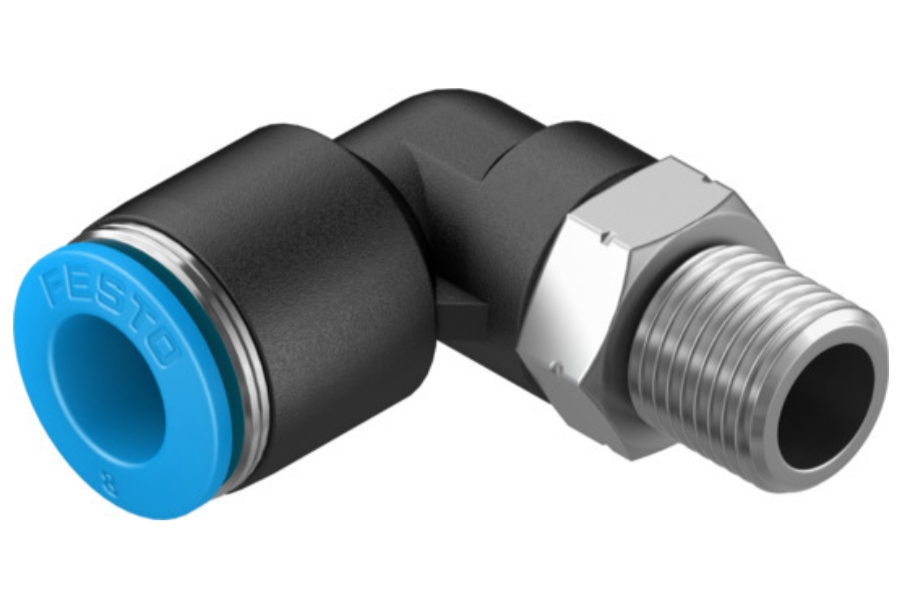

Фесто QSL-1/8-8 Вставной Г-образный фитинг
Описание
Линейка Quick Star QSL предлагает удобную систему вставных фитингов для сжатого воздуха и воды с более чем 1000+ типами стандартных и функциональных фитингов. Эти высококачественные наружные или внутренние резьбовые адаптеры для труб предлагают различные метрические, G-параллельные или R-конические резьбы и диаметры для соответствия любому соединению.
Информация
• Максимальная гибкость для каждого пневматического фитинга
• Легкая, быстрая и простая установка методом вдавливания
• Пневматический фитинг с угловым соединением L-образной формы
• Тип соединения «труба к трубе» (шланг) для использования в пневматических устройствах
• Широкий диапазон рабочих температур: от -10 до +80°C
• Диапазон давления воздуха до 14 бар
• Доступны с различными размерами фитингов.
• Прочный и долговечный термопластик (ПБТ)
• Можно вращать в любом направлении
Технические данные
Размер: стандартный
Номинальная ширина: 7 мм
Тип уплотнения на резьбовой пробке: Покрытие
Монтажное положение: Любое
Дизайн: L-образный
Размер упаковки: 10
Конструкция: принцип «тяни-толкай»
Рабочее давление для всего диапазона температур: -0,095 МПа ... 0,6 МПа
Рабочее давление для всего диапазона температур: -0,95 бар ... 6 бар
Рабочее давление для всего диапазона температур: -13,775 фунтов на кв. дюйм ... 87 фунтов на кв. дюйм
Рабочее давление в зависимости от температуры: -0,095 МПа ... 1,4 МПа
Рабочее давление в зависимости от температуры: -0,95 бар ... 14 бар
Рабочее давление в зависимости от температуры: -13,775 фунтов на кв. дюйм ... 203 фунтов на кв. дюйм
Информация о рабочем давлении: Вода: макс. 0,6 МПа при макс. 50 °C
Рабочая среда: сжатый воздух согласно ISO 8573-1:2010 [7:-:-] Вода (жидкая, безо льда)
Информация об эксплуатационных и пилотных средах: возможна эксплуатация с масляной смазкой
Класс коррозионной стойкости (CRC): 1 - Низкое коррозионное напряжение
Соответствие LABS (PWIS)：VDMA24364-B1/B2-L
Класс чистого помещения: Класс 4 согласно ISO 14644-1
Температура окружающей среды: -10 °C ... 80 °C
Номинальный момент затяжки: 7 Нм
Допуск номинального момента затяжки: ± 20%
Вес продукта: 14 г
Тип крепления: Внешний шестигранник, AF 17
Пневматическое соединение 1: Внешняя резьба R1/8
Пневматическое соединение 2: для пневматической трубки с наружным диаметром 8 мм
Цвет разблокирующего кольца: синий
Примечание по материалам: соответствует RoHS
Материал корпуса: латунь, никелированная
Материал освобождающего кольца: ПОМ
Материал уплотнения трубки: NBR
Материал захвата трубки: высоколегированная нержавеющая сталь
