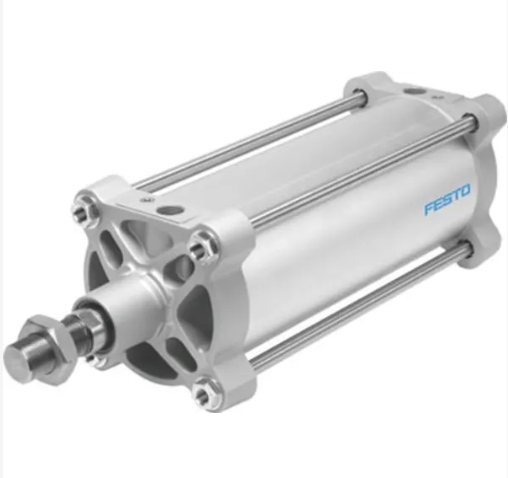

Фесто Цилиндр ISO DSBG-200-100-PPVA-N3
Описание
Прочная конструкция рулевой тяги
Саморегулирующаяся пневматическая амортизация в конечном положении экономит время при вводе в эксплуатацию и оптимально адаптируется к изменениям нагрузки и скорости
Широкий ассортимент монтажных принадлежностей практически для любого типа установки
Для определения положения
Информация
• Стандартизированные баллоны по ISO 15552 (соответствуют отмененным стандартам ISO 6431, DIN ISO 6431, VDMA 24 562, NF E 49 003.1 и UNI 10290)
• Прочная конструкция рулевой тяги
• Двойного действия
• Для бесконтактного определения положения
• Широкий ассортимент аксессуаров позволяет устанавливать цилиндры практически в любом месте.
• Выбор из двух типов амортизации:
– Эластичная амортизация: эластичные амортизирующие кольца/подушечки на обоих концах
– Амортизация PPV: пневматическая амортизация, регулируемая с обоих концов
• Отличная гибкость благодаря широкому выбору вариантов
Технические данные
Ход: 100 мм
Диаметр поршня: 200 мм
Резьба штока поршня： М36x2
Амортизация: пневматическая амортизация, регулируемая с обоих концов
Монтажное положение: опционально
Соответствует стандарту： ИСО 15552
Конец поршневого штока：Наружная резьба
Конструкция：Поршень Поршневой шток Соединительная штанга Корпус цилиндра
Определение положения: с помощью бесконтактного переключателя
Символ: 00991235
Варианты: поршневой шток на одном конце
Рабочее давление: 0,06 МПа ... 1 МПа
Рабочее давление: 0,6 бар ... 10 бар
Режим работы: Двойного действия
Рабочая среда: сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание по рабочей и пилотной среде: возможна работа со смазкой (в этом случае работа со смазкой всегда будет требоваться)
Класс коррозионной стойкости CRC：2 - Умеренное коррозионное воздействие
Соответствие LABS (PWIS)：VDMA24364-B1/B2-L
Температура окружающей среды: -20 °C ... 80 °C
Энергия удара в конечных положениях: 4,8 Дж
Длина амортизации：48 мм
Длина амортизации, ход вперед：48 мм
Длина амортизации, обратный ход：48 мм
Теоретическая сила при 0,6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход: 18096 Н
Теоретическая сила при 0,6 МПа (6 бар, 87 фунтов на кв. дюйм), ход поршня: 18850 Н
Подвижная масса для хода 0 мм: 6318 г
Дополнительная движущаяся масса на 10 мм хода: 5348 г
Вес продукта：17953 г
Базовый вес для хода 0 мм: 15493 г
Дополнительный вес на 10 мм хода: 246 г
Тип монтажа: Либо: Со сквозным отверстием С аксессуарами
Пневматическое соединение: G3/4
Примечание по материалам: соответствует RoHS
Материал крышки: литой алюминий с покрытием
Материал динамических уплотнений: NBR
Материал поршня：Литой алюминий
Материал штока поршня：Высоколегированная сталь
Материал поршневого штока стеклоочистителя：НБР
Материал буферного уплотнения：ТПЭ-У(ПУ)
Материал амортизирующего выступа：ПОМ
Материал корпуса цилиндра：Гладкоанодированный кованый алюминиевый сплав
Материал гайки：Оцинкованная сталь
Материал подшипника：Металлополимерный компаунд
Материал гайки с буртиком：Оцинкованная сталь
Материал рулевой тяги：Высоколегированная сталь
Найдите идеальные аксессуары для завершения сборки вашего продукта
ДАСП-М4-160-А
NPFC-R-G34-G12-MF
СГ-М36Х2
СНГ-200
