Festo DGST-10-10-PA Новый и оригинальный Высокое качество

ДГСТ-10-10-ПА

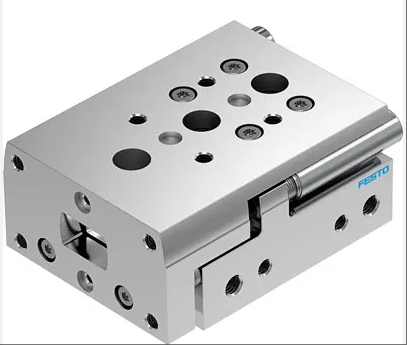

Festo DGST-10-10-PA — это небольшой цилиндр скользящего типа, разработанный специально для точных автоматизированных приложений. Его основные характеристики включают:

Структура и производительность: применение конструкции вилки переключения с двумя поршнями в сочетании с направляющими рельсами с циркулирующими шарикоподшипниками обеспечивает высокую жесткость и низкое трение линейного возвратно-поступательного движения; ход составляет 10 мм, максимальное теоретическое значение силы составляет 94 Н (при 6 бар), а точность повторяемости составляет ≤ 0,3 мм, что соответствует требованиям точного позиционирования.

Буфер и обнаружение: Оба конца оснащены эластичными буферными кольцами/прокладками, а гидравлические буферы (например, модель DGST-Y12) могут быть выбраны дополнительно для эффективного поглощения ударов; Поддержка определения положения бесконтактного переключателя для получения точной обратной связи о положении терминала.

Установка и совместимость: Гибкие методы установки, адаптируемые к различным сценариям автоматизации; Рабочая среда — сжатый воздух, соответствующий стандарту ISO 8573-1:2010, с рабочим диапазоном давления 0,1–0,8 МПа и температурой окружающей среды от -10 °C до +60 °C.

Области применения: Широко используется в электронной сборке, легком машиностроении, технологии захвата и других областях, таких как устройства захвата и размещения, устройства точного позиционирования и системы прессовой посадки.

Данная модель является идеальным выбором для управления линейным движением в автоматизированном оборудовании благодаря своей компактной конструкции, высокой точности и надежности.

Технические характеристики дляДГСТ-10-10-ПА

модель: ДГСТ-10-10-ПА

Тип: Цилиндр подвижного стола с направляющим стержнем

Диаметр цилиндра: 20 мм (соответствует диаметру поршня)

Путешествие: 10 мм

Способ установки: стационарный (базовый)

Метод смазки: Без подачи масла в цилиндр

параметр производительности

Рабочее давление: 0,1 МПа~1 МПа (диапазон давления от 1 бар до 8 бар опционально)

Максимальный расход газа: Теоретический расход газа при давлении 6 бар составляет 141 л/мин (ход втягивания)

Теоретическая сила: напрямую не обозначена, но теоретическое значение силы во время прямого процесса при 6 бар составляет около 94 Н (см. данные аналогичной модели)

Точность повторения: ≤ 0,3 мм

Энергия удара в конечном положении: 0,14 джоуля

Температура окружающей среды: - 20°C ~ +80°C

Структура и материалы

Буфер: эластичные буферные кольца/прокладки на обоих концах

Резьба штока поршня: внутренняя резьба

Материал: Корпус цилиндра и шток поршня изготовлены из высоколегированной нержавеющей стали, а уплотнительный материал - NBR (нитриловый каучук).

Размер и вес

Размеры: 50 мм (длина)

Вес: 0,5 кг

Тестирование и аксессуары

Определение положения: достигается с помощью бесконтактных переключателей (например, SMT-8M-A-PS-24V-E-0.3-M8D, SMT-10M-PS-24V-E-0.3-L-M8D)

Рекомендуемые вложения:

Бесконтактный переключатель (модели 551375, 574334)

Однонаправленный дроссельный клапан (модель GRLA-M5-QS-4-D)

Позиционирующая втулка (модель ZBH-7-B)

Применение и совместимость

Рабочая среда: сжатый воздух (соответствует стандарту ISO 8573-1:2010)

Сценарии применения: области автоматизации, такие как электронная сборка, легкое машиностроение и технологии захвата.
