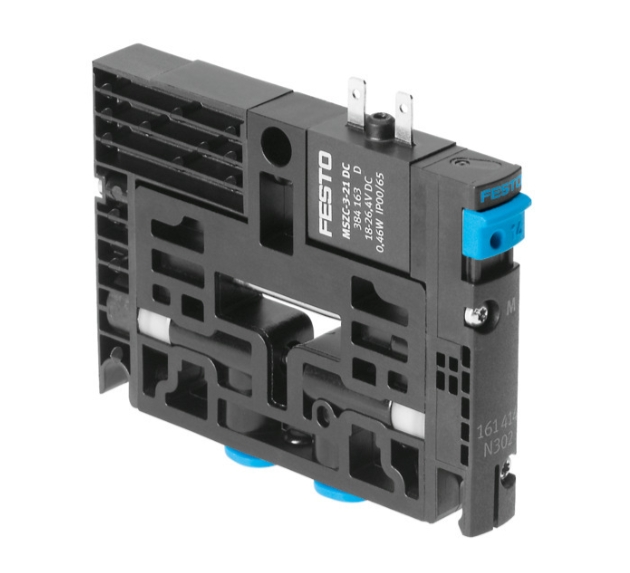

Фесто CPV14-M1H-5LS-1/8 Электромагнитный клапан
Описание
Электромагнитный клапан CPV14-M1H-5LS-1/8 Для пневмоострова CPV. Функция клапана = 5/2 моностабильный, Тип приведения в действие = электрический, Размер клапана = 14 мм, Стандартный номинальный расход = 800 л/мин, Рабочее давление = -0,9 – 10 бар
Информация
Функция клапана:5/2-полосный, моностабильный
Стандартный номинальный расход (стандартизирован по DIN 1343):800 л/мин
Пневматическое соединение, порт 1：Общая линия
Тип приведения в действие：Электрический
Технические данные
Функция клапана:5/2-полосный, моностабильный
Тип приведения в действие：Электрический
Размер клапана：14 мм
Стандартный номинальный расход (стандартизирован по DIN 1343):800 л/мин
пневматический рабочий порт：Г1/8
Рабочее напряжение：24 В постоянного тока
Рабочее давление：-0,09 МПа ... 1 МПа
Рабочее давление：-0,9 бар ... 10 бар
Дизайн:Поршневой запорный клапан
Тип сброса：Пневматическая пружина
Степень защиты：IP65
Номинальный размер：6 мм
Функция вытяжки воздуха:Без опции управления потоком
Принцип герметизации：Мягкий
Монтажное положение：необязательный
Ручное управление: с фиксацией, без фиксации
Тип пилотирования: пилотируемый
Подача воздуха пилота: внешняя внутренняя
Направление потока: необратимое
Символ: 00991027
круг：перекрытие
Давление пилота: 0,3 МПа ... 0,8 МПа
Давление пилота: 3 бар ... 8 бар
значение b：0,42
Значение C：3,2 л/сбар
Время выключения: 35 мс
Время включения: 25 мс
Рабочий цикл: 100% в сочетании с уменьшением тока удержания
Потребляемая мощность: 0,65 Вт
Макс. положительный тестовый импульс с 0 сигналом: 1400 мкс
Макс. отрицательный тестовый импульс с 1 сигналом: 400 мкс
Рабочая среда: сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание по рабочей и пилотной среде: возможна работа со смазкой (в этом случае работа со смазкой всегда будет требоваться)
Вибростойкость: испытание на транспортировку с уровнем жесткости 2 по FN 942017-4 и EN 60068-2-6
Ударопрочность: испытание на ударопрочность уровня 2 по FN 942017-5 и EN 60068-2-27
Класс коррозионной стойкости CRC：2 - Умеренное коррозионное воздействие
Соответствие LABS (PWIS)：VDMA24364-B1/B2-L
Температура хранения: -20 °C ... 40 °C
Температура среды: -5 °C ... 50 °C
Температура окружающей среды: -5 °C ... 50 °C
Вес продукта: 120 г
Тип монтажа: со сквозным отверстием
Порт пилотного воздуха 12/14: общая линия
Выпускной порт пилота 82/84: общая линия
Пневматическое соединение, порт 1: общая линия
Пневматическое соединение, порт 2: G1/8
Пневматическое соединение 3/5 комбинированное: общая линия
Пневматическое соединение, порт 4: G1/8
Примечание по материалам: соответствует RoHS
Материал уплотнений: HNBR NBR
Материал корпуса: литой под давлением алюминий
Материал корпуса：Латунь
Материал корпуса：ПОМ
Материал корпуса：ППС
Материал корпуса：Сталь
