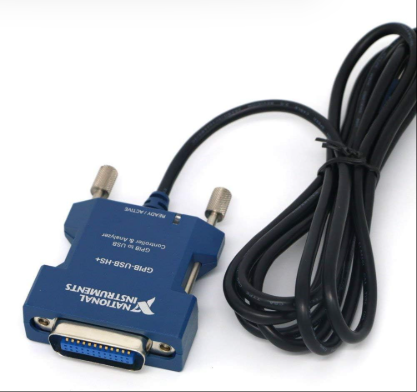

GPIB-USB-HS+
GPIB-US-HS+ — это высокопроизводительный контроллер IEEE 488 и портативное устройство-анализатор, разработанное специально для промышленных испытаний и сценариев интеграции приборов. Устройство подключается к компьютеру через интерфейс USB 2.0, а на передней панели используется 24-контактный общедоступный интерфейс GPIB (IEEE 488), который может поддерживать самый высокий стандартный протокол IEEE 488.2, обеспечивая высокоскоростную и стабильную передачу данных и управление устройством. Его основное преимущество заключается в возможности подключения до 14 программируемых приборов без необходимости использования кабелей GPIB, что значительно снижает сложность и стоимость проводки. Устройство оснащено программной авторизацией драйвера NI-488.2, что обеспечивает высокую совместимость и надежность соединения со сторонними приборами GPIB. Он также интегрирует функции встроенного анализатора, поддерживает мониторинг состояния оборудования и диагностику неисправностей в реальном времени и помогает пользователям быстро находить и решать системные проблемы.
Продукт имеет компактную конструкцию и совместим с большинством размеров испытательных приборов, подходит для сценариев с ограниченным пространством, таких как лаборатории и производственные линии. Область его применения охватывает автоматизированное тестирование, калибровку приборов, сбор данных и другие области, поддерживая эффективную интеграцию приборов и компьютеров через интерфейсы USB, особенно подходит для сред тестирования, требующих совместной работы нескольких устройств. По сравнению с традиционными решениями GPIB, GPIB-US-HS+ может значительно сократить циклы разработки проектов и снизить затраты на обслуживание за счет упрощения аппаратных соединений, улучшения совместимости протоколов и расширения возможностей анализа, что делает его ключевым инструментом для повышения эффективности и надежности в области промышленных испытаний.
Технические характеристики для GPIB-USB-HS+
Интерфейс и протокол
Подключение на передней панели: 24-контактный публичный интерфейс GPIB (IEEE 488), совместимый со стандартным протоколом IEEE 488.2.
Интерфейс USB: стандартный разъем USB 2.0 типа A, поддерживающий высокоскоростную передачу данных (480 Мбит/с).
Поддержка протоколов: Поддерживает протокол HS488 со скоростью передачи данных до 7920 Кб/с (до 1830 Кб/с в трехпроводном режиме).
2、 Параметры производительности
Питание от шины: питание осуществляется через шину USB с типичным потреблением тока 80 мА и максимальным значением 200 мА (дополнительный адаптер питания не требуется).
Управление несколькими устройствами: одновременное управление до 14 программируемыми приборами GPIB без необходимости использования кабелей GPIB, что упрощает подключение.
Функция анализатора: встроенный анализатор GPIB, поддерживающий мониторинг транзакций шины, захват триггера и воспроизведение данных.
3. Физические характеристики
Размер: 8,0 см (длина) x 6,1 см (ширина) x 2,0 см (высота), компактная конструкция, подходящая для большинства испытательных приборов.
Вес: 153 грамма (включая USB-кабель), легкая конструкция для удобства переноски и интеграции.
Способ установки: Крепление опор с помощью резьбовых отверстий M3,5 × 0,6, максимальный крутящий момент 0,56 Н · м (5,0 фунт · дюйм).
4. Адаптивность к окружающей среде
Рабочая температура: от 0 °C до 55 °C (соответствует стандарту IEC 60068-2-1/2-2).
Температура хранения: от -20 °C до 70 °C (в соответствии со стандартом IEC 60068-2-1/2-2).
Диапазон влажности: рабочая влажность от 10% до 90% (без конденсации), влажность при хранении от 5% до 95% (без конденсации).
Уровень загрязнения: Уровень 2, подходит для промышленных сред.
5. Программное обеспечение и драйверы
Поддержка драйверов: Интегрированная лицензия на программное обеспечение драйвера NI-488.2 (версии 14.0 или выше), совместимая с основными операционными системами, такими как Windows и Linux.
Инструмент разработки: предоставляет руководство пользователя GPIB Analyzer и файлы справки NI-488.2, поддерживающие мониторинг и отладку транзакций шины.
Совместимость протоколов: совместимость со сторонними инструментами GPIB для обеспечения совместной работы устройств разных марок.
6. Безопасность и электромагнитная совместимость
Стандарты безопасности: соответствуют международным нормам безопасности, таким как IEC 60950-1, EN 60950-1, UL 60950-1 и т. д.
Электромагнитная совместимость: соответствует таким стандартам, как EN 61326-1 (класс A), EN 55011 (группа 1, класс A), FCC 47 CFR часть 15B и т. д.
