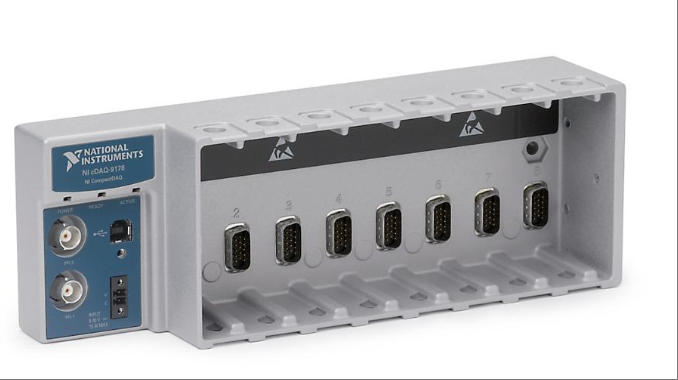

CDAQ-9178
Модель CDAQ-9178 представляет собой 8-слотовое компактное шасси USB для сбора данных, разработанное специально для небольших и портативных систем измерения датчиков. Это шасси обеспечивает функциональность plug and play через интерфейс USB, что упрощает подключение к ПК, ноутбукам или нетбукам без необходимости использования дополнительных адаптеров питания, что значительно упрощает процесс развертывания устройства. Его основное преимущество заключается в поддержке смешанной конфигурации нескольких типов модулей ввода-вывода серии C. Пользователи могут гибко комбинировать аналоговые модули ввода-вывода, цифровые модули ввода-вывода и модули счетчиков/таймеров в соответствии с требованиями тестирования для достижения синхронного сбора и обработки сложных сигналов. Шасси оснащено четырьмя 32-битными универсальными счетчиками/таймерами, которые могут совместно использовать сигналы синхронизации и запуска с двумя разъемами BNC для удовлетворения требований высокоточной синхронизации и синхронизации. Его компактная конструкция сочетает в себе портативность и надежность промышленного уровня и может адаптироваться к различным средам, таким как лаборатории, производственные линии и мобильные испытательные платформы. Благодаря возможностям модульного расширения он предоставляет пользователям гибкие и эффективные решения для сбора данных, особенно подходящие для сценариев промышленной автоматизации и тестирования, требующих многоканальных измерений с высокой степенью синхронизации.
Технические характеристики для CDAQ-9178
Интерфейс и питание:
Разъем шины: использует интерфейс USB 2.0, поддерживает функцию plug and play, для питания через USB не требуется дополнительный адаптер питания, что упрощает процесс развертывания устройства.
Диапазон входного напряжения: от 9 В до 30 В, максимальная входная мощность 15 Вт, совместимость с различными источниками питания.
Совместимость слотов и модулей:
Количество слотов: оснащен 8 слотами, поддерживает гибкую конфигурацию модулей ввода-вывода серии C и может комбинировать аналоговые модули ввода-вывода, цифровые модули ввода-вывода и модули счетчиков/таймеров для удовлетворения сложных требований к тестированию.
Функция счетчика/таймера:
Встроенный счетчик: объединяет 4 32-битных универсальных счетчика/таймера, поддерживает ортогональные энкодеры ШИМ, подсчет событий, генерацию последовательности импульсов и измерение периода/частоты.
Интерфейс BNC: доступ к счетчику через два встроенных разъема BNC для обеспечения совместного использования тактового и триггерного сигналов и повышения точности синхронизации.
Возможности синхронизации и хронометража:
Поддержка нескольких скоростей: возможность одновременного выполнения 7 аппаратных операций синхронизации, поддержка 3 независимых скоростей аналогового ввода, подходит для многозадачных сценариев параллельной обработки.
Внешний триггер: оснащен внешним интерфейсом триггера BNC, может синхронизироваться с внешними устройствами без необходимости подключения цифрового модуля, что упрощает системную интеграцию.
Механические и защитные характеристики:
Размер: 254 мм (длина) x 88,13 мм (ширина) x 33,27 мм (высота) в незагруженном состоянии, компактная конструкция экономит место.
Уровень защиты: до стандарта IP30, с пыленепроницаемостью, подходит для использования на промышленных объектах.
Адаптивность к окружающей среде: диапазон рабочих температур составляет от -20 °C до 55 °C, устройство выдерживает удары силой 30g и вибрацию силой 3g, что соответствует требованиям суровых условий работы.
Безопасность и соответствие:
Стандарты безопасности: Соответствует сертификатам IEC 61010-1, EN 61010-1, UL 61010-1, CSA 61010-1 для обеспечения электробезопасности.
Соответствие экологическим нормам: соответствует директиве RoHS и требованиям по ограничению использования фталатов, обеспечивая защиту здоровья пользователей и окружающей среды.
Поддержка программного обеспечения и разработки:
Драйверы и инструменты: в стандартной комплектации оснащены драйверами NI DAQmx, совместимы с LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI и Measurement Studio, обеспечивают функциональность генерации кода помощника DAQ.
Инструмент настройки: интегрированный NI Measurement&Automation Explorer (MAX), поддерживающий настройку устройств, тестирование и вызов примеров программ.
