В промышленной автоматизации наличие надёжного и эффективного человеко-машинного интерфейса (ЧМИ) критически важно для бесперебойной работы. Сенсорный экран MITSUBISHI GT1050-QBBD — это уникальное решение, сочетающее компактный дизайн и мощную функциональность. Работаете ли вы в производственной, упаковочной или любой другой отрасли, этот сенсорный экран может стать именно тем решением для модернизации центра управления, которое вам необходимо.

Основные характеристики и технические данные

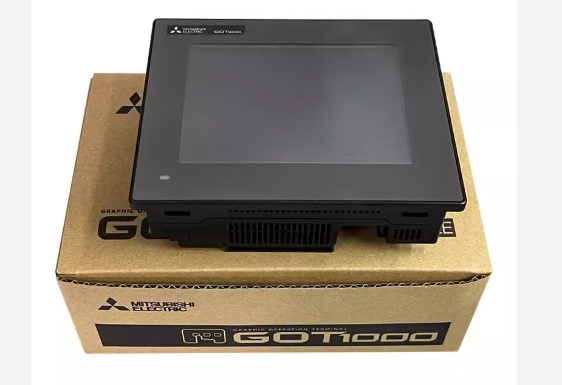

MITSUBISHI GT1050-QBBD — это 5,7-дюймовый сенсорный экран, оснащенный монохромным ЖК-дисплеем STN с сине-белой цветовой схемой и 16 уровнями серого для четкого визуального отображения.

Разрешение 320 × 240 пикселей обеспечивает достаточно чёткую графику для промышленных задач мониторинга и управления. Устройство обеспечивает угол обзора 45 градусов в обе стороны, 20 градусов вверх и 40 градусов вниз при горизонтальном положении, что обеспечивает видимость из различных положений.

Этот прочный сенсорный экран поддерживает до 50 сенсорных клавиш на экран, обеспечивая интуитивно понятное управление. Он оснащен 3 МБ пользовательской памяти, что обеспечивает достаточно места для хранения программ и регистрации данных.

GT1050-QBBD предлагает множество вариантов подключения, включая последовательные интерфейсы RS-232 и RS-422, а также порт USB Mini-B для передачи данных и программирования. Дисплей работает от источника постоянного тока напряжением 24 В и обладает впечатляющим классом защиты передней панели IP67f, что делает его устойчивым к пыли и кратковременному погружению в воду.

Габариты устройства составляют 164 мм (Ш) × 135 мм (В) × 56 мм (Г). Для установки требуется вырез в панели размером 153 мм (Ш) × 121 мм (В). Вес устройства составляет примерно от 0,7 до 1 кг, что минимально увеличивает вес панели управления.

Известные особенности и возможности

Компактный дизайн

GT1050-QBBD относится к серии GT10 от MITSUBISHI, специально разработанной как компактное решение HMI. Благодаря тонкому корпусу он идеально подходит для использования в условиях ограниченного пространства на панели управления, не жертвуя при этом функциональностью.

Улучшенная видимость и оповещение

Дисплей оснащен белой светодиодной подсветкой, обеспечивающей хорошую читаемость при любом освещении. Этот высококонтрастный монохромный дисплей особенно эффективен в ярко освещенных промышленных помещениях.

Гибкие варианты коммуникации

Благодаря встроенным интерфейсам RS-422, RS-232 и USB, GT1050-QBBD может подключаться к широкому спектру программируемых логических контроллеров (ПЛК) и другого промышленного оборудования. Интерфейс USB обеспечивает быстрое программирование и передачу данных, оптимизируя процессы настройки и обслуживания.

Прочная конструкция

Этот сенсорный экран, разработанный для сложных промышленных условий, надёжно работает при температуре от 0°C до 50°C для дисплея и от 0°C до 55°C для остальных компонентов. Степень защиты передней панели IP67f означает, что он может выдерживать суровые условия, включая воздействие масел и охлаждающих жидкостей.

Удобное программирование

GT1050-QBBD поддерживает несколько языков с использованием кодировки Unicode 2.1, что делает его пригодным для глобальных приложений. При использовании с ПЛК MITSUBISHI он обеспечивает прозрачную функциональность FA, обеспечивая прямой доступ к ПЛК для чтения, записи и мониторинга программ через сенсорный экран.

Сценарии применения

MITSUBISHI GT1050-QBBD находит применение в различных отраслях промышленности. На производственных и сборочных линиях он служит интуитивно понятным интерфейсом управления для мониторинга производственных процессов и параметров оборудования. В упаковочной промышленности его функция хранения рецептов позволяет быстро переходить между различными сериями продукции.

Этот сенсорный экран обеспечивает надежную работу и мониторинг в системах контроля окружающей среды на объектах управления. Прочная конструкция и высокая производительность делают его пригодным для критически важных процессов, где простой недопустим.

Это устройство также идеально подходит для модернизации старого оборудования, где ограниченное пространство может помешать установке более крупных HMI-панелей. Возможность замены множества физических кнопок и индикаторов одним сенсорным интерфейсом упрощает конструкцию панели управления и одновременно расширяет её функциональность.

Сравнение с другими моделями

В серии GT10 модель GT1050-QBBD позиционируется как 5,7-дюймовый монохромный вариант, а GT1055-QSBD предлагает цветной дисплей с аналогичными физическими размерами. Для небольших приложений модели GT1030 (4,5 дюйма) и GT1020 (3,7 дюйма) предлагают аналогичную функциональность в более компактном форм-факторе.

Сенсорный экран MITSUBISHI GT1050-QBBD представляет собой превосходное сочетание размера, функциональности и долговечности для промышленных приложений HMI. Его компактный дизайн не ограничивает основные функции, предлагая широкие возможности подключения, прочную конструкцию и удобство использования. Независимо от того, управляете ли вы отдельным оборудованием или интегрируете его в сложную систему автоматизации, этот сенсорный экран обеспечивает надежную работу, которую промышленные пользователи привыкли ожидать от бренда MITSUBISHI.

https://www.3splc.com/mitsubishi-gt1050-qbbd-touch-screen-fast-ship-brand-new_p15920.html

Для операций, требующих простого, надежного интерфейса, который обеспечивает максимальную функциональность при минимальных требованиях к пространству, GT1050-QBBD остается убедительным выбором на рынке промышленных сенсорных экранов.
