Углубленный анализ преобразователя частоты Schneider ATV320U06N4B: новые возможности для промышленного интеллектуального производства с малыми размерами корпуса

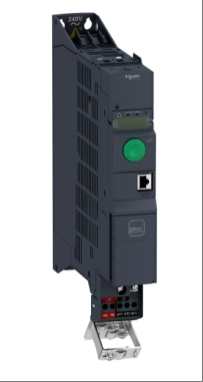

В области промышленной автоматизации преобразователи частоты являются основным оборудованием для управления двигателем, а их производительность напрямую влияет на эффективность и стабильность производственной системы. Преобразователь частоты ATV320U06N4B, выпущенный Schneider Electric, стал предпочтительным решением для сценариев привода малой и средней мощности благодаря своей компактной конструкции, многофункциональной интеграции и адаптивности к отраслевому применению. В этой статье будет рассмотрена основная ценность этого продукта с трех сторон: технические параметры, функциональные особенности и сценарии применения.

1. Технические параметры: Точное соответствие требованиям применения легких нагрузок.

● Адаптивность мощности и напряжения

Номинальная мощность: 0,55 кВт (трехфазный вход 380–500 В), что подходит для случаев с небольшой нагрузкой, например, для конвейерных лент, вентиляторов и насосного оборудования.

Выходные характеристики: Номинальный ток 1,9 А, диапазон выходного напряжения 3 × 400 В переменного тока, поддерживает широкополосную регулировку 0,1–599 Гц, отвечает требованиям точной регулировки скорости.

● Аппаратный интерфейс и защита

Способ установки: конструкция в форме книги, возможность установки в шкаф, уровень защиты IP20, подходит для промышленных сред с низким содержанием пыли.

Электрическое подключение: винтовые клеммы, совместимые с DIN-рейкой или настенным монтажом, модульная конструкция упрощает обслуживание.

● Точность управления и реакция

Режим управления: поддерживает управление с обратной связью V/F и векторное управление без датчиков с разрешением выходного напряжения 10 бит (0–10 В/0–20 мА) и выходным сопротивлением тока 800 Ом для обеспечения стабильности сигнала управления.

Динамический отклик: частота переключения регулируется в диапазоне 2-16 кГц, а рампа ускорения/замедления адаптивна. Функция компенсации скольжения двигателя улучшает плавность работы на низкой скорости.

2. Функциональные особенности: двойной прорыв в безопасности и эффективности

● Возможности коммуникации и расширения

Поддержка протоколов: встроенная последовательная связь Modbus, дополнительные модули шин, такие как CANopen, EtherCAT, Profibus DP V1, Profinet и т. д., обеспечивают бесшовную интеграцию с ПЛК и HMI.

Расширение ввода-вывода:

Цифровой вход: 7 каналов (DI1-DI6 — логические входы 24 В постоянного тока, DI5 можно запрограммировать как импульсный вход, частота до 30 кГц).

Аналоговый вход: 3 канала (поддержка сигналов 0-10 В, ± 10 В, 0-20 мА, сопротивление 30 кОм).

Релейный выход: 2 канала (контакты NO/NC, максимальный коммутируемый ток 3 А/250 В переменного тока или 5 А/30 В постоянного тока), совместим с резистивными/индуктивными нагрузками.

● Интеграция функции безопасности

Система аварийного отключения по крутящему моменту STO: соответствует стандарту IEC 61800-5-2, отключая крутящий момент двигателя в течение 0,5 секунды в аварийных ситуациях.

Управление тормозами: встроенный тормозной прерыватель, поддерживает торможение постоянным током, сокращает время простоя.

● Проектирование оптимизации энергоэффективности

Фильтрация ЭМС: фильтры класса C2 подавляют электромагнитные помехи и соответствуют стандарту промышленной среды EN 55011.

Кривая снижения номинальных характеристик: автоматическое снижение нагрузки при температуре окружающей среды ≥ 40 ℃ для обеспечения долгосрочной эксплуатационной надежности.

3. Сценарий применения: гибкость для адаптации к различным отраслям

● Автоматизация легкой промышленности

Типичный случай: привод шпинделя текстильного оборудования и управление запайщиком упаковочной производственной линии осуществляют замкнутое управление натяжением/скоростью посредством аналогового входа.

Преимущества: Компактный размер (10 × 10 × 5 см³), подходит для установки в шкафу с ограниченным пространством.

● Управление процессом

Типовой случай: регулирование скорости насосной станции в системе очистки воды, энергосбережение вентиляторов в системе HVAC, интеграция с системой SCADA по протоколу Profinet.

Преимущества: Поддерживает управление связью нескольких насосов и обеспечивает синхронизацию главного и подчиненного устройств через Modbus.

● В области новой энергетики

Типичные случаи: привод двигателя для кронштейнов фотоэлектрического слежения и управление шагом для небольших ветроэнергетических установок.

Преимущества: Широкий диапазон входного напряжения (380–500 В), подходящий для нестабильных электросетей, поддержка векторного управления синхронными двигателями.

4. Отзывы пользователей и предложения по покупке

● Отзывы пользователей

Положительный отзыв:

Защита IP20 + конструкция в форме книги, идеально подходящая для условий очистки линий упаковки пищевых продуктов. (Производитель пищевого оборудования)

Модуль EtherCAT позволяет устройствам подключаться к заводскому Интернету вещей, сокращая время отладки на 40%» (системный интегратор)

Предложение по улучшению: добавить интерфейс программирования на китайском языке, чтобы сократить расходы на обучение инженеров на месте.

● Ключевые моменты при покупке

Подбор мощности: необходимо выбирать в соответствии с номинальным током двигателя, модель мощностью 0,55 кВт подходит для двигателей с током ≤ 1,9 А.

Совместимость протоколов: отдайте приоритет выбору модулей связи, соответствующих существующей системе управления (например, Profinet для экосистемы ПЛК Siemens).

Сайт продукта: https://www.3splc.com/ATV320U06N4B_c0_ss

Преобразователь частоты Schneider ATV320U06N4B разработан с концепцией «малый корпус, большая энергия», обеспечивая эффективные решения для сценариев привода малой и средней мощности за счет высокоточного управления, богатых интерфейсов связи и функций безопасности. Его модульная конструкция и отраслевая адаптивность делают его идеальным выбором для модернизации автоматизации в области легкой промышленности, управления процессами и новой энергетики. Для пользователей, которые стремятся к экономической эффективности и гибкости, этот продукт, несомненно, является «скрытым чемпионом» в трансформации Industry 4.0.
