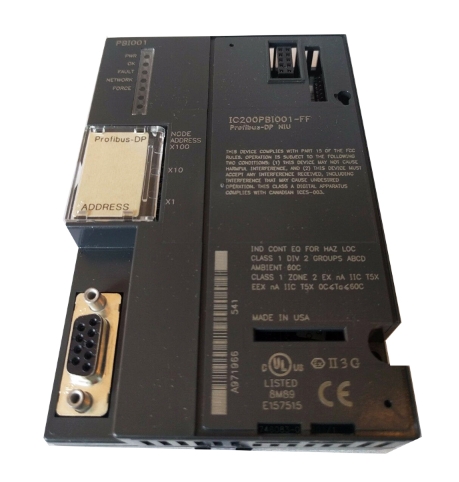

В сфере промышленной автоматизации бесперебойная связь между устройствами имеет решающее значение для обеспечения эффективности, надежности и управления в реальном времени. GE Fanuc IC200PBI001, сетевой интерфейсный блок Profibus-DP (NIU), разработанный для серии VersaMax, выделяется как мощное решение для интеграции модулей ввода-вывода в сети Profibus.

Что такое IC200PBI001?

IC200PBI001 — это ведомое устройство в сети Profibus-DP, выступающее в качестве контроллера для до 64 модулей ввода-вывода VersaMax. Оно заполняет пробел между локальными системами ввода-вывода и ведущим устройством Profibus (например, ПЛК или ЧМИ), обеспечивая автоматизированный обмен данными, диагностику и управление. Компактная конструкция и прочное исполнение делают его идеальным для сложных промышленных условий, таких как производственные предприятия, энергетические объекты и системы автоматизации технологических процессов.

Основные характеристики

1. Гибкая конфигурация сети

• Диапазон адресов: NIU поддерживает адреса Profibus от 1 до 125, что позволяет легко интегрировать устройство в существующие сети.
• Скорость передачи данных: устройство автоматически определяет скорость сети в диапазоне от 9,6 кбод до 12 Мбод, обеспечивая совместимость с различными ведущими устройствами.
• Тип разъема: 9-контактный разъем D-sub упрощает физические соединения, а возможность монтажа модуля на DIN-рейку повышает гибкость установки.

2. Комплексная поддержка ввода-вывода

• Пропускная способность: IC200PBI001 обрабатывает до 375 байт данных ввода/вывода, распределенных между входами (244 байта) и выходами (244 байта). Такая масштабируемость подходит для приложений, требующих высокой плотности аналоговых или цифровых входов/выходов.
• Совместимость с модулями: Он безупречно работает со всеми аналоговыми модулями VersaMax высокой плотности, что делает его универсальным для конфигураций со смешанными сигналами.

3. Надежная диагностика и мониторинг

На передней панели расположены пять светодиодных индикаторов для отображения состояния в реальном времени:

• PWR (зеленый): указывает на то, что источник питания активен.
• ОК (зеленый): Подтверждает работоспособность прошивки.
• FAULT (Жёлтый): Предупреждает пользователей о внутренних неисправностях или проблемах с модулями ввода-вывода.
• СЕТЬ (Зеленый/Желтый/Выкл.):
  • Зеленый цвет: Успешная передача данных ввода-вывода.
  • Эмбер: Основная конфигурация отклонена.
  • Выкл.: Нет связи с главным устройством.
• FORCE (Вкл/Выкл): показывает, были ли какие-либо значения ввода/вывода переопределены вручную.

Эти светодиоды позволяют техническим специалистам быстро устранять неполадки, не прибегая к использованию внешних инструментов.

4. Энергоэффективность

Модуль NIU потребляет 250 мА от шины 5 В и 10 мА от шины 3,3 В, что минимизирует энергопотребление при крупномасштабном развертывании. Специальный модуль питания устанавливается непосредственно на модуль NIU, упрощая проводку и уменьшая количество проводов.

Технические характеристики вкратце

• Размеры: 120 × 50 × 90 мм
• Вес: 0,31–0,55 кг (в зависимости от источника)
• Память для диагностики пользователя: 5 байт
• Расширение: Поддерживает дополнительные модули ввода/вывода через расширительные стойки.
• Гарантия: обычно 1–2 года (может варьироваться в зависимости от поставщика).

Практическое применение

Микросхема IC200PBI001 превосходно подходит для сценариев, требующих:

• Высокоскоростной обмен данными: автоматическое определение скорости передачи данных обеспечивает минимальную задержку в процессах, критичных ко времени.
• Масштабируемость: управление 64 модулями ввода-вывода на один NIU снижает потребность в нескольких интерфейсах, сокращая затраты и усложняя систему.
• Дистанционная диагностика: светодиодные индикаторы и диагностическая память упрощают профилактическое техническое обслуживание, сокращая время простоя.

Например, на предприятии пищевой промышленности NIU может подключать датчики температуры, контроллеры двигателей и приводы клапанов к центральному ПЛК, обеспечивая точное управление производственными линиями. Система оповещений о неисправностях поможет операторам выявлять и устранять проблемы, такие как отказы датчиков или обрывы связи, до того, как они усугубятся.

Почему стоит выбрать IC200PBI001?

• Доказанная надежность: репутация GE Fanuc как производителя оборудования промышленного класса гарантирует долговременную производительность.
• Простота использования: интуитивно понятные светодиоды и автоматическая настройка сокращают время установки.
• Экономическая эффективность: высокая пропускная способность ввода-вывода на модуль снижает общую стоимость владения.

Микросхема GE Fanuc IC200PBI001 остается краеугольным камнем сетей Profibus-DP, предлагая сочетание гибкости, диагностики и энергоэффективности. Независимо от того, модернизируете ли вы устаревшие системы или разрабатываете новые архитектуры автоматизации, эта микросхема NIU обеспечивает надежную основу для бесперебойной связи между устройствами.

Для инженеров, ищущих надежный, масштабируемый и удобный интерфейс, IC200PBI001, несомненно, заслуживает внимания. Его способность обрабатывать сложные конфигурации ввода-вывода и упрощать поиск и устранение неисправностей делает его незаменимым инструментом в промышленной автоматизации.
