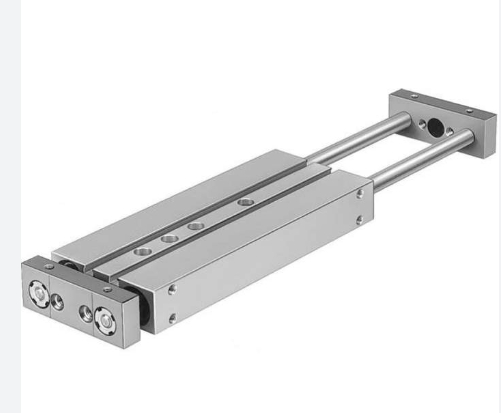

В сфере промышленной автоматизации цилиндры играют ключевую роль в исполнительных механизмах, поскольку их характеристики напрямую определяют эффективность и точность работы оборудования. Двухпоршневой цилиндр Festo DPZJ-32-80-PA-S2 (код заказа 159973) идеально подходит для автоматизированного оборудования в таких отраслях, как упаковка, полиграфия и пищевая промышленность, благодаря своей уникальной конструкции и исключительным рабочим характеристикам.

Основные параметры: основа точного вождения

Основные характеристики

• Диаметр поршня: 32 мм, обеспечивает теоретическую силу прямого хода 724 Н и силу обратного хода 482 Н при рабочем давлении 6 бар, что соответствует требованиям к средним и высоким нагрузкам.
• Длина хода: стандартный ход 80 мм, регулируемый в пределах 10 мм с помощью регулировочных болтов в соответствии с различными требованиями рабочей станции.
• Конструкция буфера: Встроенные эластичные буферные кольца/прокладки на обоих концах эффективно поглощают энергию конечного удара (0,5 Дж), снижая механическую вибрацию и шум.

Интерфейсы и совместимость

• Пневматическое соединение: резьбовое отверстие G1/8, совместимое с основными пневматическими системами.
• Определение положения: встроенное магнитное кольцо обеспечивает точную обратную связь по положению с помощью бесконтактных датчиков, совместимо с датчиками Festo и сторонних производителей.
• Рабочая среда: совместима с сухим или смазанным сжатым воздухом (в соответствии с ISO 8573-1:2010 [7:4:4]), адаптируется к различным условиям эксплуатации.

Экологическая адаптация

• Диапазон температур: от -20°C до 80°C, охватывает среды от холодильного хранения до высокотемпературного производства.
• Коррозионная стойкость: класс CRC 2, способность выдерживать воздействие умеренно агрессивных газов или пыльных сред.
• Сертификация взрывозащиты: соответствует стандартам ATEX II 2GD, подходит для потенциально взрывоопасных сред (например, в химической и фармацевтической промышленности).

Технические характеристики: ценность инновационного дизайна

Двухпоршневая конструкция для удвоения тяги
Параллельная двухпоршневая конструкция обеспечивает вдвое большую тягу по сравнению с однопоршневым цилиндром на той же высоте, что делает ее идеальным вариантом для высоконагруженных и ограниченных по пространству применений, например, в механизмах герметизации в машинах для упаковки пищевых продуктов и системах обработки бумаги в печатном оборудовании.

Оптимизированные динамические характеристики

• Интеграция гидравлического буфера: дополнительные гидравлические буферы (например, серии SPZ) обеспечивают плавное замедление в конце хода, предотвращая жесткие столкновения и продлевая срок службы оборудования.
• Высокая скорость реагирования: максимальная скорость движения 1 м/с в сочетании с конструкцией воздухозаборника большого диаметра позволяет быстро выполнять высокочастотные задачи, такие как сортировка и позиционирование.

Модульность и ремонтопригодность

• Конструкция адаптерной плиты: поддерживает комбинацию с другими приводами Festo (например, поворотными захватами, направляемыми цилиндрами) для создания сложных систем движения.
• Защитные крышки пазов: пазы для установки датчиков оснащены защитными крышками, которые предотвращают попадание мусора и упрощают прокладку кабелей.

Материалы и мастерство

• Шток поршня: Высоколегированная нержавеющая сталь с твёрдым хромовым покрытием, устойчив к коррозии и износу.
• Система герметизации: уплотнения из NBR (нитрилового каучука) обеспечивают стабильную работу при температуре от -20°C до 80°C.
• Корпус: Кованый алюминиевый сплав для легкой, но прочной конструкции.

Типичные области применения: универсальность в различных отраслях

Пищевая и упаковочная промышленность

• Корпус: Приводит в действие вакуумные присоски для захвата и укладки упакованных продуктов питания на автоматизированных упаковочных линиях. Двухпоршневая конструкция обеспечивает устойчивость при движении на высокой скорости, а эластичные амортизаторы предотвращают повреждение упаковки.
• Преимущество: соответствует требованиям к смазке для пищевых продуктов и упрощает очистку.

Автомобильная и электронная промышленность

• Пример: используется на станциях точного позиционирования на линиях сборки двигателей, обеспечивая обратную связь по положению поршня в режиме реального времени с помощью бесконтактных датчиков для совмещения головок цилиндров и блоков с роботами.
• Преимущество: сертификация ATEX позволяет использовать изделие во взрывоопасных средах, например в покрасочных цехах.

Биотехнологии и фармацевтика

• Корпус: Приводит в движение поршни для количественного розлива жидкостей в асептическом розливочном оборудовании. Устойчивые к коррозии материалы и способность адаптироваться к низким температурам обеспечивают безопасность при контакте с фармацевтическими препаратами.
• Преимущество: соответствует стандартам GMP (надлежащей производственной практики) и легко стерилизуется.

Оборудование для общей автоматизации

• Корпус: обеспечивает быстрый подъём держателей ножей в режущих узлах деревообрабатывающих станков. Модульная конструкция позволяет интегрировать их с направляющими штангами для повышения точности перемещения.
• Преимущество: Экономичность и простота интеграции, сокращение циклов разработки оборудования.

Сайт продукта:

https://www.3splc.com/festo-dpzj-32-80-pa-s2-159973-twin-cylinder-brand-new_p15542.html

Двухпоршневой цилиндр Festo DPZJ-32-80-PA-S2, воплощающий философию «компактный размер, мощная тяга», стал важнейшим компонентом межотраслевых решений автоматизации благодаря таким инновациям, как двухпоршневая конструкция, гидравлическая буферизация и сертификация взрывозащиты. Его точные параметры, прочные материалы и широкая область применения отражают глубокий опыт Festo в области пневматических технологий. Для современных производителей, стремящихся к эффективности, стабильности и простоте обслуживания, этот продукт, несомненно, является идеальным выбором для повышения производительности и эффективности оборудования.
