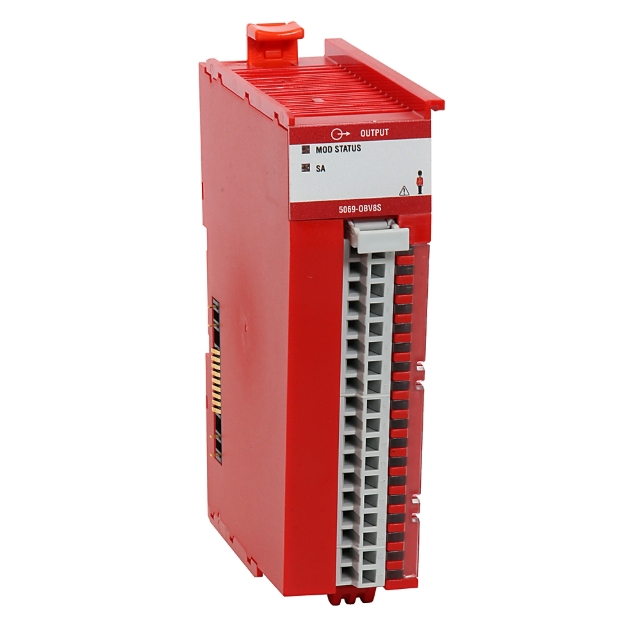

5069-OBV8S — это компактный цифровой 8-точечный выходной модуль источника безопасности 5000 от Allen-Bradley by Rockwell Automation. Вот подробное описание продукта с акцентом на его параметры:

Основная информация

• Модель: 5069-OBV8S.
• Серия: Компактный модуль безопасного вывода данных 5000 I/O.

Электрические параметры

• Выходной сигнал: 10–32 В постоянного тока.
• Включенное состояние: минимальное напряжение 17,5 В постоянного тока, номинальное напряжение 24 В постоянного тока, максимальное напряжение 32 В постоянного тока; падение напряжения во включенном состоянии не более 0,5 В постоянного тока; ток во включенном состоянии на канал не менее 10 мА.
• Выключенное состояние: напряжение в выключенном состоянии не более 0,5 В постоянного тока, ток утечки в выключенном состоянии не более 15 мА на точку.
• Номинальный выходной ток: 1 А на канал.
• Импульсный ток: макс. 15 А на точку.
• Задержка выхода: макс. 4 мс из выключенного состояния во включенное, макс. 4 мс из включенного состояния в выключенное.
• Уровень полноты безопасности: достигает SLCL3, P.Le, Cat.4.
• Время реагирования безопасности: 4,5 мс.
• Ширина импульса: минимум 400 мкс.

Диагностические признаки

Поддерживает обнаружение потери мощности на поле, обнаружение отсутствия нагрузки, обнаружение короткого замыкания/перегрузки на выходе, защиту от короткого замыкания/перегрузки на выходе, обнаружение перегрева на выходе, защиту от перегрева на выходе, защиту от обратного напряжения, защиту от перенапряжения и синхронизацию CIP. Каждая выходная точка поддерживает эти диагностические и защитные функции.

Выходной контроль

• Управление выходом в режиме неисправности: отсутствует — после обнаружения неисправности выход переходит в безопасное состояние и остается выключенным до тех пор, пока неисправность не будет устранена и выход безопасности не получит команду перейти в безопасное состояние.
• Состояние выхода режима программирования: все точки выключены.
• Состояние выхода режима неисправности: все точки выключены.
• Общие характеристики
• Количество выходов: 8.
• Напряжение изоляции: 250 В непрерывное, с основным типом изоляции. Нет изоляции между источником питания LA и выходными портами или между отдельными выходными портами.
• Рассеиваемая мощность: макс. рассеиваемая мощность 6,5 Вт, макс. рассеиваемая тепловая мощность 6,5 Вт.
• Размеры: приблизительно 138 мм в высоту (5,43 дюйма), 36 мм в ширину (1,42 дюйма) и 105 мм в глубину (4,15 дюйма).
• Вес: 0,336 кг.
• Монтажная рейка: Совместима с лужеными или хромированными стальными DIN-рейками. Может быть установлена на монтажных рейках EN50022 - 5x7,5 мм (1,38x0,30 дюйма).

Электромагнитная совместимость и параметры окружающей среды

• Электромагнитные помехи: Соответствует стандарту IEC 8000 - 6 - 4.
• Устойчивость к электростатическому разряду: контактный разряд 6MY, воздушный разряд 8M. Соответствует стандарту IEC 8000 - 4 - 2. Условия испытаний: 20 В/м, синусоида 1 кГц, модуляция 80%, диапазон частот 80...2000 МГц.
• Устойчивость к излучаемым радиочастотным помехам: соответствует стандарту IEC 8000 - 4 - 3. Условия испытаний: 20 В/м, модуляция 200 Гц, 50% импульс, 100% модуляция. Частоты испытаний: 900 МГц, 1800 МГц, 2000...2700 МГц.
• Устойчивость к быстрым переходным процессам: соответствует стандарту IEC 8000 - 4 - 4. Условия испытаний: 5 кВт при 5 кГц на сигнальных портах.
• Устойчивость к перенапряжению: соответствует стандарту IEC 8000 - 4 - 5. Условия испытаний: 5 кВт между линиями (MM) и ±2 Вт между линией и землей (CM) на сигнальных портах.
• Устойчивость к кондуктивным радиочастотным помехам: соответствует стандарту IEC 6000 - 4 - 6. Условия испытаний: 10 В ср.кв., синусоида 1 кГц, модуляция 80%, диапазон частот 50 кГц...30 МГц.
• Провалы напряжения: Допускает 10 мс прерывания на порту питания постоянного тока. Соответствует стандарту IEC 6000 - 4 - 29.

Приложения

Подходит для приложений промышленной автоматизации, где одновременно требуется получение и управление цифровыми сигналами. Поддерживает несколько протоколов связи и интерфейсов. Может быть легко подключен к другим устройствам Rockwell Automation, таким как контроллеры CompactLogix и ControlLogix. Это позволяет легко расширять возможности ввода-вывода системы.

Заключение

Модуль цифрового вывода 5069-OBV8S — это передовое устройство, разработанное для удовлетворения потребностей различных отраслей промышленности. В области промышленной автоматизации он легко интегрируется с системами автоматизации для повышения эффективности и точности производства. Для машиностроения он обеспечивает надежный контроль над работой оборудования, гарантируя плавные производственные процессы. В сфере автоматизации логистики он играет решающую роль в автоматизации систем обработки материалов и управления складом. Кроме того, 5069-OBV8S хорошо подходит для применения в пищевой промышленности, упаковке и автомобильной промышленности, где точность управления и безопасность имеют первостепенное значение. Он также обеспечивает исключительную производительность в химической промышленности, фармацевтике и производстве электроники, обеспечивая надежные и точные возможности цифрового вывода для удовлетворения особых требований этих секторов.
