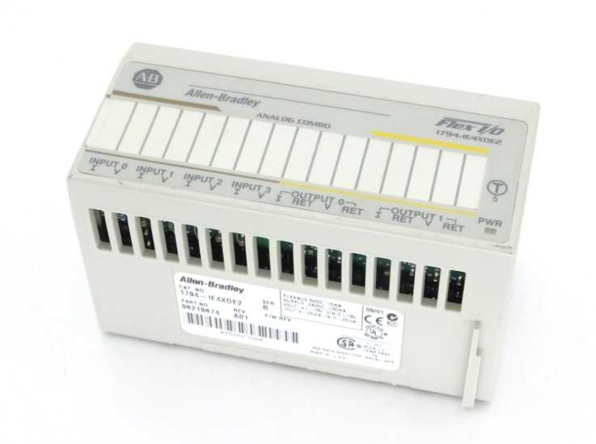

Модуль Allen Bradley 1794-IE4XOE2/B Flex I/O: эксперт по аналоговой обработке сигналов в промышленной автоматизации

В области промышленной автоматизации точный сбор и управление аналоговыми сигналами являются ключом к достижению эффективности производства. Комбинированный аналоговый модуль ввода-вывода 1794-IE4XOE2/B Flex I/O, выпущенный компанией Allen Bradley (Rockwell Automation), стал ключевым компонентом в системах управления технологическими процессами, сбора данных и управления механическим оборудованием благодаря своей высокой точности, гибкой настройке и распределенной архитектуре.

1. Обзор модуля: швейцарский армейский нож для аналоговой обработки сигналов

Модуль 1794-IE4XOE2/B относится к серии Flex I/O, разработанной специально для распределенных систем управления. Его основное преимущество заключается в интеграции 4 аналоговых входов и 2 аналоговых выходных каналов, поддержке сигналов тока (0–20 мА/4–20 мА) и напряжения (±10 В/0–10 В постоянного тока), а также в гибкой адаптации к полевым устройствам, таким как датчики и исполнительные механизмы. Модуль компактно монтируется на DIN-рейку, поддерживает горячее подключение и обеспечивает простоту расширения и обслуживания системы.

2. Подробное объяснение технических параметров: баланс между точностью и скоростью.

1. Аналоговый входной канал

Диапазон сигнала:

Ток: 0-20 мА/4-20 мА (настраивается)

Напряжение: ± 10 В постоянного тока/0-10 В постоянного тока (настраивается)

Разрешение:

Монополярный вход: 12 бит (точность ± 0,025% от полной шкалы)

Биполярный вход: 11 бит + знаковый бит (точность ± 0,05% от полной шкалы)

Скорость преобразования: 256 мкс/канал (АЦП последовательного приближения)

Время ответа:

Шаг изменения напряжения: 9,4 мс (достижение 63% устойчивого значения)

Текущий шаг: 18,2 мс (достижение 63% устойчивого значения)

Входное сопротивление:

Режим напряжения: 100 кОм

Текущий режим: 238 Ом

Коэффициент подавления синфазного сигнала:

Клемма напряжения: -17 дБ при 3 Гц, -50 дБ при 10 Гц

Токовый терминал: -9 дБ при 3 Гц, -3,5 дБ при 15 Гц

2. Аналоговый выходной канал

Диапазон сигнала:

Ток: 0-20 мА/4-20 мА (настраивается)

Напряжение: ± 10 В постоянного тока

Разрешение: 12 бит (ЦАП с широтно-импульсной модуляцией)

Точность:

При 25 ℃: ± 0,133% от полной шкалы

При -25 ℃: ± 0,425% от полной шкалы

Грузоподъемность:

Выходное напряжение: максимальная сила тока 3 мА

Выходной ток: поддерживает нагрузку от 0 Ом до 1 кОм

3. Электрические и экологические характеристики

Напряжение питания: 24 В постоянного тока (диапазон 19,2–31,2 В постоянного тока)

Потребляемая мощность: 70 мА при 24 В постоянного тока (типичное значение), максимум 4 Вт при 31,2 В постоянного тока

Рабочая температура: от -20 ℃ до 70 ℃ (версия XT расширена до -40 ℃ до 85 ℃)

Температура хранения: от -40 ℃ до 85 ℃

Уровень защиты: IP20 (корпус модуля), поддержка модернизации защиты клеммной базы

Механические размеры: 1,8 x 3,7 x 2,1 дюйма (Ш x Г x В)

3. Основные функции и сценарии применения

1. Распределенная архитектура управления

В составе системы Flex I/O модуль 1794-IE4XOE2/B может взаимодействовать с контроллерами (например, ControlLogix) по сетям EtherNet/IP, ControlNet или DeviceNet, обеспечивая гибкое развертывание удалённых объектов ввода-вывода. Он поддерживает последовательное подключение питания и может быть расширен до 8 модулей с помощью одного адаптера, что делает его пригодным для крупномасштабных производственных линий или межрегионального управления.

2. Управление и мониторинг процесса

Химическая промышленность: сбор сигналов датчиков температуры и давления из реакционных сосудов и выдача управляющих сигналов для регулирующих клапанов.

Водоподготовка: контроль значения pH, расхода, регулировка дозировки насоса-дозатора.

Управление энергопотреблением: сбор данных о температуре и токе трансформаторного масла, оптимизация распределения нагрузки.

3. Управление механическим оборудованием

Упаковочное оборудование: синхронизируйте сигналы скорости двигателя и датчика натяжения для достижения точного управления рулоном.

Машина для литья под давлением: собирает давление в гидравлической системе, контролирует открытие клапана для оптимизации цикла литья.

4. Краткое описание технических преимуществ

Высокая точность преобразования: 12-битное разрешение в сочетании с малошумящей конструкцией обеспечивает точность получения сигнала.

Широкая температурная адаптируемость: версия XT соответствует требованиям экстремальных промышленных условий, таких как наружное оборудование или кондиционируемые помещения на заводах.

Гибкая настройка: тип сигнала, диапазон и параметры фильтрации можно настраивать в режиме онлайн с помощью программного обеспечения Studio 5000.

Поддержка горячей замены: сокращает время простоя системы и повышает эффективность обслуживания.

5. Выбор и совместимость

Клеммная база: ее необходимо использовать вместе с серийной базой 1794-TB2/TB3/TB3S/TB3T/TB3TS, поддерживающей пружинные или винтовые клеммы.

Сетевой адаптер: совместим с такими адаптерами, как 1794-AENT/ASB/ACNR, что позволяет использовать различные сетевые протоколы.

Стандарты сертификации: сертифицированы UL, cUL, CE и ATEX, применимы на мировых рынках и во взрывоопасных зонах.

Модуль Allen Bradley 1794-IE4XOE2/B идеально подходит для обработки аналоговых сигналов в системах промышленной автоматизации благодаря своей высокой производительности, надежности и простоте использования. Будь то перерабатывающая промышленность, требующая точного управления, или дискретное производство, стремящееся к эффективному производству, этот модуль поможет предприятиям достичь цифровой трансформации и интеллектуальной модернизации благодаря гибкой настройке и мощным возможностям сетевой интеграции.
